Тема 1: Стандарты оформления чертежей

Общие сведения

Тема 1: «Стандарты оформления чертежей»

Автор: Биткина Е.Е.
Омский государственный аграрный университет им. П.А. Столыпина

План темы:

1. Форматы (ГОСТ 2.301-68)
2. Масштабы (ГОСТ 2.302-68)
3. Линии (ГОСТ 2.303-68)
4. Шрифты (ГОСТ 2.304-80)
5. Обозначения графические материалов (ГОСТ 2.306-68)
6. Нанесение размеров (ГОСТ 2.307-68)

Литература

Лагерь, А. И. Инженерная графика : учеб. для вузов / А. И. Лагерь . — 2-е изд., перераб. и доп. — Москва : Высшая школа, 2003. — 272 с.

Графическая работа

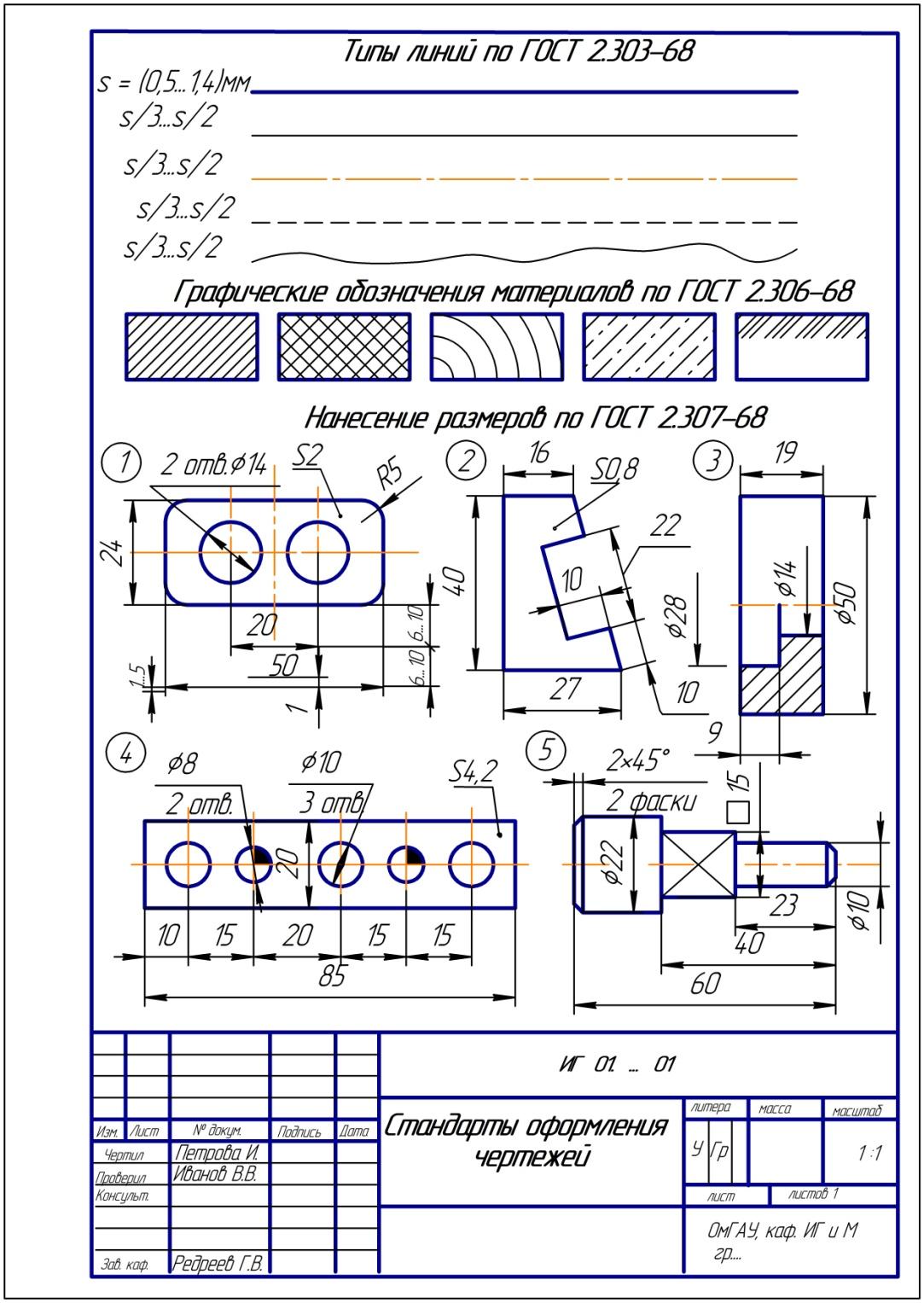

Работа ИГ 01.ХХ. 01 «Стандарты оформления чертежей»

Содержание: На листе формата А4 вычертить примеры линий, обозначений материалов и нанесения размеров.

Срок сдачи: следующее занятие.
Работа принимается с защитой: тесты по ГОСТам.

Стандарты ЕСКД

Структура обозначения стандарта (например, ГОСТ 2.301-68):

• ГОСТ – государственный стандарт.
• 2 – № группы (Единая система конструкторской документации — ЕСКД).
• 301 – № стандарта в группе.
• 68 – Год регистрации стандарта.

Все правила выполнения чертежей отражены в Единой системе конструкторской документации (ЕСКД). Стандартам ЕСКД присвоен №2. Все стандарты ЕСКД распределены по 9 группам.

1. Форматы (ГОСТ 2.301-68)

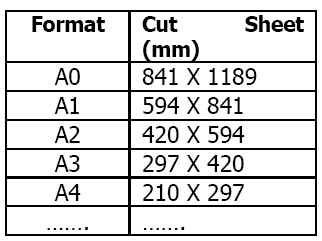

Все технические чертежи выполняются на листах стандартного формата — A-FORMATS.

Формат A0 имеет площадь 1 м² и размеры 841 х 1189 мм. Основные форматы получают из А0 путем деления на две равные части параллельно меньшей стороне.

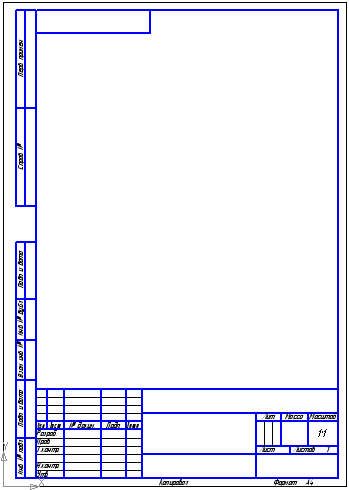

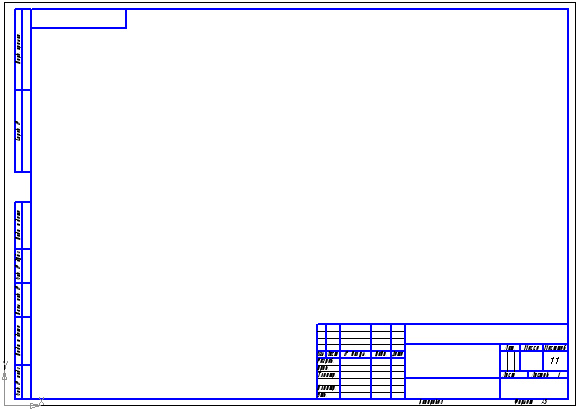

Важно! Формат А4 имеет только вертикальное расположение! Остальные форматы могут располагаться как вертикально, так и горизонтально.

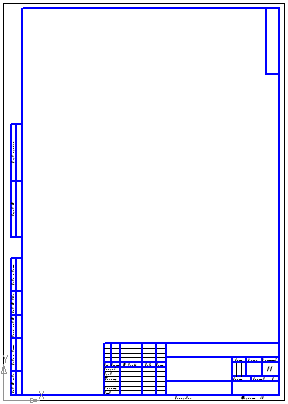

Внутренняя рамка проводится сплошной основной линией на расстоянии 20 мм слева и 5 мм от остальных сторон.

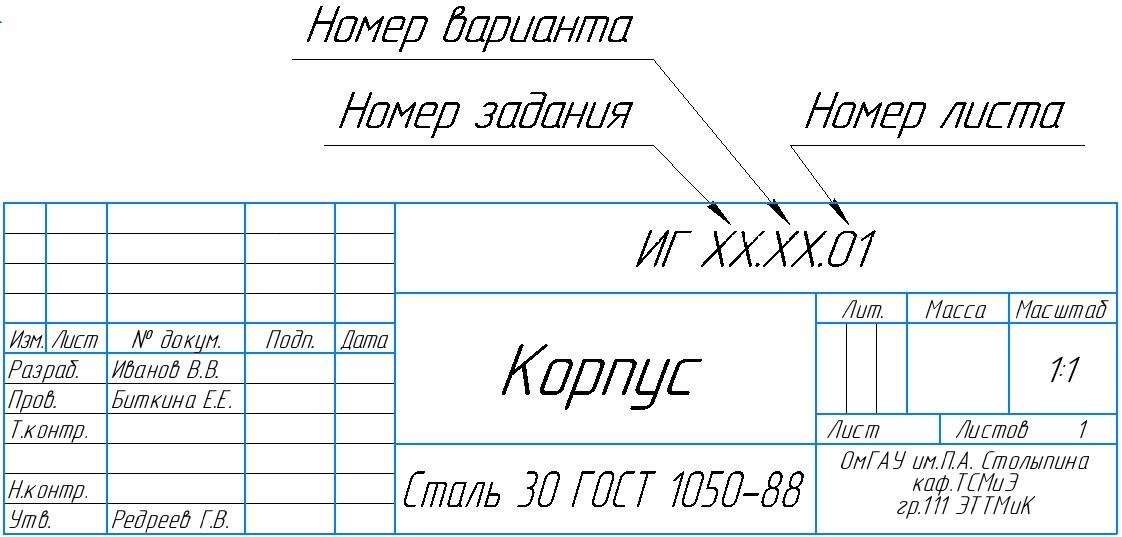

Основная надпись по ГОСТ 2.104-68:

2. Масштабы (ГОСТ 2.302-68)

Масштабом называется отношение линейных размеров предмета на чертеже к его натуральным размерам.

• Натуральная величина: 1:1
• Масштабы уменьшения: 1:2, 1:2,5, 1:4, 1:5, 1:15, 1:10, 1:20, …… 1:1000
• Масштабы увеличения: 2:1, 2,5:1, 4:1, 5:1, 10:1, 20:1, 40:1, 50:1, 100:1

Пояснения:
Масштаб 1:1 показывает, что предмет вычерчен в натуральную величину.
Масштаб 2:1 показывает, что предмет вычерчен в два раза больше действительного размера.
Масштаб 1:2 показывает, что предмет вычерчен в два раза меньше действительного размера.

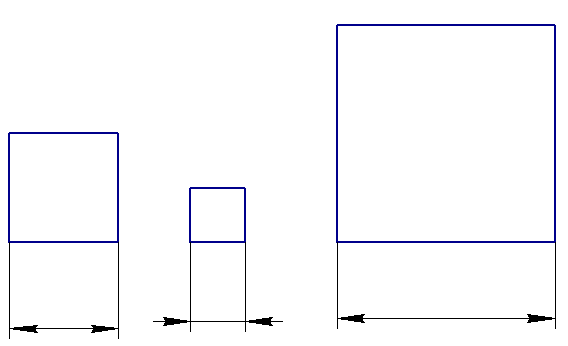

Вопрос: В каком масштабе начерчен квадрат 10 х 10?

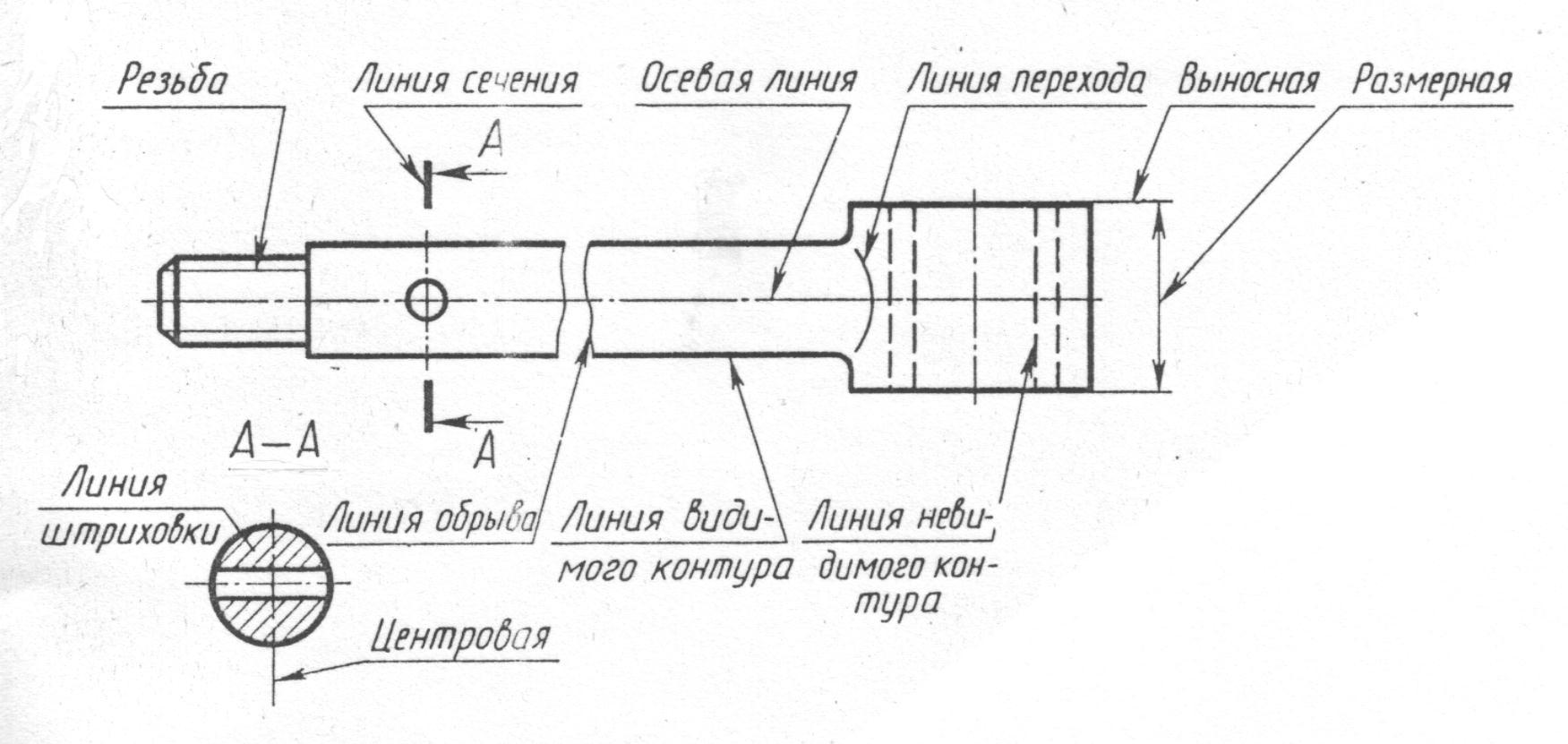

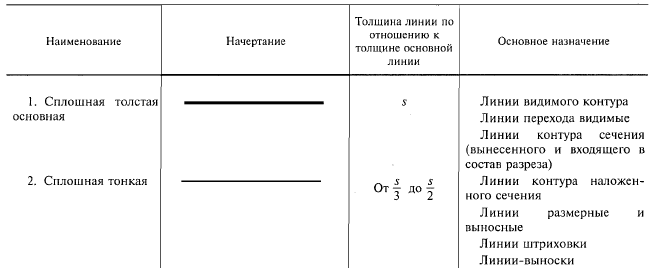

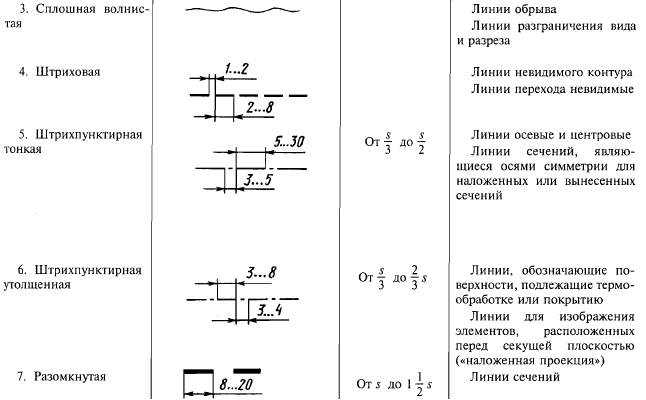

3. Линии (ГОСТ 2.303-68)

4. Шрифты чертежные (ГОСТ 2.304-80)

Основными параметрами шрифта являются размер шрифта h – величина, определенная высотой прописных букв в миллиметрах и толщина линий шрифта d, которая зависит от типа и высоты шрифта.

Шрифты бывают двух типов: тип А (узкий — d = h/14) и тип Б (широкий — d = h/10), которые могут выполняться с наклоном 75° к основанию строки или без наклона.

В учебных чертежах по инженерной графике применяется шрифт типа Б с наклоном.

Размеры шрифта h, установленные ГОСТом: (1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.

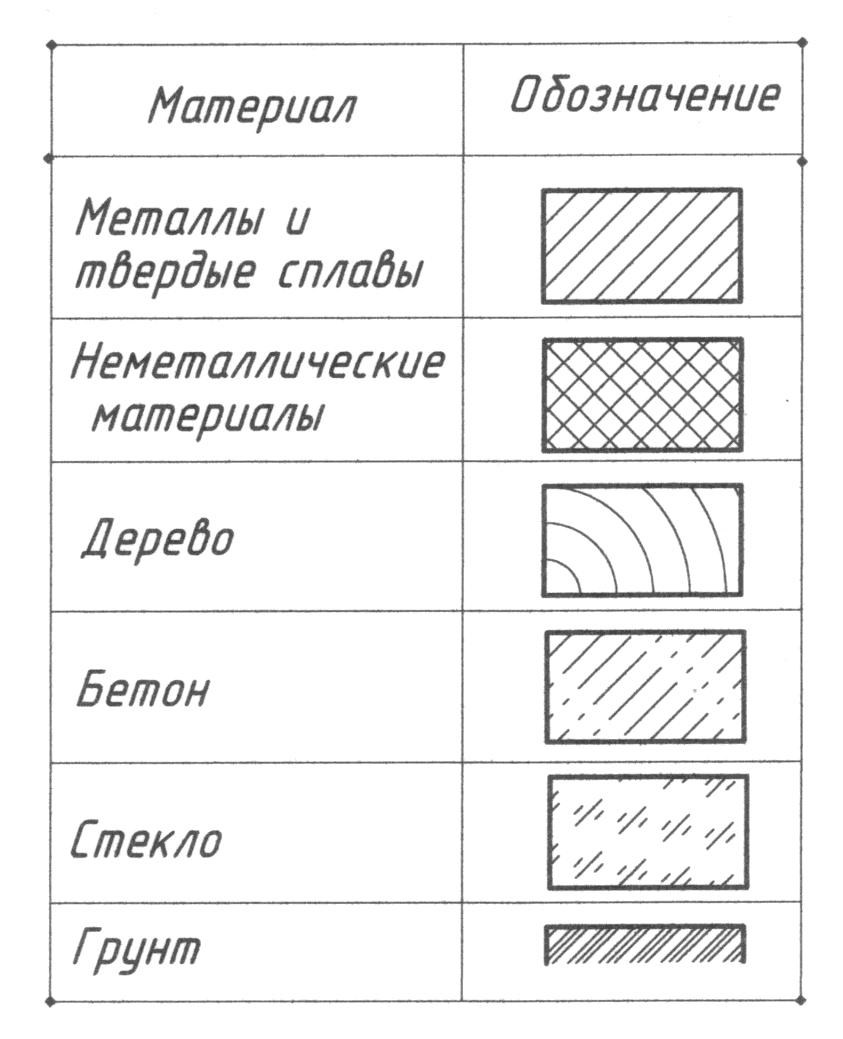

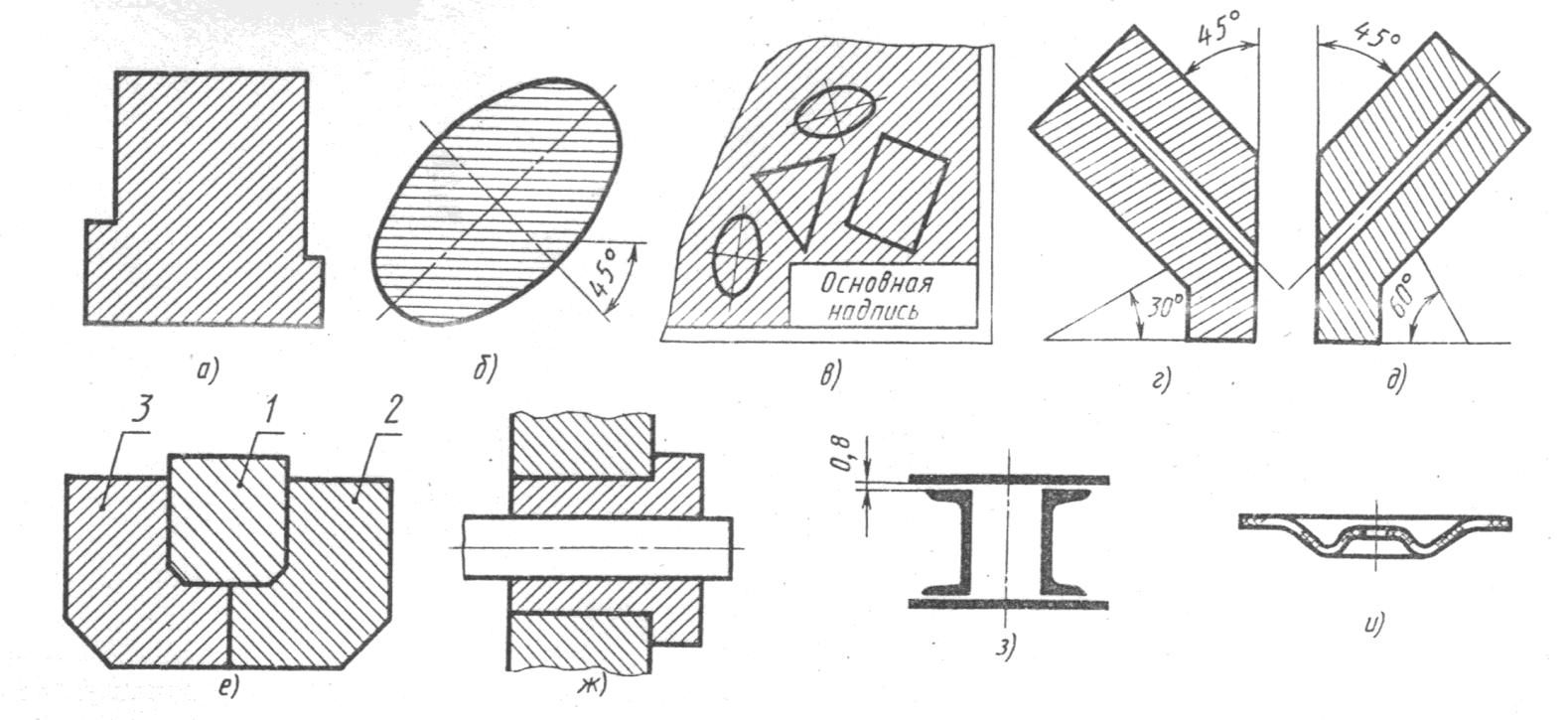

5. Графические обозначения материалов (ГОСТ 2.306-68)

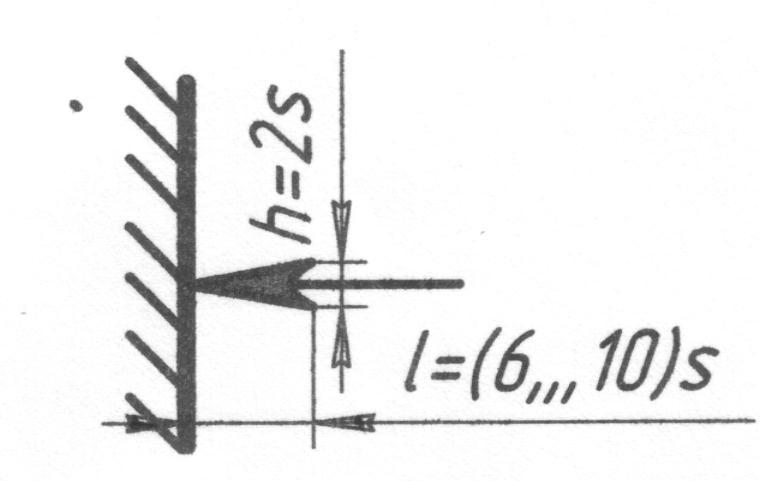

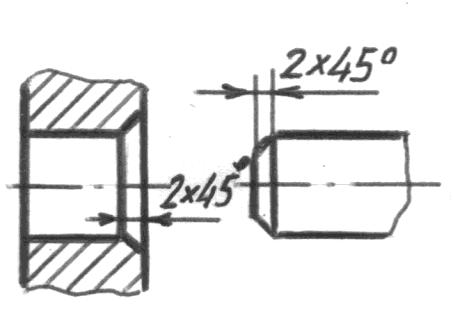

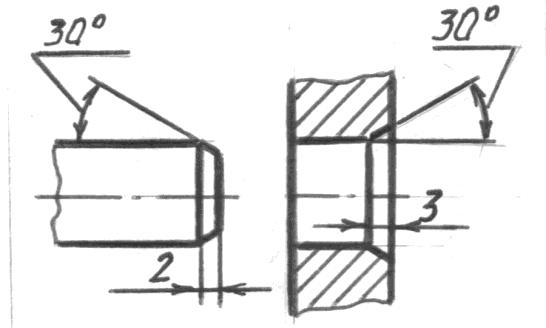

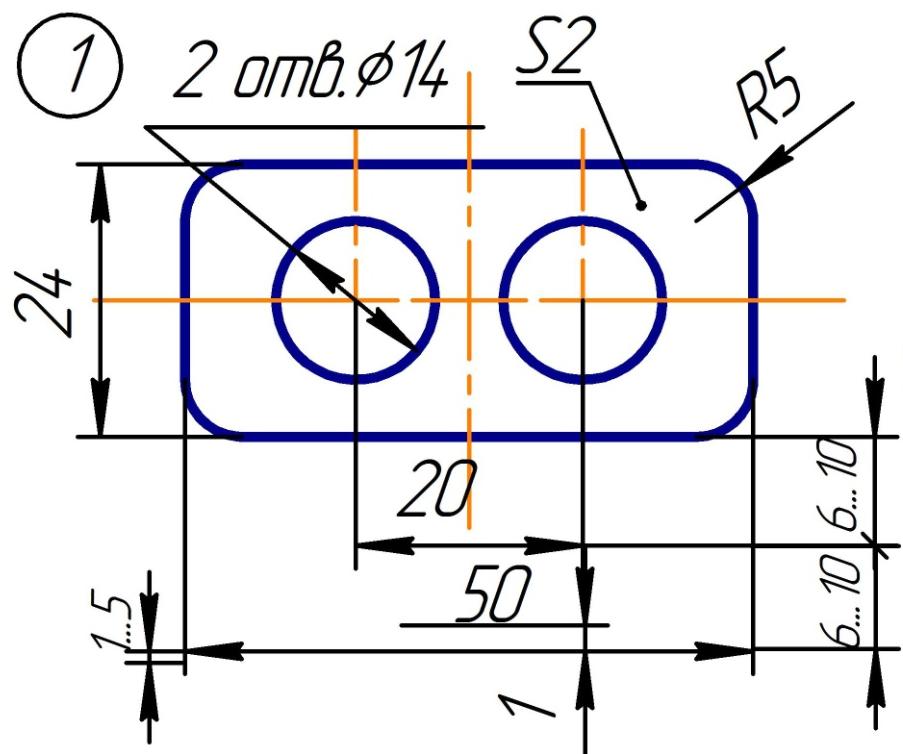

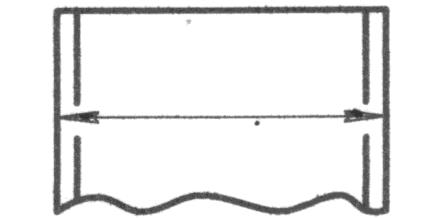

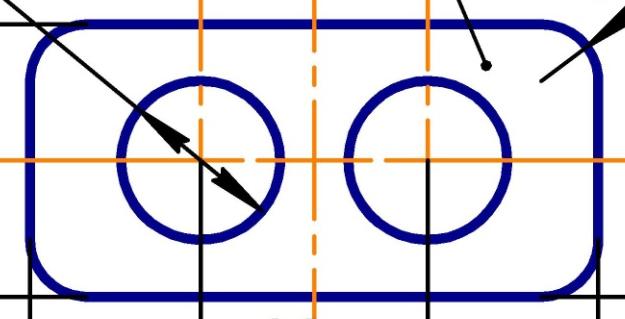

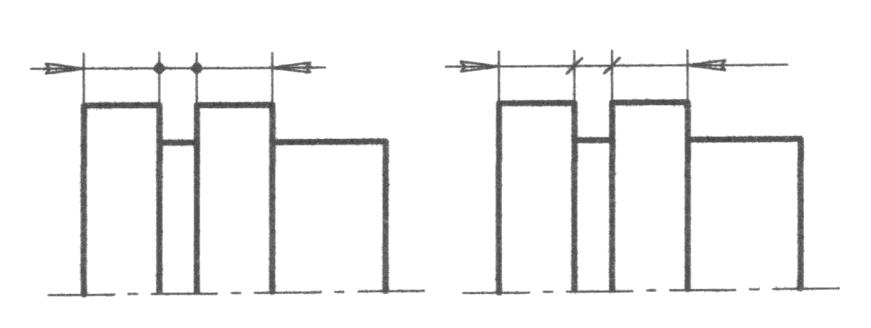

6. Нанесение размеров (ГОСТ 2.307-68)

Сопряжение двух прямых линий дугой окружности радиуса R

1. Начертить сопрягаемые отрезки (прямые);
2. Продлить сопрягаемые отрезки до получения прямого угла тонкой линией;
3. Из вершины прямого угла, как из центра, проводят дугу окружности радиуса R до пересечения со сторонами в точках А и В;
4. Из центров А и В проводят, тем же радиусом дуги окружностей до их пересечения;
5. Из центра О радиусом R проводят дугу сопряжения между точками А и В сопряжения.
