Инженерная и компьютерная графика: работаем в AutoCAD (часть 2)

РАЗДЕЛ 2. СОЗДАНИЕ ШАБЛОНА

Основным назначением шаблона является хранение всех настроек, которые будут использоваться в последующих чертежах. Использование шаблонов позволяет избавиться от необходимости каждый раз заново вычерчивать рамку с основной надписью, настраивать соответствующие параметры чертежа.

2.1. СОЗДАНИЕ НОВОГО ФАЙЛА НА ОСНОВЕ ШАБЛОНА AUTOCAD

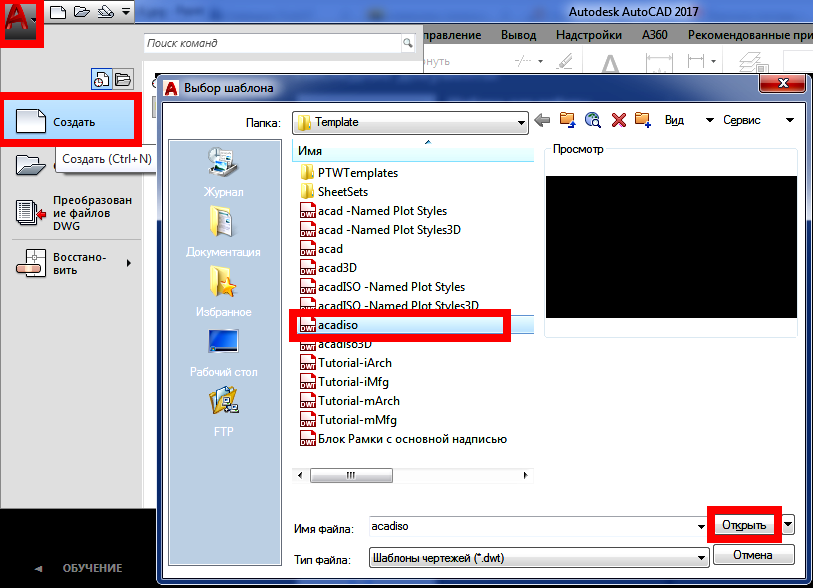

Создаем новый файл. В появившемся окне «Выбор шаблона» выбираем стандартный шаблон acadiso.dwt

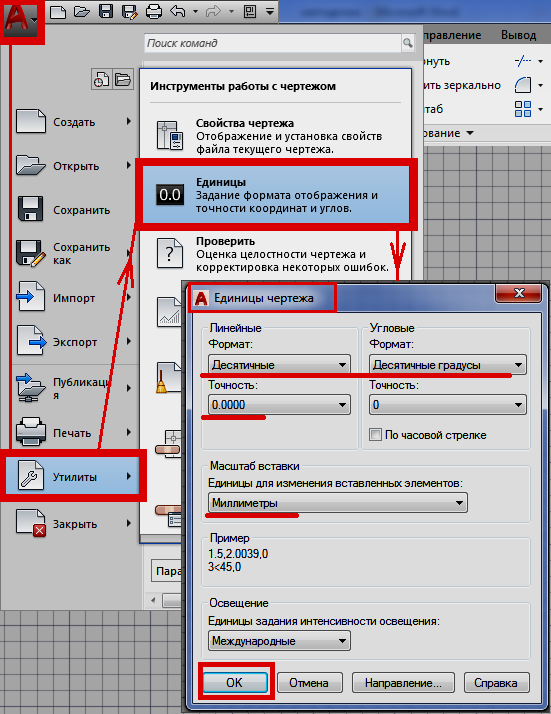

. Задаем необходимые параметры: тип и точность представления единиц

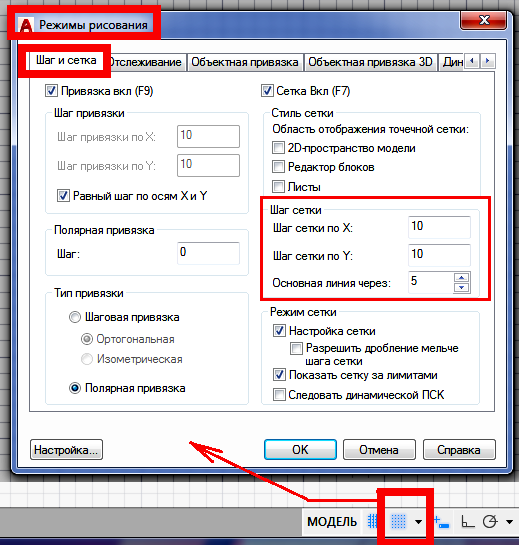

, параметры сетки

.

2.2. СОЗДАНИЕ СЛОЕВ

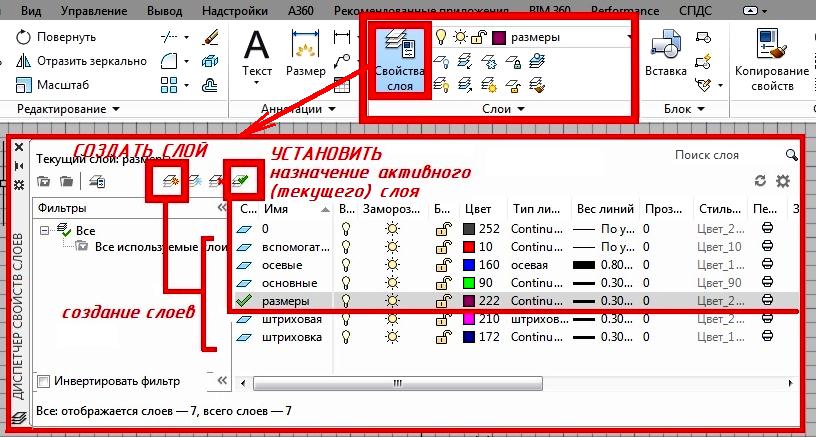

Панель слоев находится на вкладке «Главная». Для создания нового слоя необходимо нажать кнопку «Создать слой»

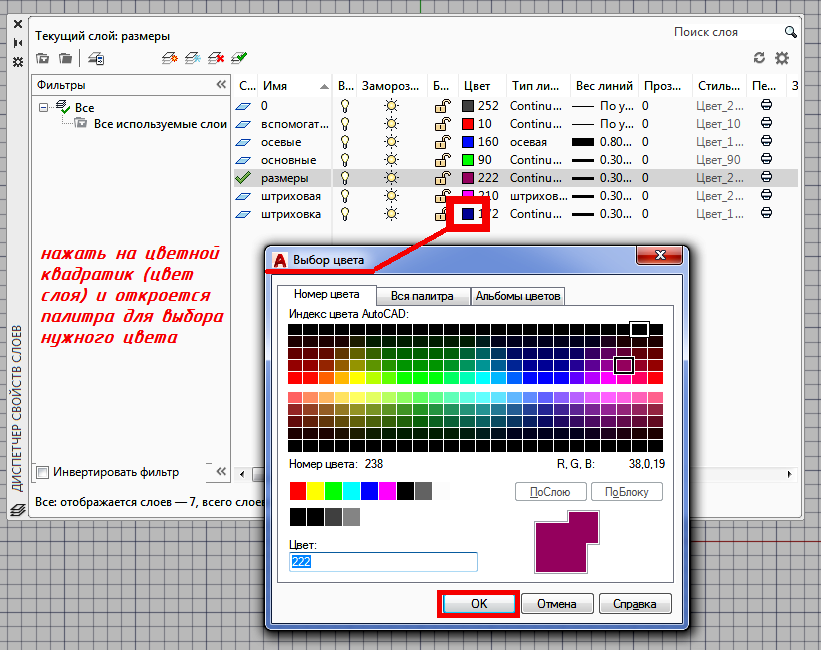

. Новому слою необходимо задать параметры: имя, вкл/откл, заморозить, блокировать, цвет

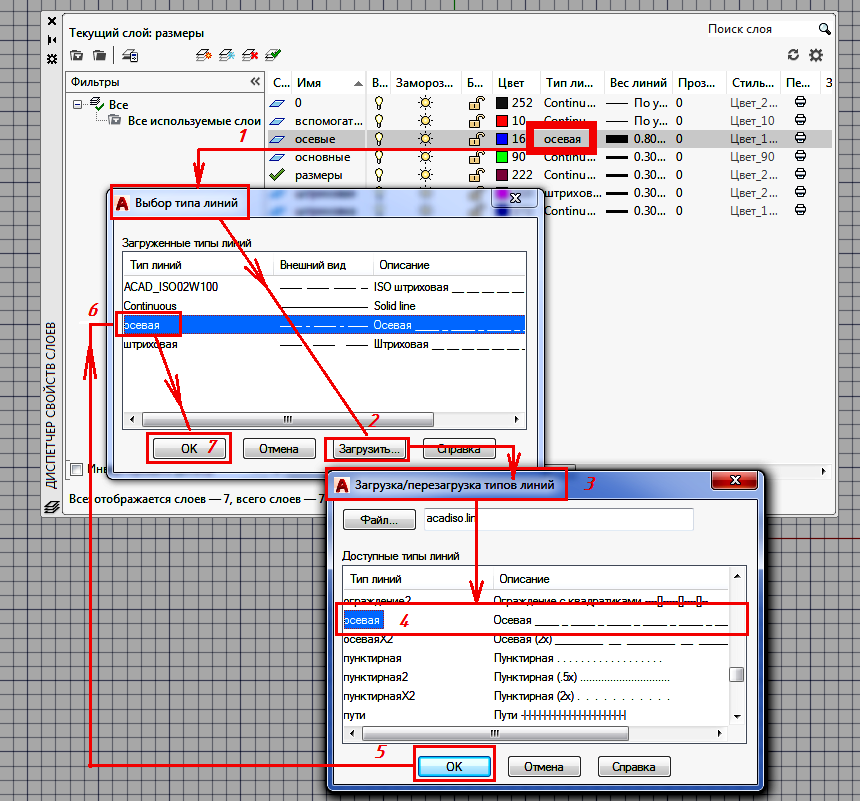

, тип линий

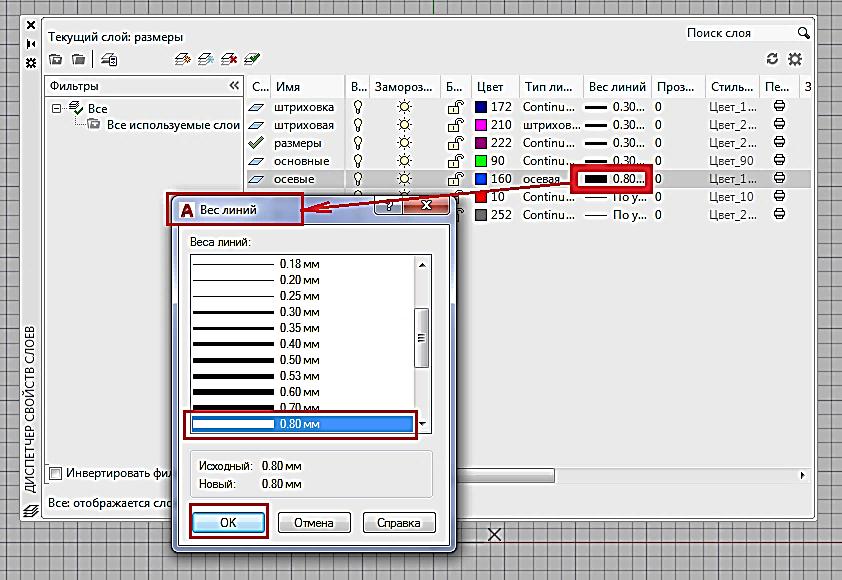

, вес линий

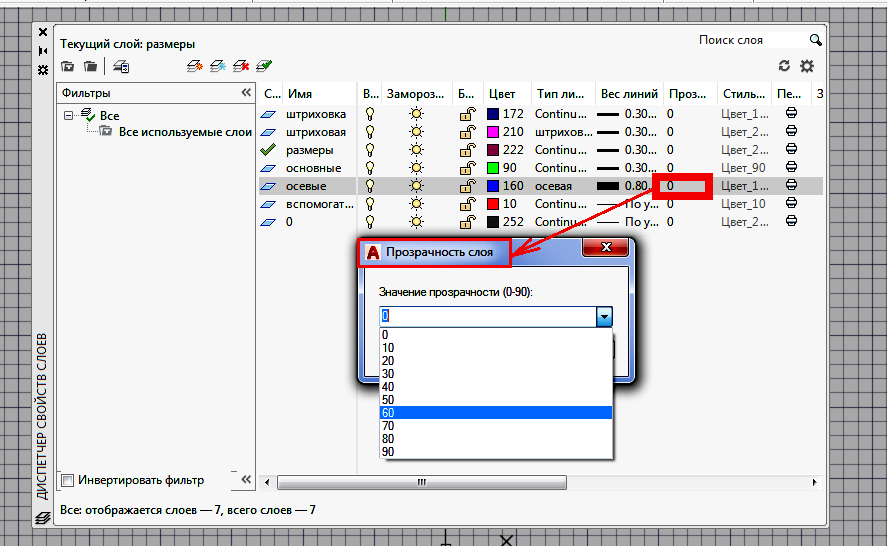

, прозрачность

, печать.

№	Тип линии	Название линии, толщина	Основное назначение
1	Сплошная толстая основная, s= 0,5… 1,4 мм	Линии видимого контура, Линии перехода видимые, Линии контура сечения
2	Сплошная тонкая, (1/2… 1/3) s	Линии контура наложенного сечения, Линии размерные и выносные, Линии штриховки, Линии-выноски, Полки линий-выносок и подчеркивание надписей, Линии ограничения выносных элементов на видах, разрезах и сечениях
3	Сплошная волнистая, (1/2… 1/3) s	Линии обрыва, Линии разграничения вида и разреза
4	Штриховая, (1/2… 1/3) s	Линии невидимого контура, Линии перехода невидимые
5	Штрихпунктирная тонкая, (1/2… 1/3) s	Линии осевые и центровые, Линии сечений, являющиеся осями симметрии для наложенных или вынесенных сечений
6	Штрихпунктирная с двумя точками тонкая, (1/2… 1/3) s	Линии для изображения частей изделий в крайних или промежуточных положениях, Линии для изображения развертки, совмещенной с видом

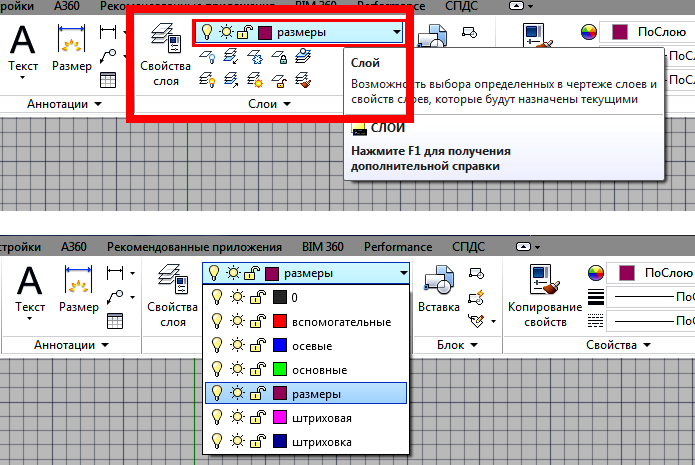

В дальнейшем можно не заходить в редактор слоев, а управлять свойствами слоев с вкладки «Главная»

.

2.3. НАСТРОЙКА ТЕКСТОВОГО СТИЛЯ

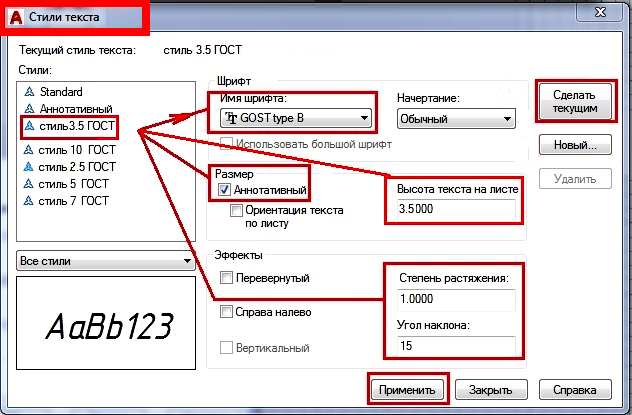

При выполнении чертежей используется шрифт тип Б, наклонный (75°). Этапы создания стиля текста: раскрываем группу инструментов «Аннотации»

, щелкаем на кнопке «Стиль текста», нажимаем «Новый», присваиваем имя

, выполняем настройки

.

2.4. НАСТРОЙКА РАЗМЕРНОГО СТИЛЯ

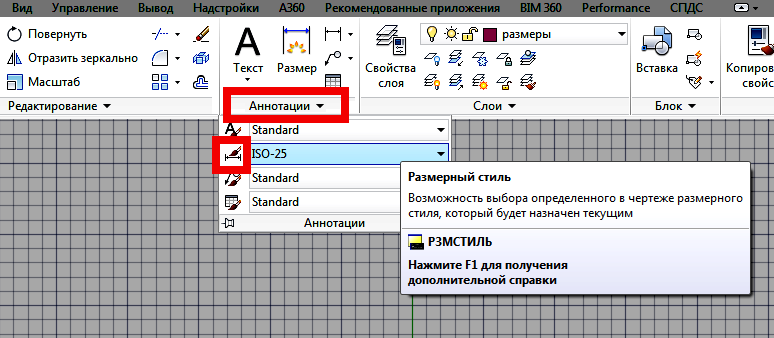

Раскрываем группу инструментов «Аннотации»

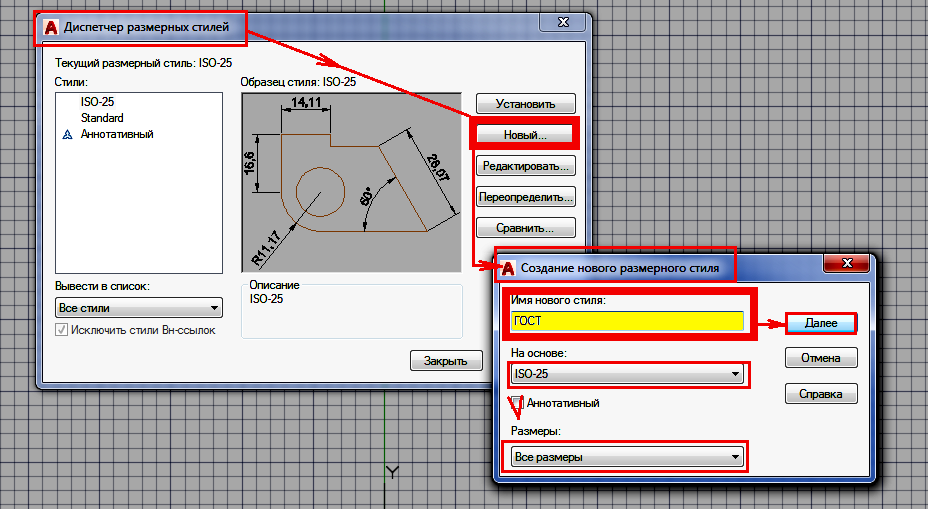

, щелкаем на кнопке «Размерный стиль»

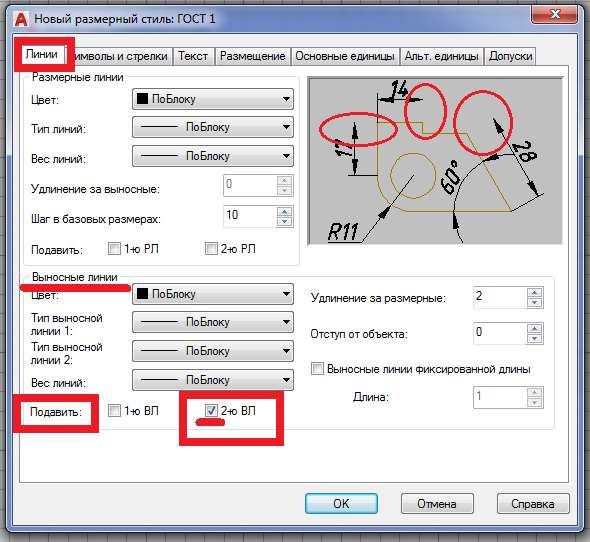

. Настраиваем вкладки: «Линии»

, «Символы и стрелки»

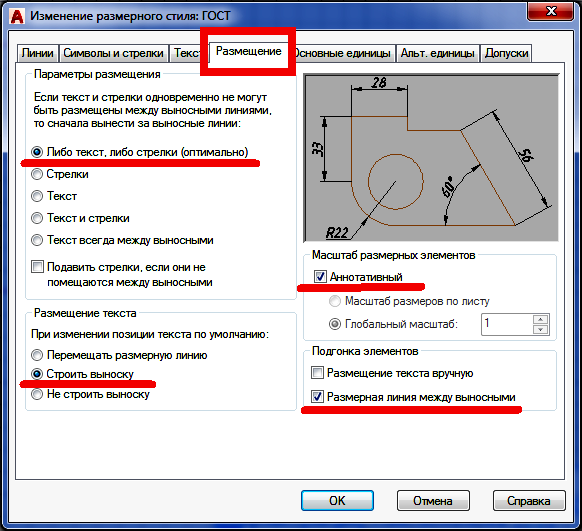

, «Текст» [IMAGE_53, IMAGE_54], «Размещение»

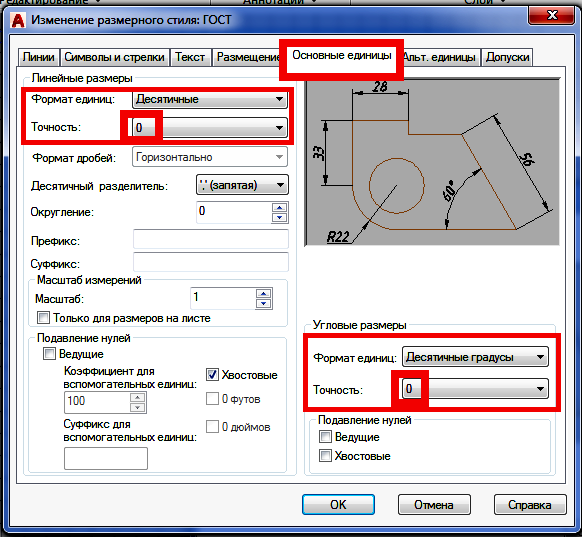

, «Основные единицы»

. Пример простановки размеров

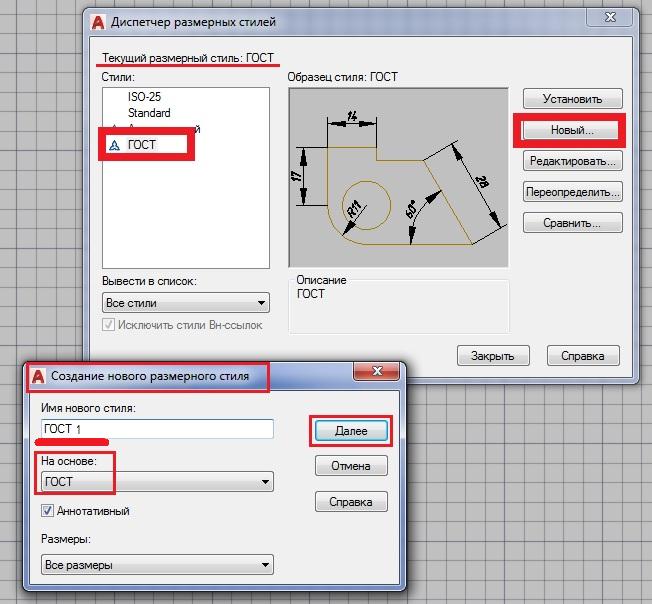

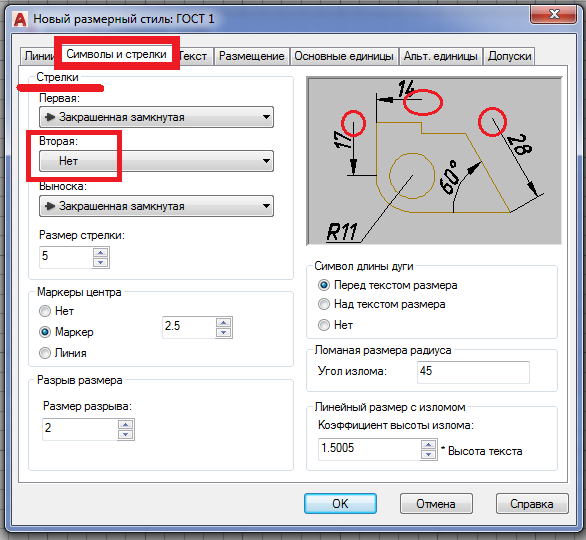

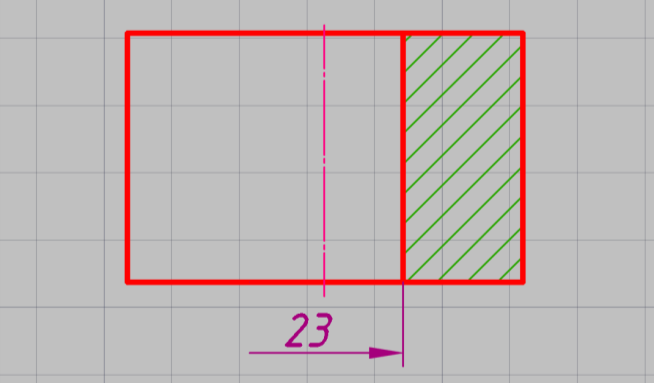

. Создание стиля для размерных линий с обрывом [IMAGE_58, IMAGE_59, IMAGE_60, IMAGE_61].

2.5. НАСТРОЙКА СТИЛЯ МУЛЬТИВЫНОСОК

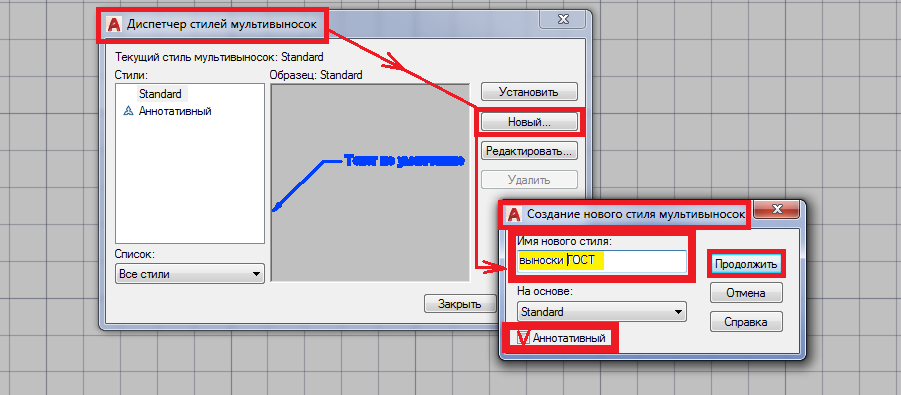

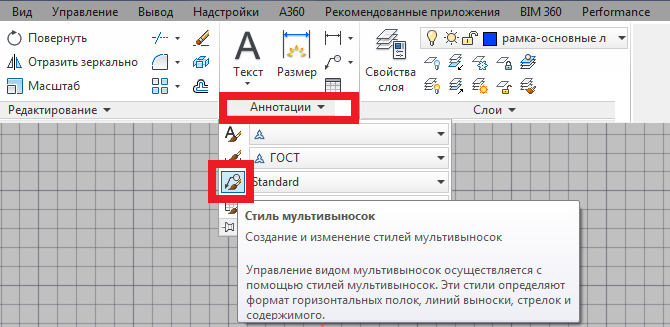

Раскрываем группу инструментов «Аннотации»

, щелкаем на кнопке «Стиль мультивыносок»

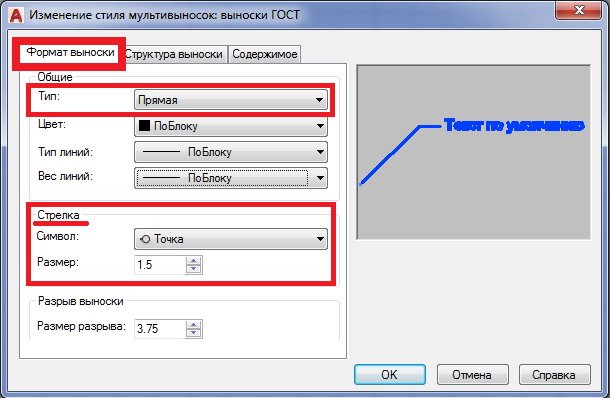

. Настраиваем вкладки: «Формат выноски»

, «Структура выноски»

, «Содержимое»

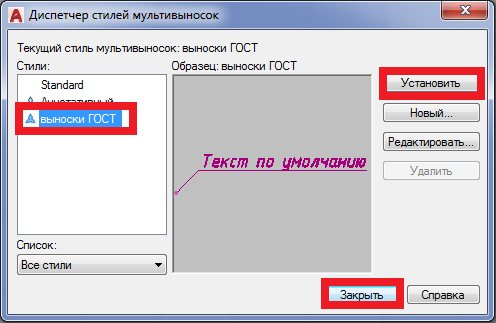

. Устанавливаем стиль текущим

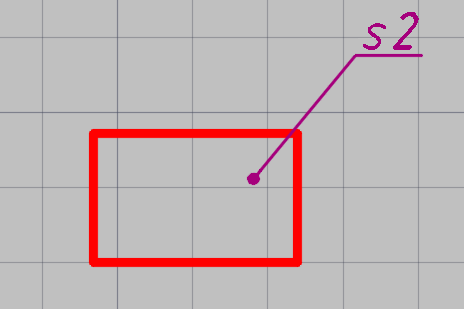

. Пример применения

.

2.6. НАСТРОЙКА ЛИСТОВ В СООТВЕТСТВИИ СО СТАНДАРТНЫМИ ФОРМАТАМИ

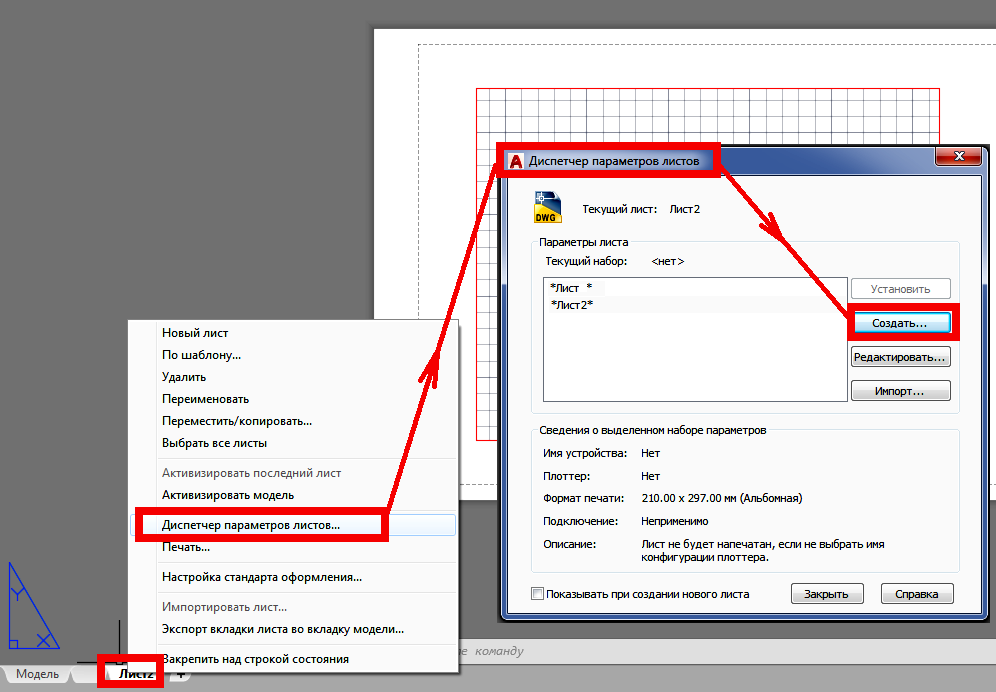

Нажимаем правой кнопкой мыши по вкладке «Лист» и выбираем «Диспетчер параметров листов»

. Создаем новый набор параметров

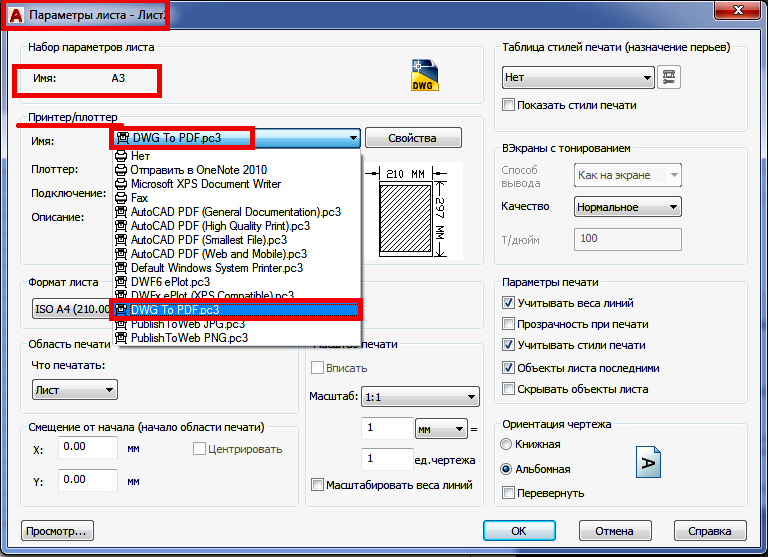

, настраиваем принтер

, размеры носителя [IMAGE_72, IMAGE_73], формат листа

, параметры печати

. Устанавливаем параметры

и переименовываем лист

.

2.7. РАЗМЕЩЕНИЕ НА ЛИСТАХ БЛОКОВ ФОРМАТОВ

Необходимо начертить формат с рамкой и основной надписью в пространстве модели, создать блок и поместить его в пространство листа.

2.7.1. Создание формата с рамкой и основной надписью

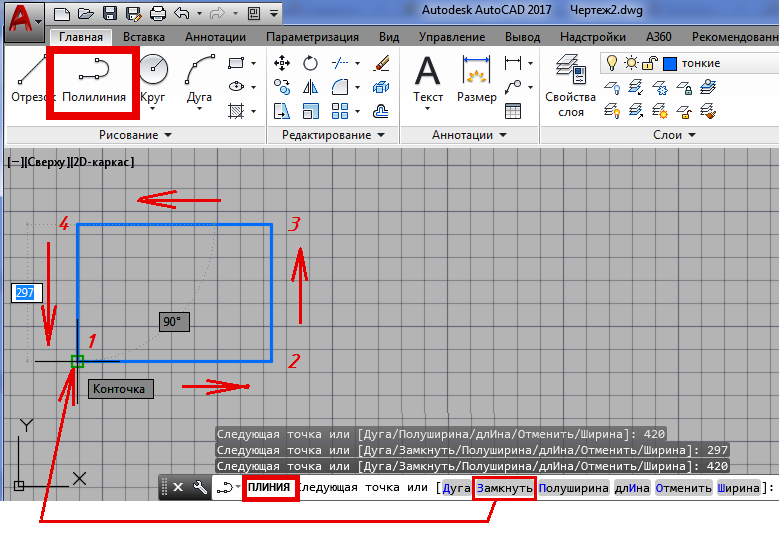

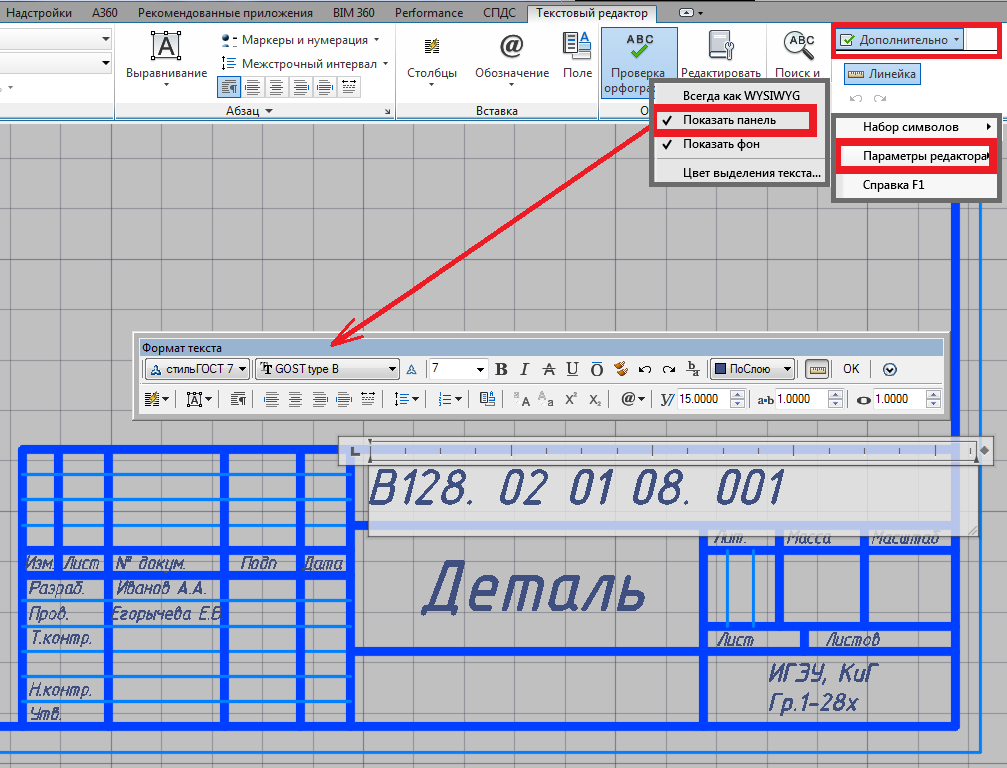

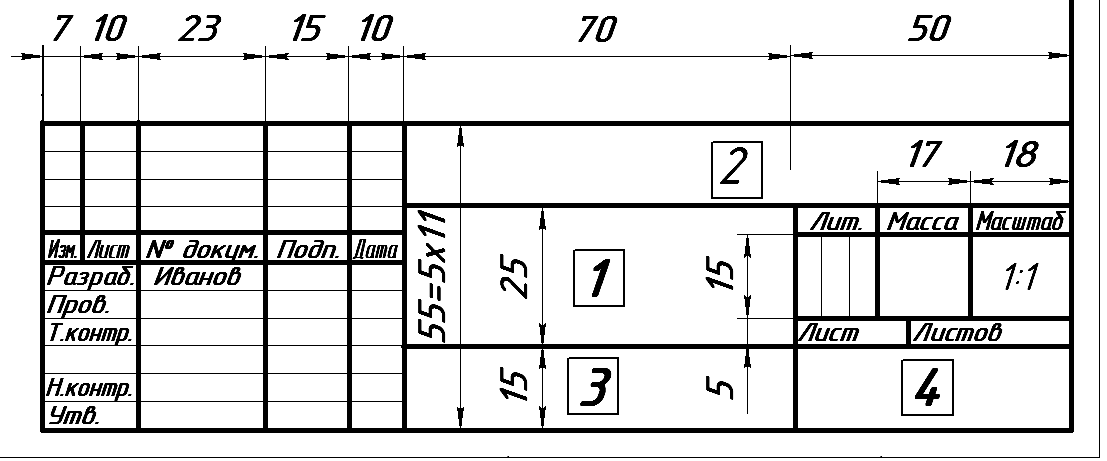

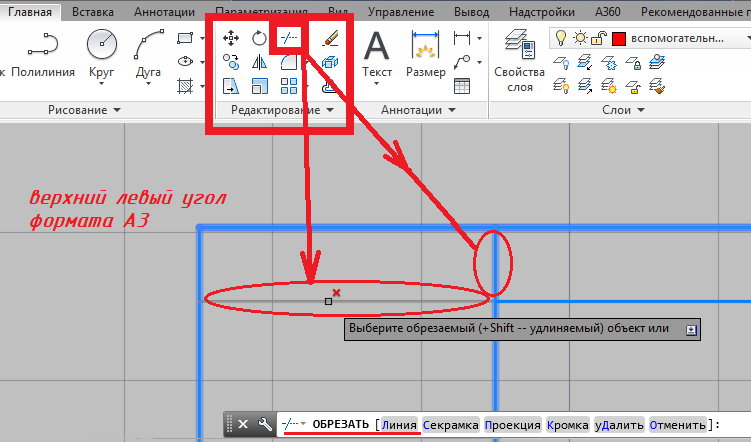

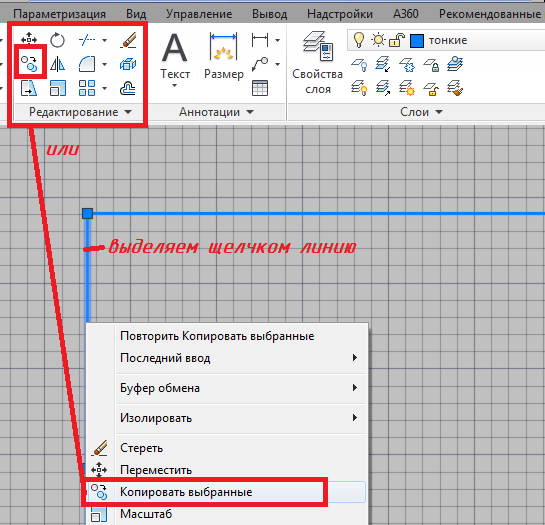

Построение внешней рамки [IMAGE_78, IMAGE_79, IMAGE_80, IMAGE_81]. Построение внутренней рамки [IMAGE_82, IMAGE_83, IMAGE_84, IMAGE_85]. Выполнение основной надписи [IMAGE_86, IMAGE_87].

2.7.2. Создание блока формата

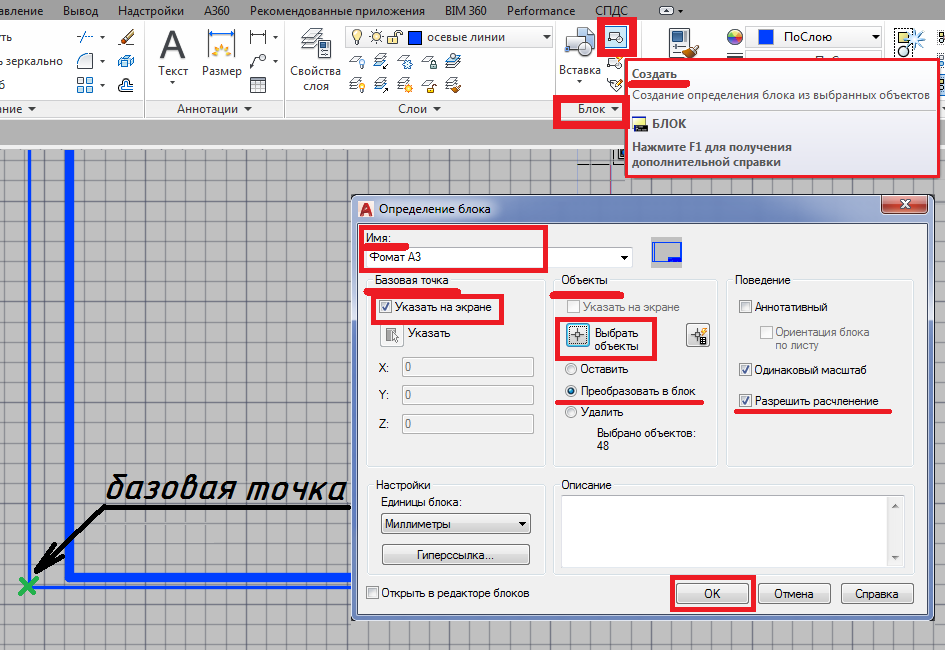

На вкладке «Главная» на панели «Блок» выбираем команду «Создать»

.

2.7.3. Размещение блока формата на листе

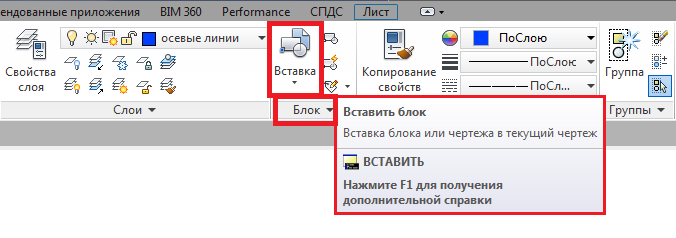

Переходим в пространство листа «А3». Выбираем команду «Вставка»

, выбираем блок

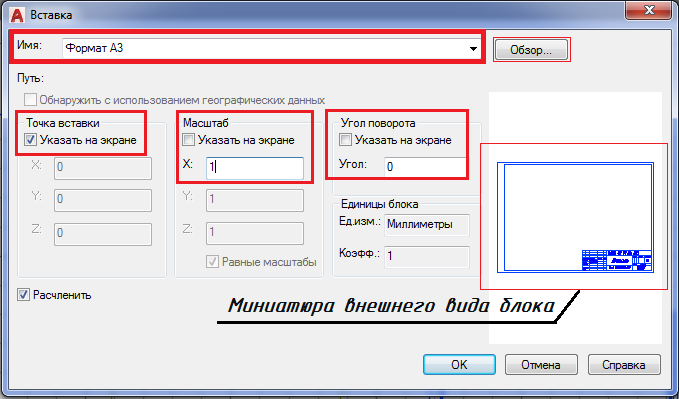

, настраиваем параметры

, вставляем блок

. Разбиваем блок для редактирования

.

2.8. СОХРАНЕНИЕ СОЗДАННОГО ШАБЛОНА

Выполняем «Файл» — «Сохранить как» — «Шаблон чертежа»

.

РАЗДЕЛ 3. ТЕХНОЛОГИЯ ПОСТРОЕНИЯ ЧЕРТЕЖА

Выполнение чертежа рассмотрим на примере

.

3.1. СОЗДАНИЕ ФАЙЛА НА ОСНОВЕ ШАБЛОНА

Открываем «Шаблон для работы»

и сохраняем его под именем «Деталь»

.

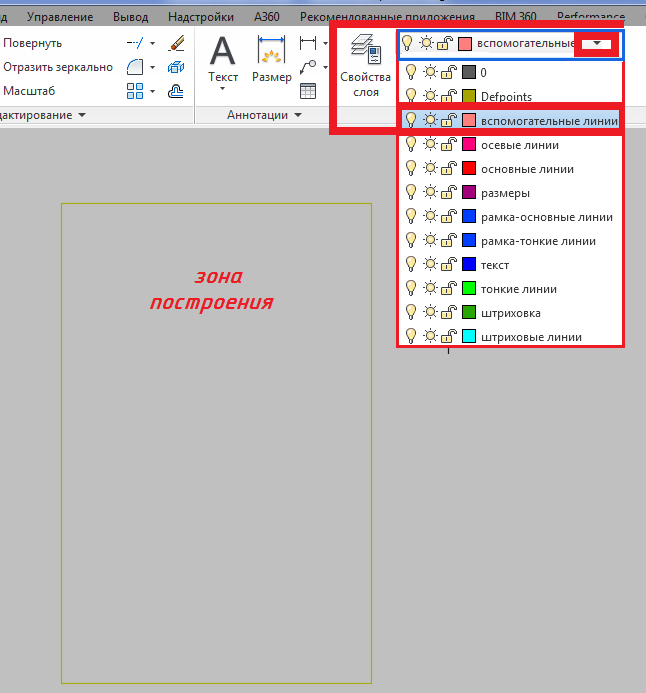

3.2. ПОСТРОЕНИЕ КОНТУРА В СЛОЕ «ВСПОМОГАТЕЛЬНЫЕ ЛИНИИ»

Построение в пространстве модели

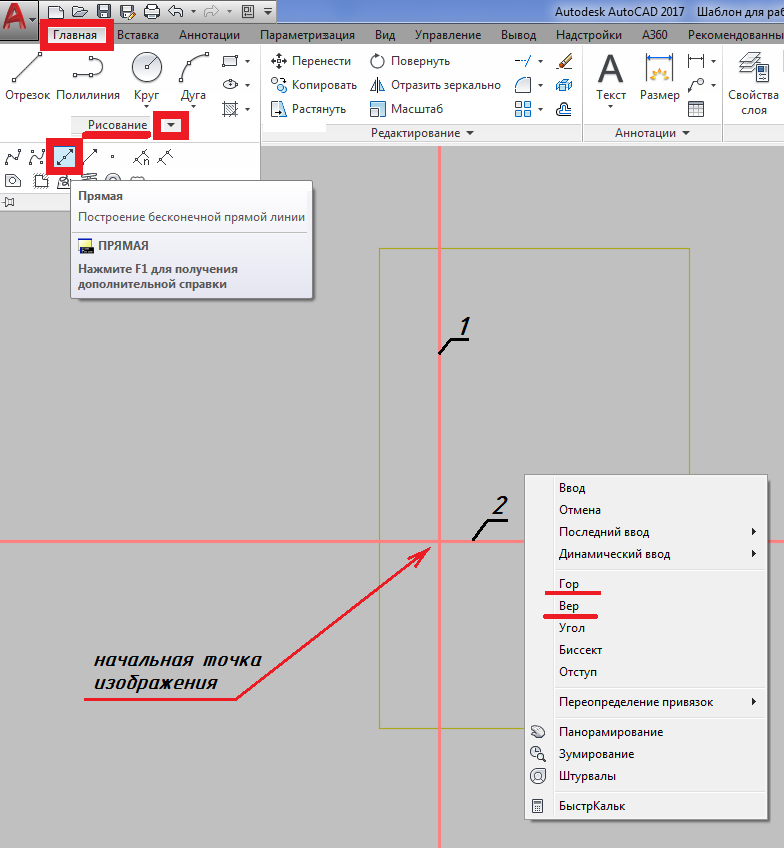

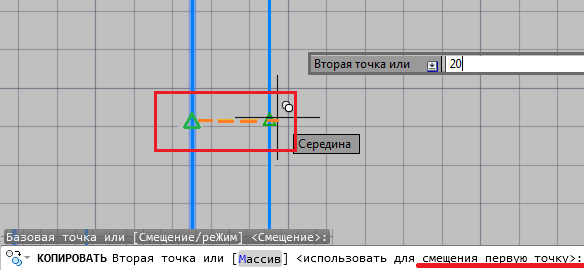

. Построение прямых [IMAGE_99, IMAGE_100, IMAGE_101, IMAGE_102]. Построение окружностей [IMAGE_103, IMAGE_104]. Построение касательной

.

3.3. ОБВОДКА КОНТУРА В СЛОЕ «ОСНОВНЫЕ ЛИНИИ»

Контур состоит из отрезков и дуг

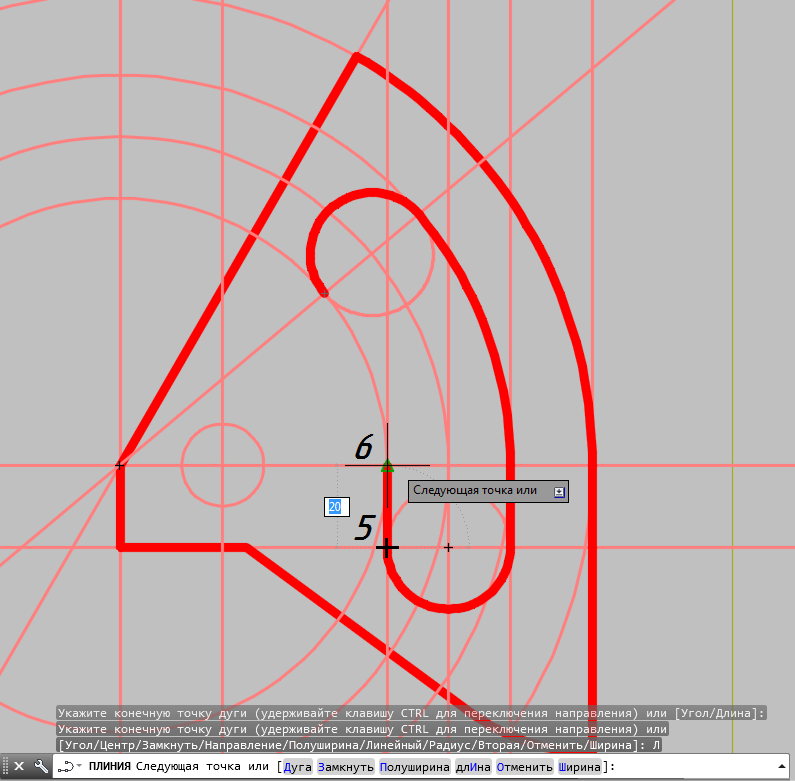

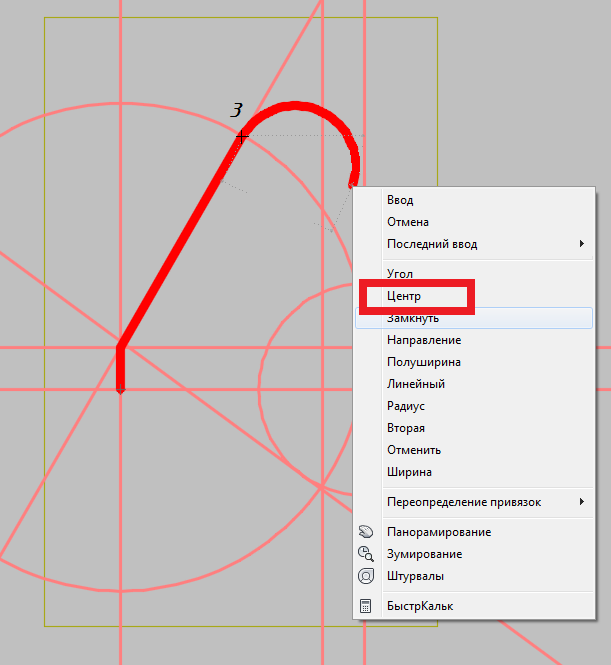

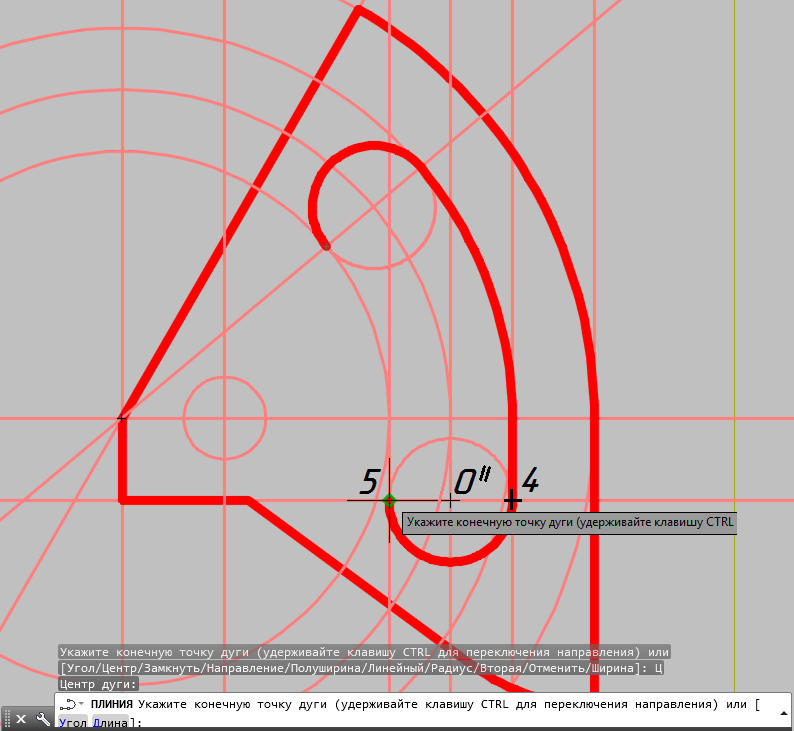

. Выполняем построение полилинией [IMAGE_107, IMAGE_108, IMAGE_109, IMAGE_110, IMAGE_111, IMAGE_112, IMAGE_113, IMAGE_114, IMAGE_115, IMAGE_116, IMAGE_117].

3.4. ПОСТРОЕНИЕ ОТВЕРСТИЙ В СЛОЕ «ВСПОМОГАТЕЛЬНЫЕ ЛИНИИ»

Удаляем лишние линии

. Построение окружностей [IMAGE_119, IMAGE_120, IMAGE_121, IMAGE_122, IMAGE_123, IMAGE_124].

3.5. ОБВОДКА ОТВЕРСТИЙ В СЛОЕ «ОСНОВНЫЕ ЛИНИИ»

Обводка отверстий [IMAGE_125, IMAGE_126, IMAGE_127, IMAGE_128, IMAGE_129, IMAGE_130, IMAGE_131, IMAGE_132, IMAGE_133, IMAGE_134, IMAGE_135, IMAGE_136].

3.6. ПОСТРОЕНИЕ ОСЕВЫХ И ЦЕНТРОВЫХ ЛИНИЙ

Выбираем слой «Осевые линии»

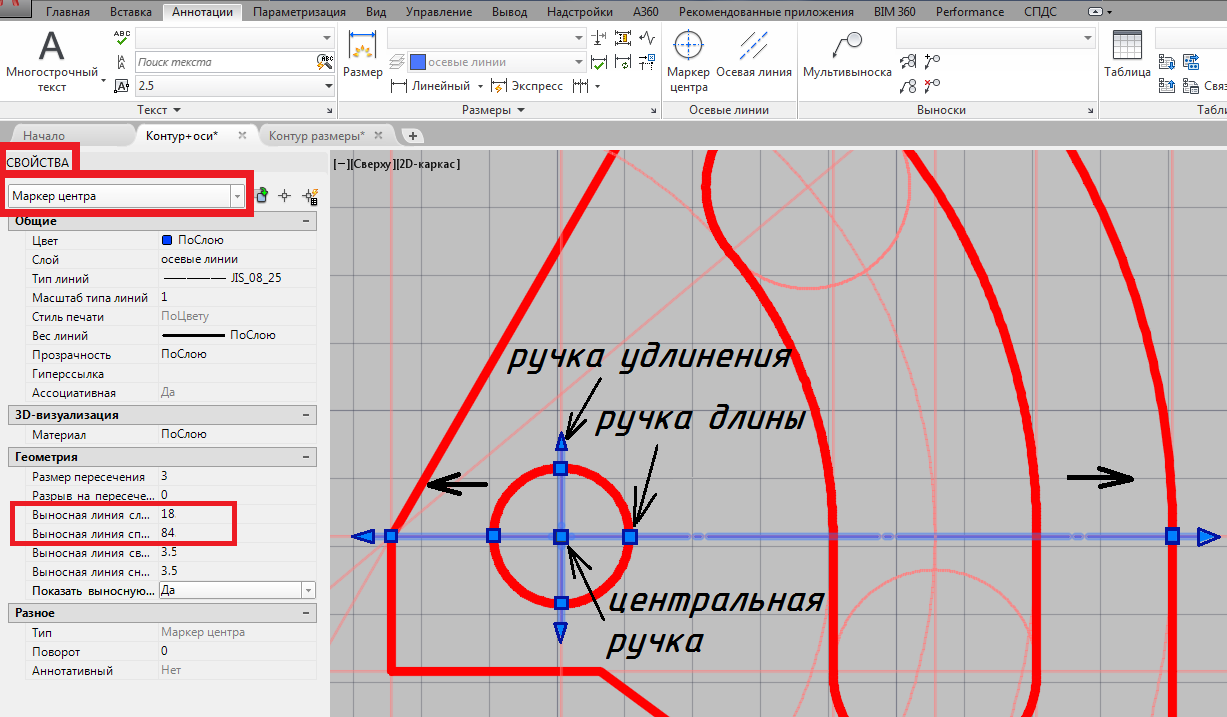

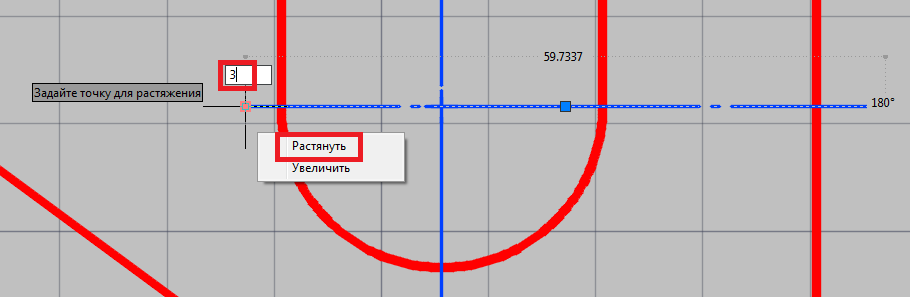

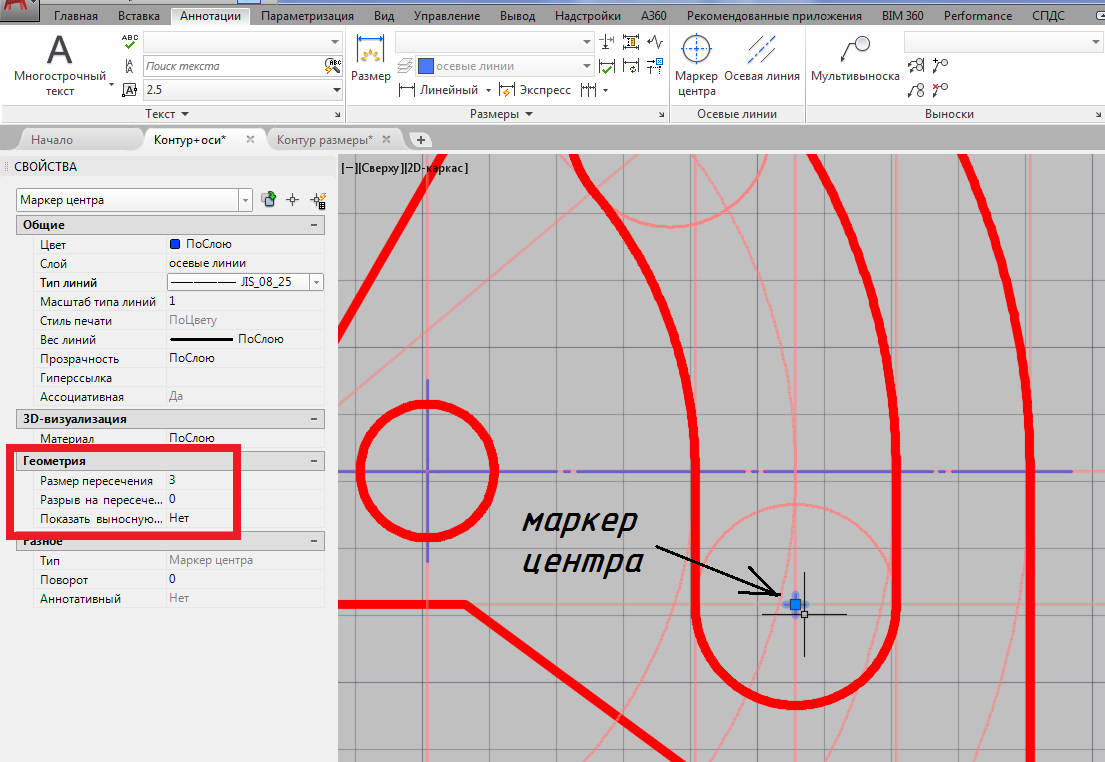

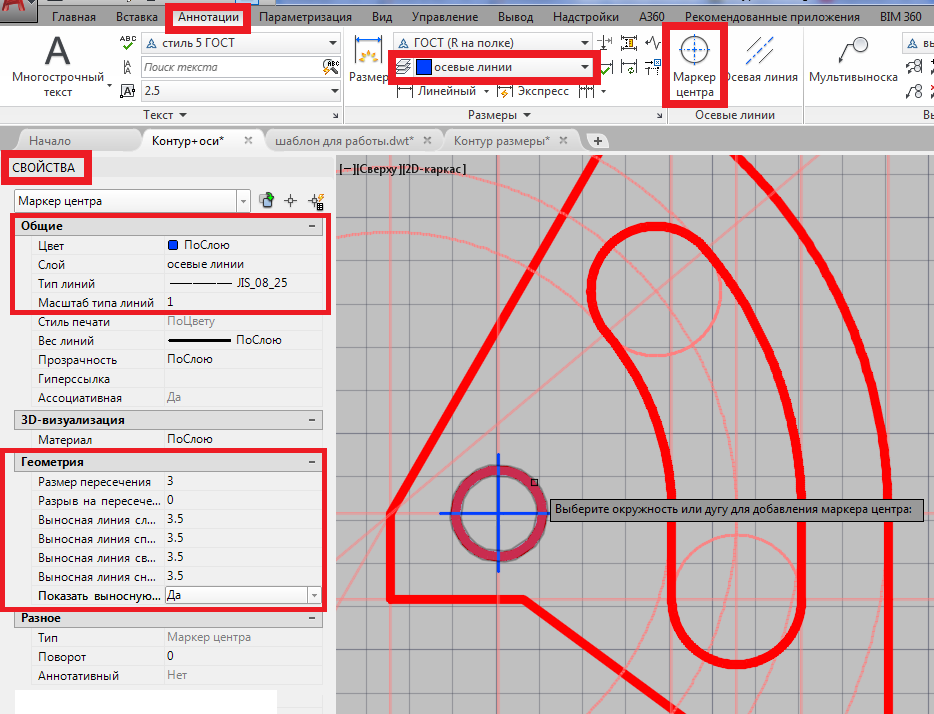

. Применение инструмента «Маркер центра» [IMAGE_138, IMAGE_139, IMAGE_140]. Построение осевых линий [IMAGE_141, IMAGE_142].

3.7. НАНЕСЕНИЕ РАЗМЕРОВ

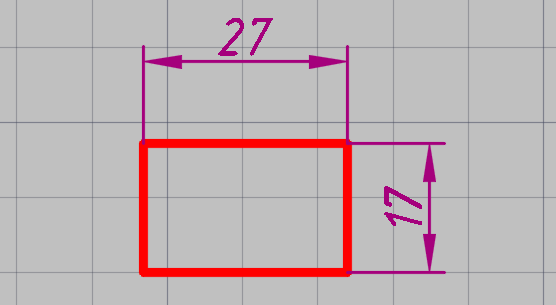

Простановка линейных размеров

. Угловых размеров

. Размера окружности

. Размера дуги

. Толщины детали

. Редактирование размеров [IMAGE_148, IMAGE_149, IMAGE_150].

3.8. РАЗМЕЩЕНИЕ ЧЕРТЕЖА В ПРОСТРАНСТВЕ ЛИСТА

Переходим в пространство листа

. Создаем видовой экран

. Задаем масштаб

. Чертеж готов к печати

.

Горячие клавиши в AutoCAD

Горячие клавиши общих команд:

• Esc: Отменяет выделение и отменяет команды
• Space: Повтор последней команды
• Del: Удаляет выделенное
• Ctrl + P: Запускает окно печати
• Ctrl + z: Отмена действия
• Ctrl + y: Возврат действия
• Ctrl + s: Сохранение
• Ctrl + с: Копировать
• Ctrl + v: Вставить
• Ctrl + а: Выделить все объекты
• Ctrl + Shift + с: Копировать c заданной точкой
• Ctrl + Shift + v: Вставить c заданной точкой

Горячие клавиши вспомогательных инструментов:

• F3: Привязки к объектам
• F9: Шаговая привязка
• F4: 3D-привязка
• F7: Ортогональная сетка
• F12: Динамический ввод
• Ctrl + 1: Палитра свойств
• Ctrl + 3: Палитра инструментов
• Ctrl + 8: Калькулятор
• Ctrl + 9: Командная строка
• Ctrl + 0: Убирает панели
• Shift: Добавление/удаление элементов в выборку
