ВВЕДЕНИЕ

AutoCAD − двух- и трёхмерная система автоматизированного проектирования и черчения, разработанная компанией Autodesk в 1982 году. Система AutoCAD предназначена для выполнения работ по графическому отображению объектов различных направлений: машиностроение, строительство, судостроение, земельный кадастр и т.д. AutoCAD одинаково удобен как при работе с конкретными деталями и узлами, так и при составлении технологических схем, карт и маршрутов. Программа позволяет осуществлять составление сопутствующей документации, обладает широким спектром возможностей по отображению результатов работы.

РАЗДЕЛ 1. ЗНАКОМСТВО С AUTOCAD

В основе организации окна AutoCAD лежит ленточный интерфейс.

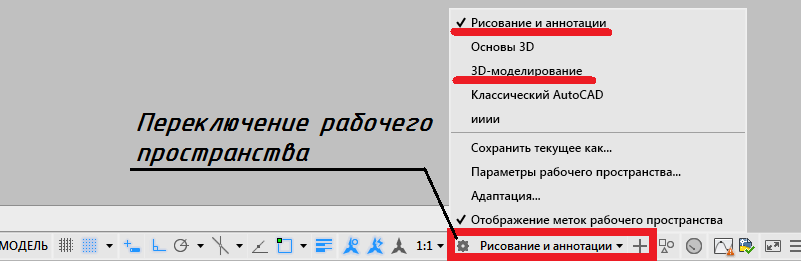

По умолчанию AutoCAD загружается в рабочем пространстве для двухмерного моделирования, которое называется «Рисование и аннотации». Для трехмерного проектирования предназначено рабочее пространство «3D Моделирование». Переход между рабочими пространствами осуществляется по щелчку клавиши мыши по кнопке «Переключение рабочего пространства» в строке состояния, в правом нижнем углу окна AutoCAD

.

1.1. УСТРОЙСТВО ОКНА AUTOCAD

Устройство окна AutoCAD с ленточным интерфейсом показано на

.

1.1.1. Ленточный интерфейс

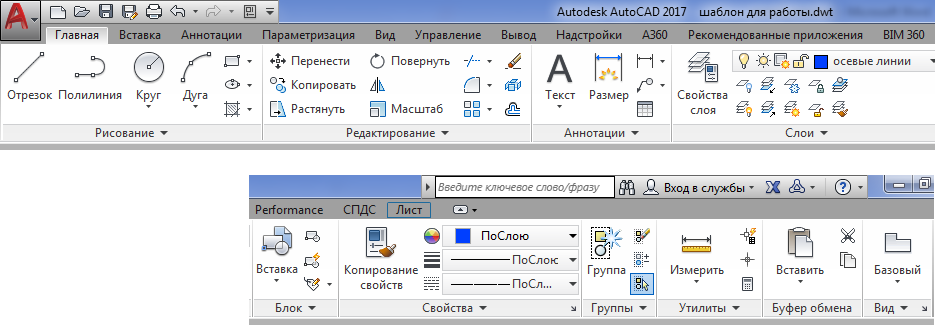

Лента имеет несколько вкладок, переход между которыми осуществляется щелчком мыши по их названиям. Названия вкладок размещаются над самой лентой. Каждая из вкладок ленты содержит группу или группы инструментов, предназначенных для выполнения определенного класса задач

:

• Главная – эта вкладка доступна по умолчанию при запуске AutoCAD и содержит все основные инструменты по рисованию и редактированию, а также управлению слоями (переходу между слоями), вставке блоков и аннотаций, а также заданию внешнего вида линий построения (тип, цвет, толщина)




  .

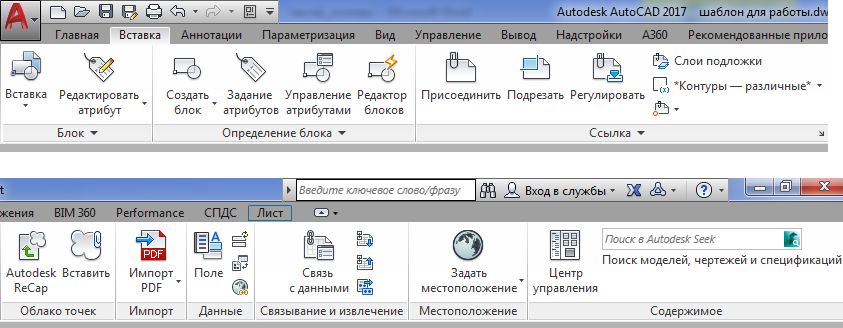

• Вставка – эта вкладка предназначена для работы с блоками. Базовые инструменты блоков (например, инструмент вставки блока) присутствуют и на главной вкладке, но здесь собран весь набор возможностей по работе с блоками и их атрибутами




  .

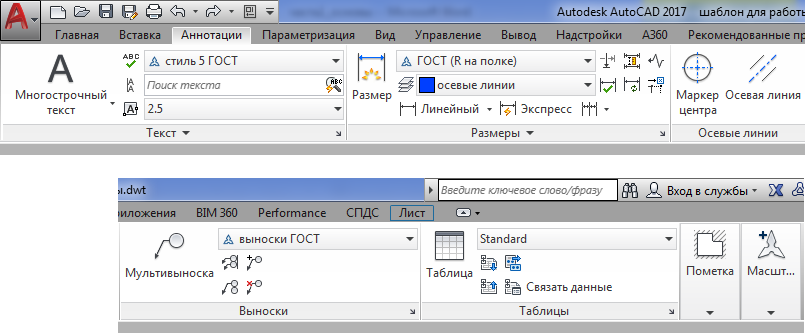

• Аннотации – эта вкладка предназначена для определения параметров и нанесения размеров, выносок, текстовых надписей, выполнения таблиц




  .

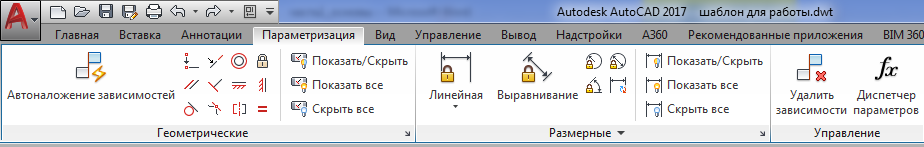

• Параметризация – содержит инструменты для задания геометрических и размерных зависимостей, а также управления имеющимися зависимостями на чертеже




  .

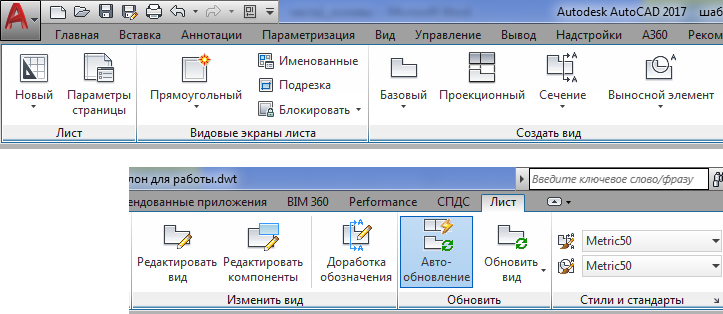

• Лист — вкладка для работы с видовыми экранами и видами




  .

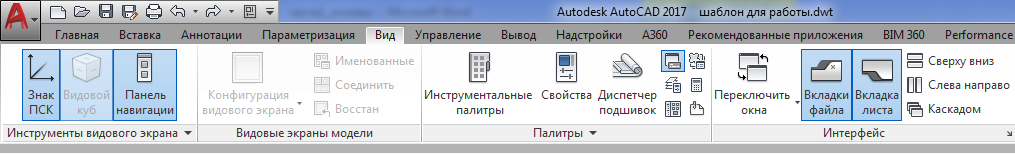

• Вид – содержит настройки, влияющие на параметры и способы отображения чертежа в окне AutoCAD, а также на внешний вид самого окна AutoCAD




  .

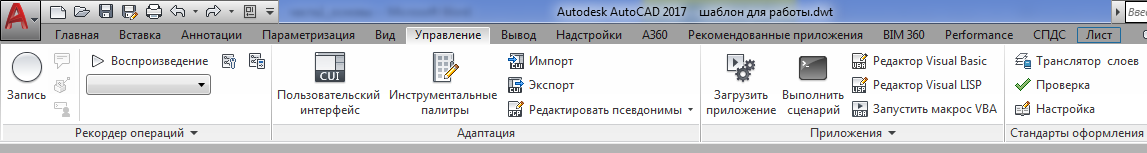

• Управление – содержит инструменты для настройки интерфейса окна AutoCAD, управления чертежами и данными (импорт, экспорт), а также многие другие




  .

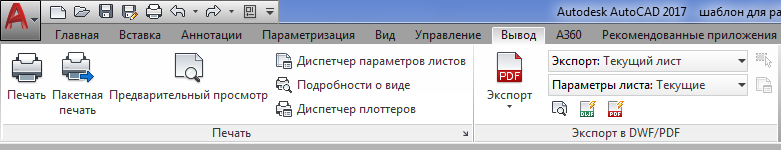

• Вывод – на данной вкладке сосредоточены инструменты вывода на печать и экспорта




  .

• Autodesk 360 – здесь найдете инструменты для работы через Интернет.

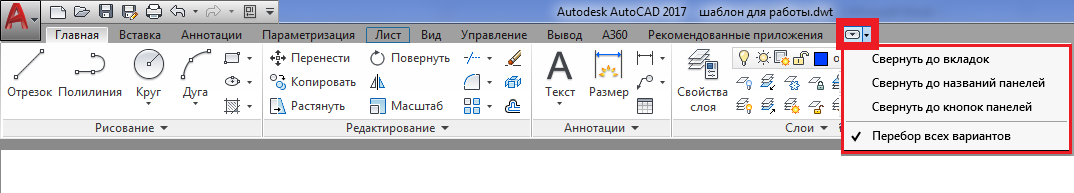

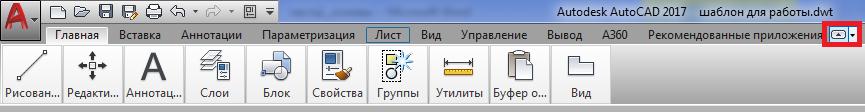

Необходимо отметить наличие кнопки в конце названий вкладок. Она позволяет регулировать отображение ленты инструментов: можно сразу выбрать нужное значение

или щелкать по кнопке перебирая разные варианты отображения: «Свернуть до вкладок»

, «Свернуть до названий панелей»

, «Свернуть до кнопок панелей»

.

Под лентой расположена рабочая область, которая служит для создания и редактирования чертежей. В нижней части расположена командная строка (окно команд). Окно команд состоит из двух частей: нижней и верхней. Нижняя часть предназначена для ввода команд с клавиатуры. В верхней части выдается информация − какие действия AutoCAD ожидает от пользователя.

Под командной строкой располагается строка состояния. Она состоит из двух частей: левой и правой. В левой части показываются координаты курсора в трёхмерной системе координат (координаты по осям x, y и z). В правой части находятся кнопки, каждая из которых включает и отключает определенный режим черчения.

1.1.2. Пространство модели и пространство листа

Имеются две различные рабочие среды – пространство модели и пространство листа, – в которых можно работать с объектами в чертеже.

По умолчанию работа начинается в неограниченной области чертежа, называемой пространством модели

. Все построения выполняются в пространстве модели. По умолчанию цвет пространства модели установлен черный (при печати чертежей фон чертежа останется, как принято, белым). Считается, что при работе на черном фоне меньше устают глаза. При желании можно изменить цвет пространства модели.

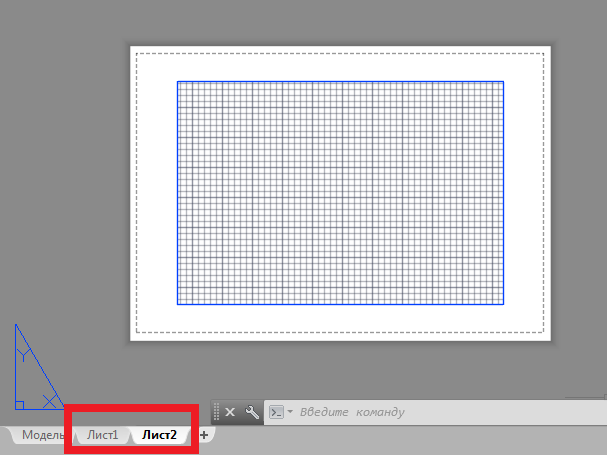

Подготовка чертежа к печати проводится в пространстве листа

. Здесь можно настроить различные листы с основной надписью и примечаниями, также на каждом листе можно создать видовые экраны листа, отображающие различные виды пространства модели. На видовых экранах листа виды пространства модели масштабируются относительно пространства листа.

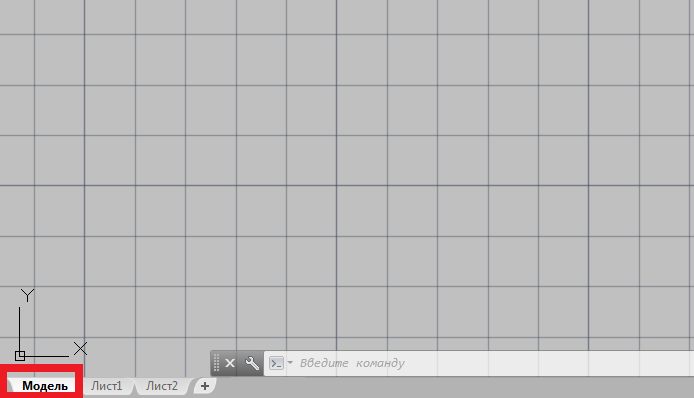

Пространство модели можно открыть со вкладки «Модель», а пространство листа доступно на вкладках «Листа».

1.1.3. Создание и сохранение файла

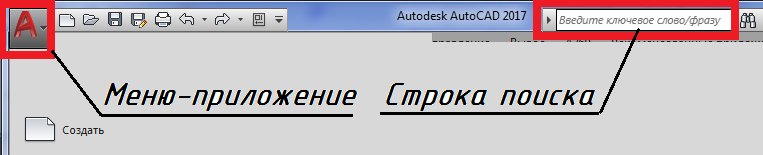

Для создания и сохранения файлов необходимо воспользоваться меню-приложением. Для получения доступа к другим функциям по работе с файлами необходимо щелкнуть по пиктограмме с изображением буквы «А», расположенной в левом верхнем углу. При этом откроется меню, содержание которого аналогично содержанию стандартного меню Windows-приложений. В правой части расположена строка поиска команд и системных переменных AutoCAD

.

1.2. ОБЩИЕ НАСТРОЙКИ AUTOCAD. ОКНО «ПАРАМЕТРЫ»

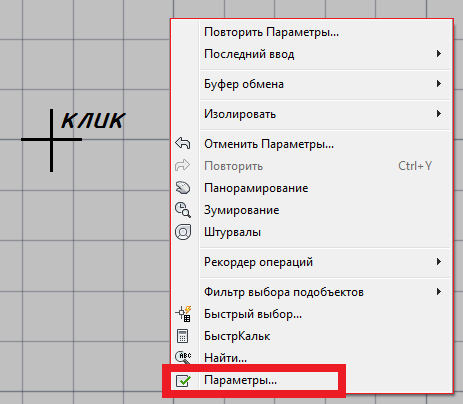

Общие настройки собраны в специальном диалоговом окне «Параметры». Вызвать диалоговое окно можно щелчком правой кнопки мыши в любом месте поле пространства модели и в появившемся списке выбрать «Параметры»

.

В окне имеется 10 вкладок, на которых сгруппировано множество всевозможных настроек

:

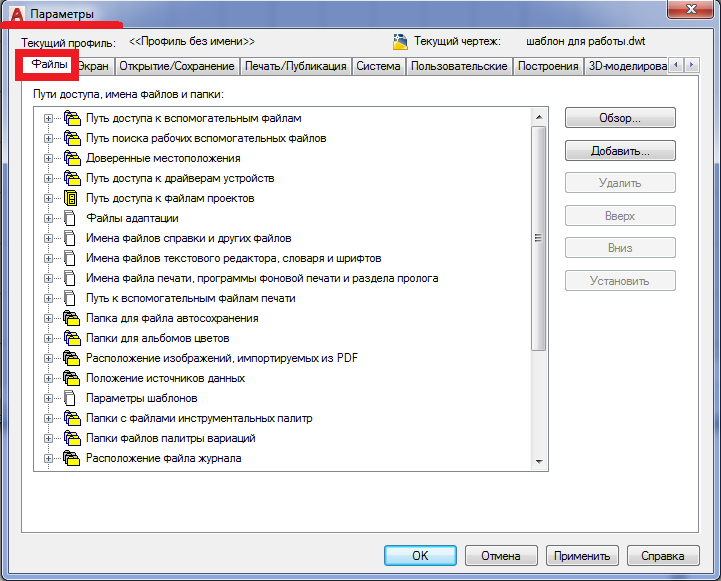

1. Вкладка «Файлы». На этой вкладке задаются пути доступа к файлам поддержки, где хранятся шрифты, шаблоны рисунков, типы линии и образцы штриховок, используемые AutoCAD.
2. Вкладка «Экран». На этой вкладке можно осуществлять настройку параметров рабочего экрана AutoCAD

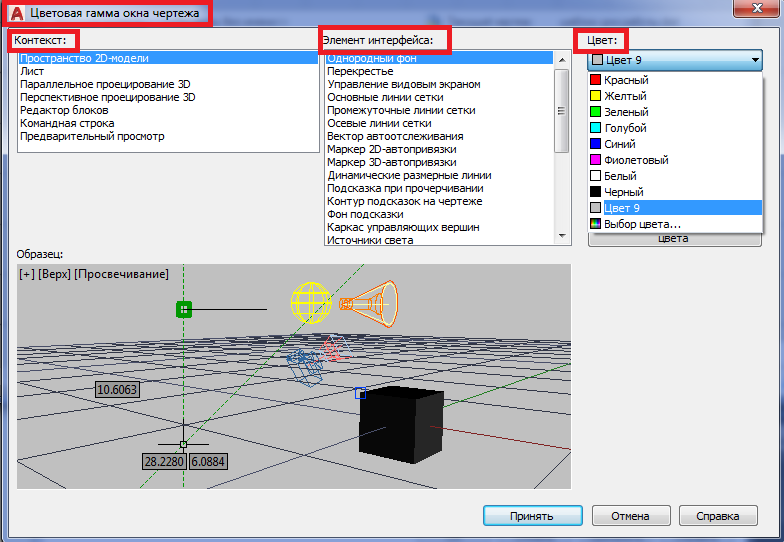

   : включать/отключать полосы прокрутки, изменять цвет фона



   , шрифты, размер перекрестья, экранное разрешение и производительность отображения.

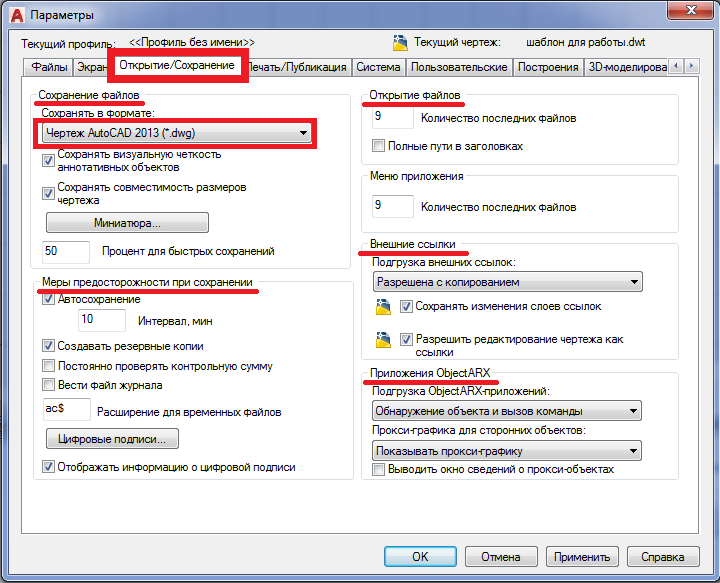

3. Вкладка «Открытие/Сохранение». Настройки, собранные на этой вкладке, относятся к процедуре открытия или сохранения файлов




   .

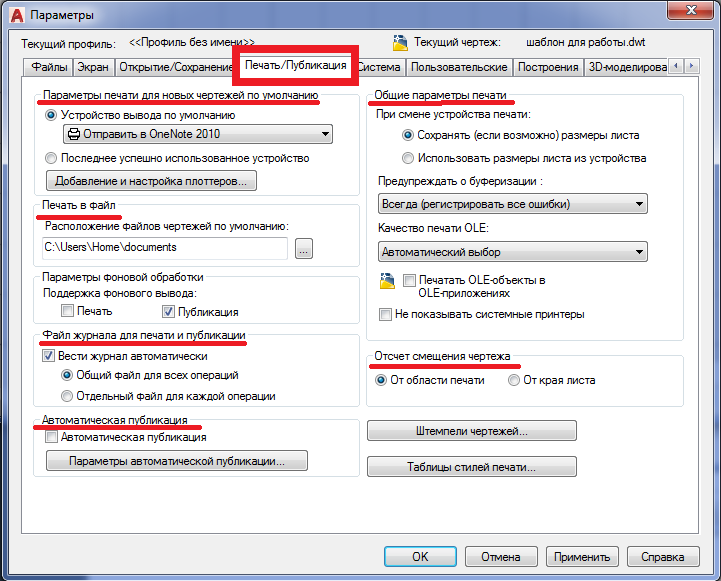

4. Вкладка «Печать/Публикация». На этой вкладке возможно осуществлять настройку печати




   .

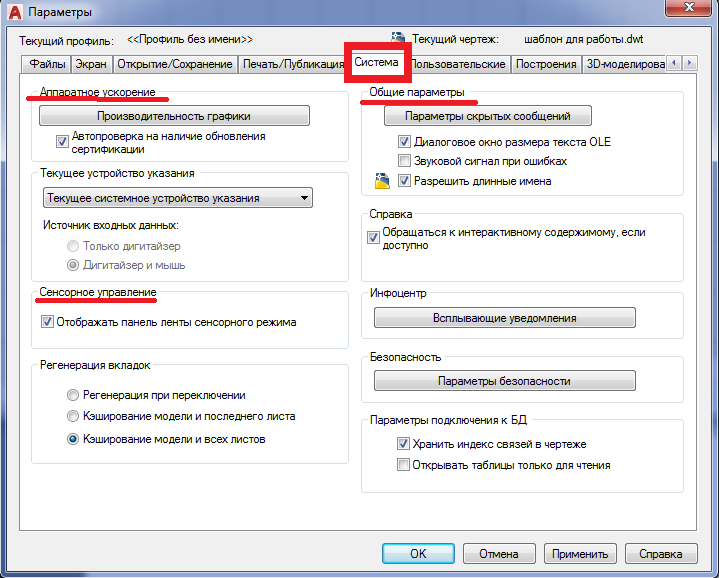

5. Вкладка «Система»




   . Содержит настройки совместного взаимодействия AutoCAD и Windows.

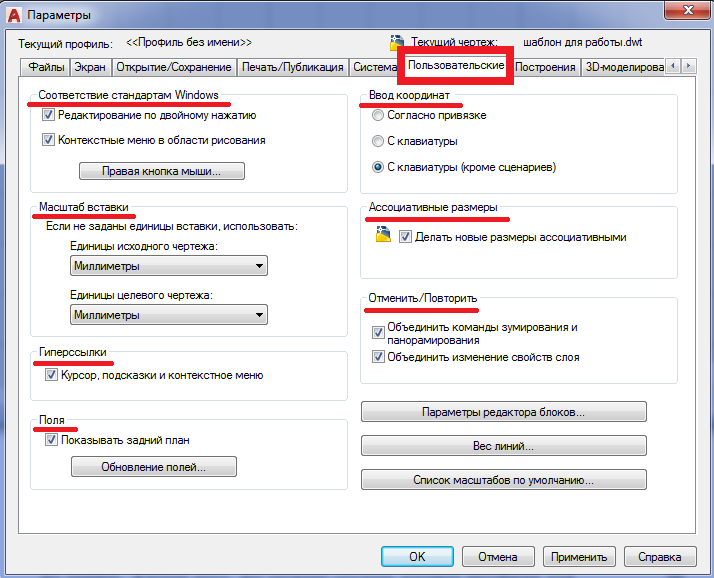

6. Вкладка «Пользовательские». На этой вкладке можно настроить среду рисования по своему усмотрению




   .

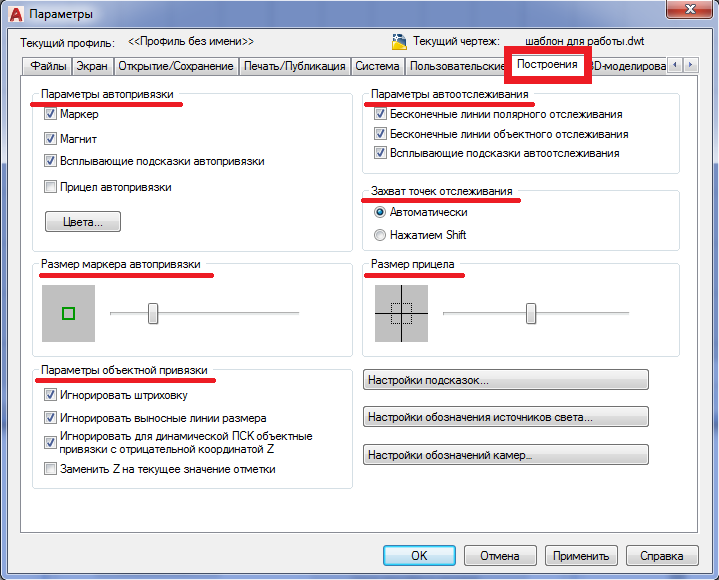

7. Вкладка «Построения». На этой вкладке можно определить параметры автопривязки, автоотслеживания и объектной привязки




   .

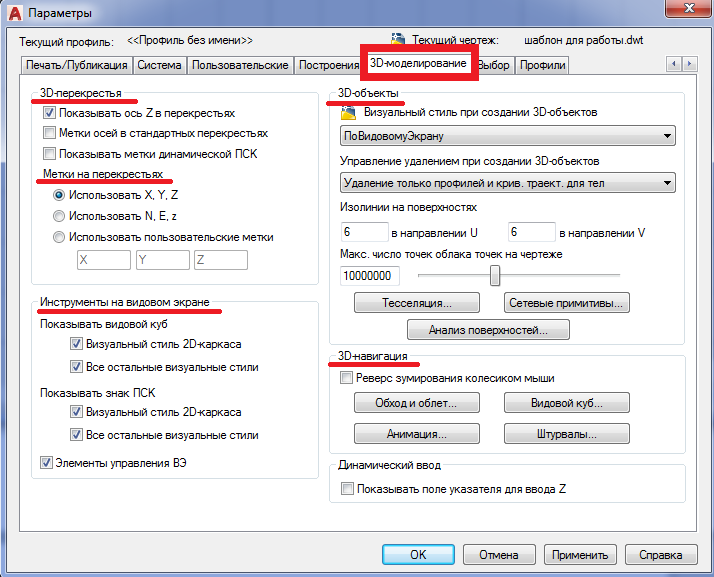

8. Вкладка «3D Моделирование» предназначена для задания настроек трехмерного проектирования




   .

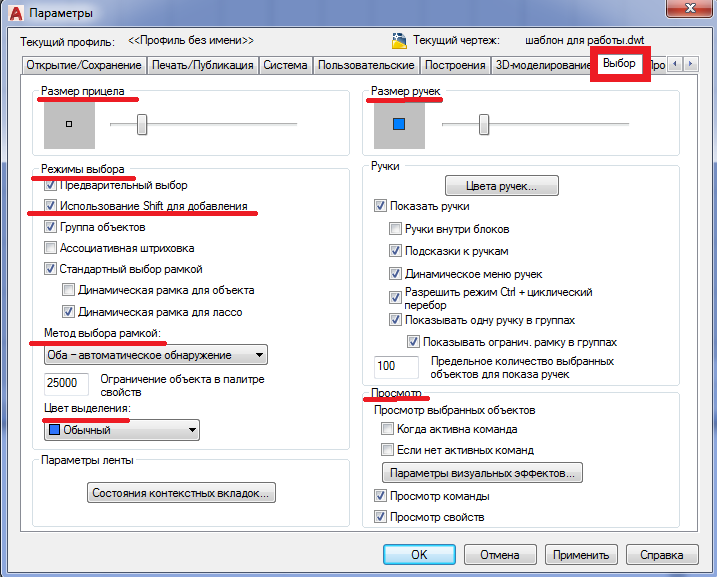

9. Вкладка «Выбор» содержит настройки процедуры выбора объектов




   .

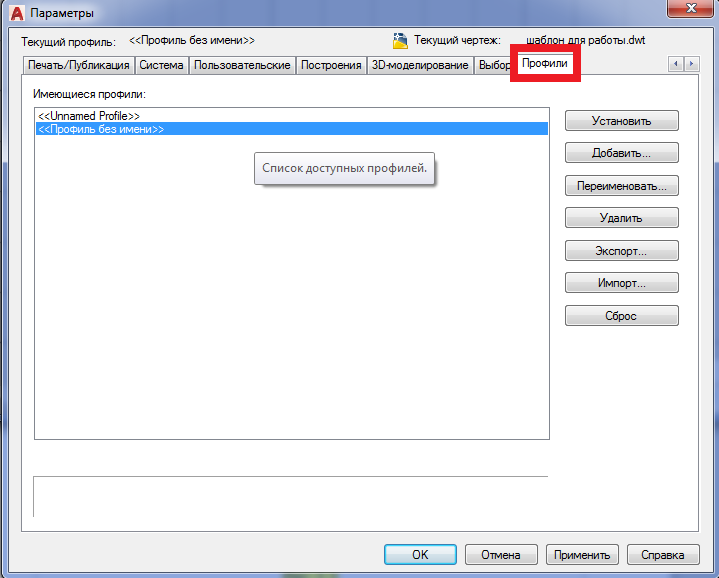

10. Вкладка «Профили». Эта вкладка используется для создания профилей и сохранения в них параметров среды рисования




    .

1.3. ПРИНЦИПЫ ПОСТРОЕНИЯ И РЕДАКТИРОВАНИЯ ГРАФИЧЕСКИХ ОБЪЕКТОВ

Команды, необходимые для построения чертежа и его редактирования, расположены на панелях инструментов («Рисование», «Редактирование», «Слои» и др.). Они структурированы и находятся на ленте-меню.

1.3.1. Построение базовых геометрических объектов

В AutoCAD можно создавать базовые геометрические объекты, такие как отрезки, окружности, закрашенные области, текст и др., которые называются примитивами. Примитив – это те простейшие части чертежа в системе AutoCAD, на которые может быть разбит любой рисунок. Команды, расположенные в инструментальной группе «Рисование» вкладки «Главная» предназначены непосредственно для построения графических объектов

.

1.3.2. Способы редактирования объектов

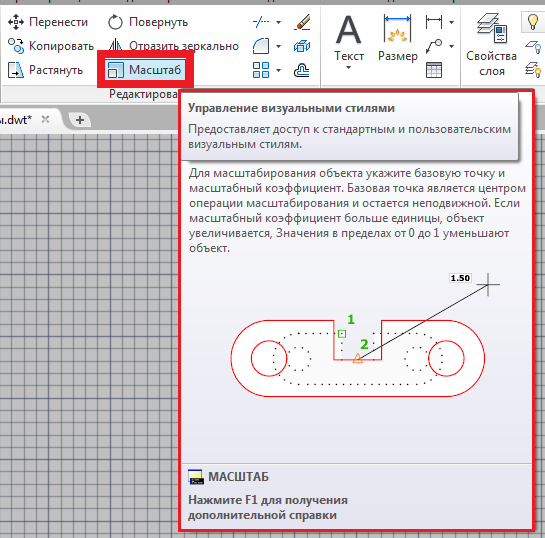

Инструменты, предназначенные для редактирования графических объектов, сгруппированы на вкладке «Редактирование». Принцип использования команд на данной панели ничем не отличается от команд «Рисования». Чтобы узнать, для чего предназначена та или иная команда, наведите курсор мыши на нее, подождите пару секунд и появится подсказка

.

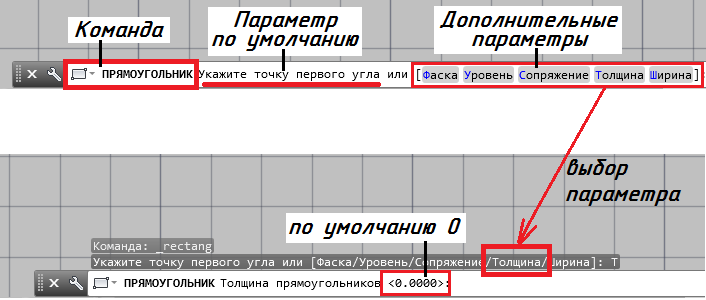

Обратиться к параметрам редактирования объектов можно любым из следующих способов: командная строка, контекстное меню, двойной щелчок, ручки.

1.3.3. Управление экраном

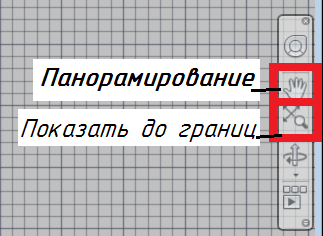

Панорамирование и показ до границ − два наиболее часто используемых инструмента в AutoCAD. Они определяют способ манипулирования видом и навигации по чертежу

.

1.3.4. Обеспечение точности. Привязки

AutoCAD предоставляет несколько функций для обеспечения необходимой точности моделей: полярное отслеживание

, фиксация углов

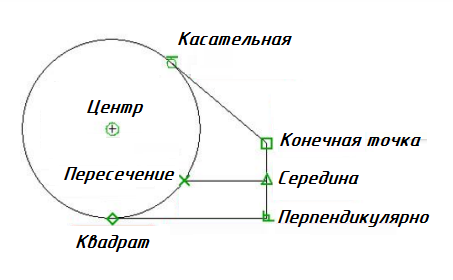

, объектные привязки

, ввод координат.
