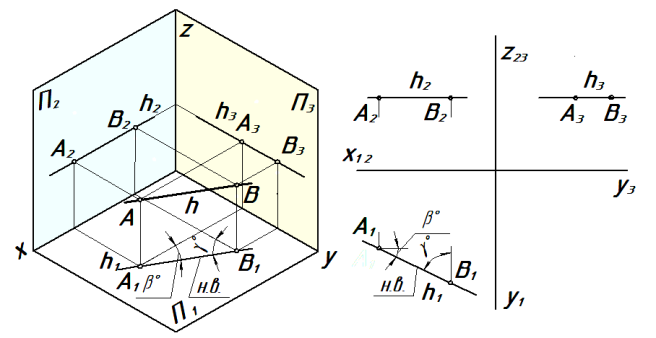

2.2.2.2. МЕТОД ПРЯМОУГОЛЬНОГО ТРЕУГОЛЬНИКА

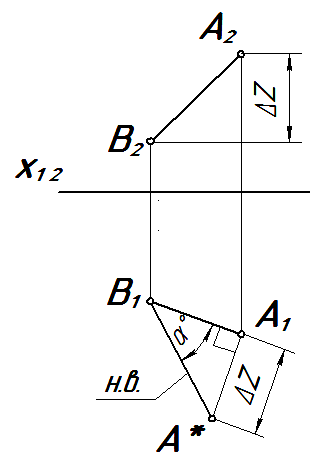

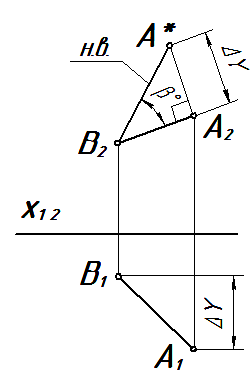

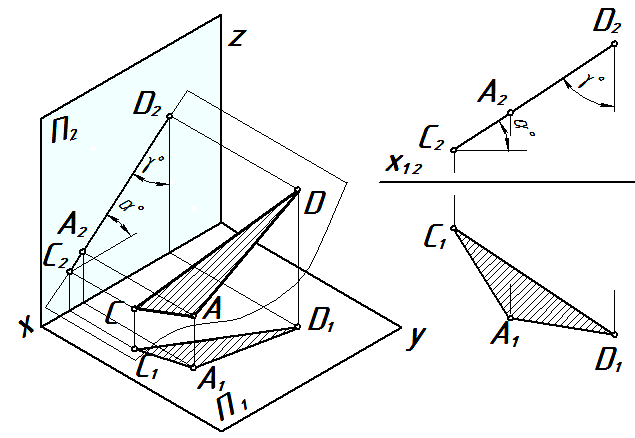

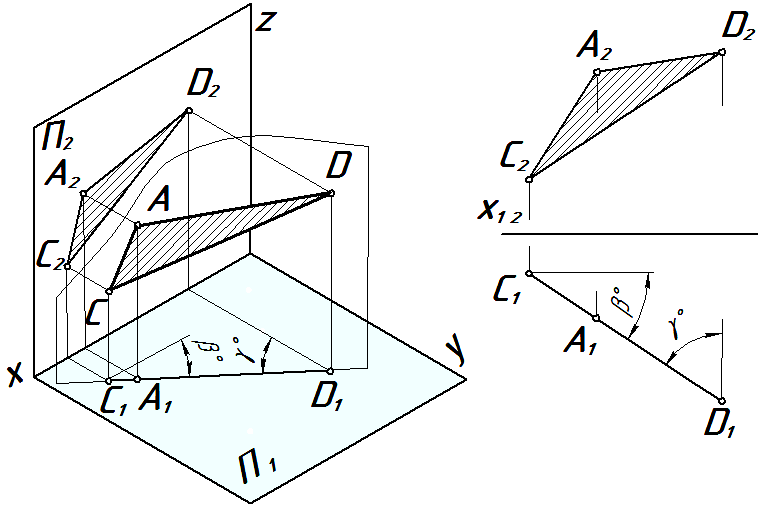

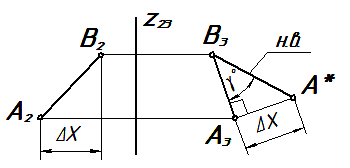

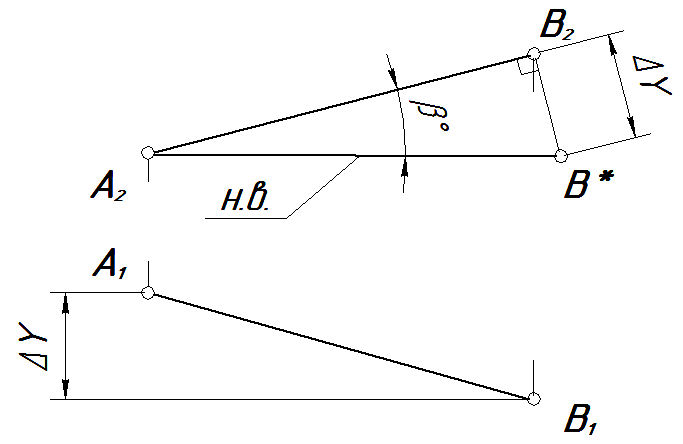

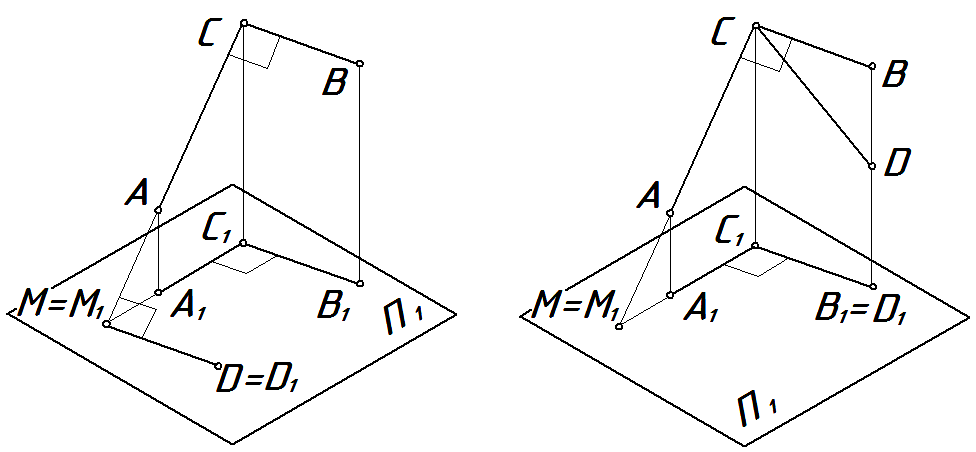

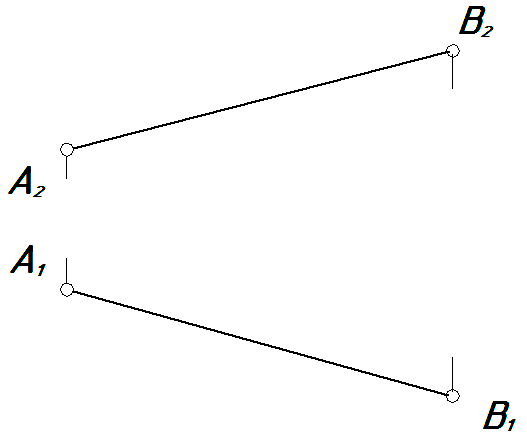

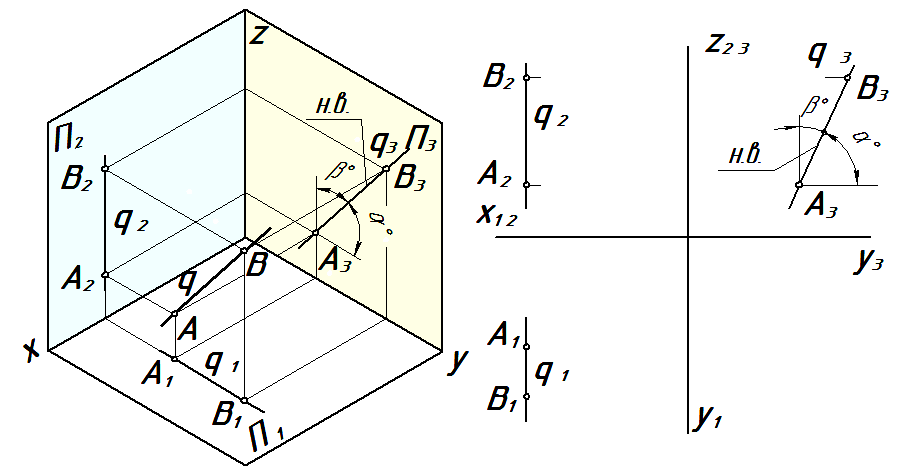

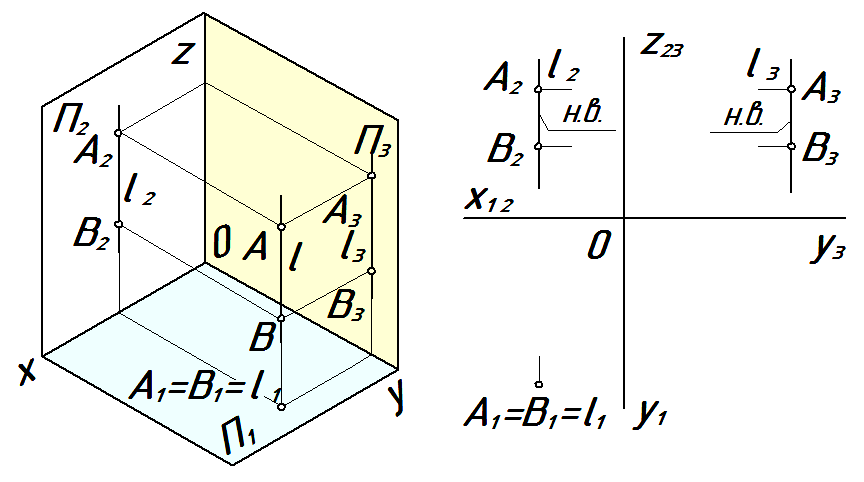

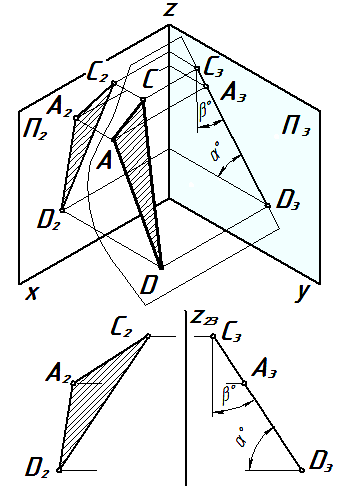

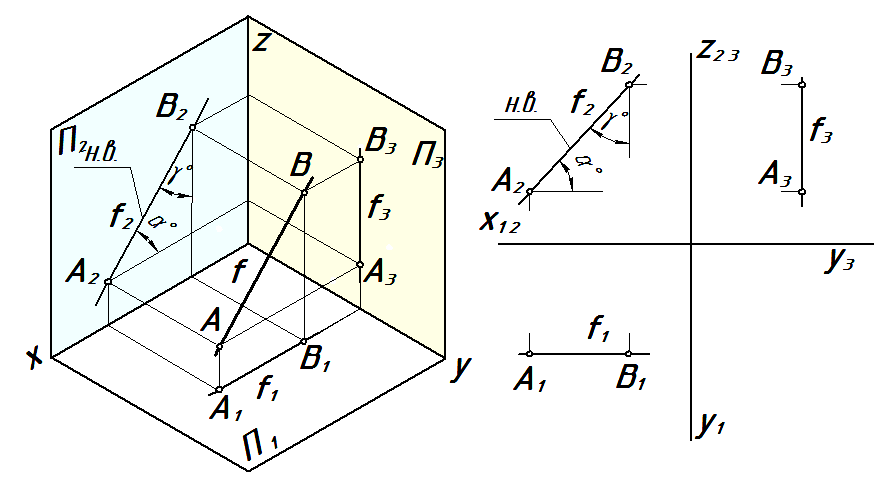

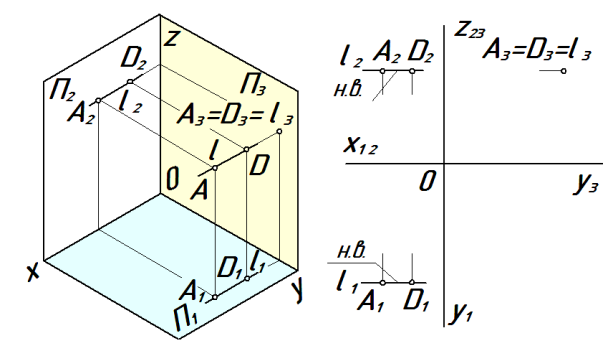

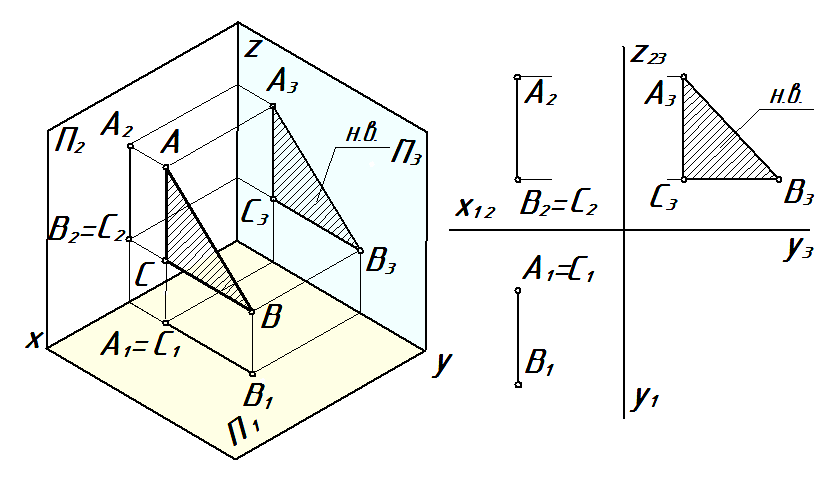

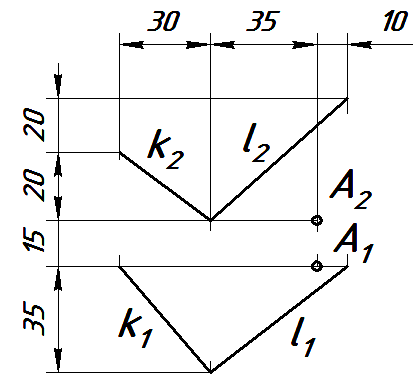

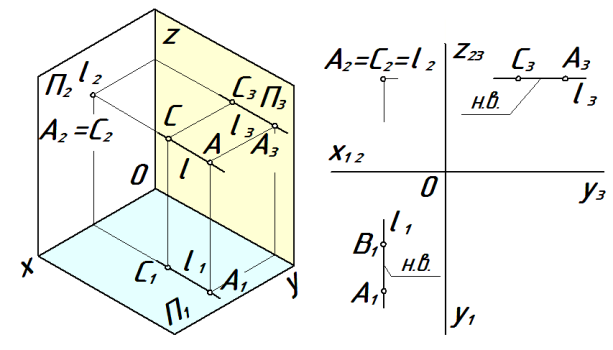

Если отрезок не параллелен плоскостям проекции (отрезок общего положения), то для определения натуральной величины его и угла наклона к плоскости проекции необходимо выполнить дополнительные построения. Если построить вспомогательный прямоугольный треугольник, один катет которого равен проекции отрезка на плоскость, а другой – разности уровней положения концов отрезка, то гипотенуза равна натуральной величине отрезка.

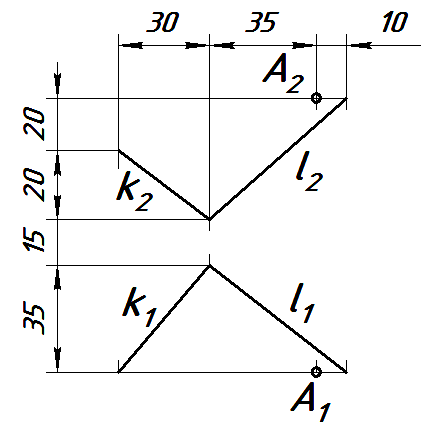

2.2.2.3. ВЗАИМНОЕ ПОЛОЖЕНИЕ ПРЯМЫХ

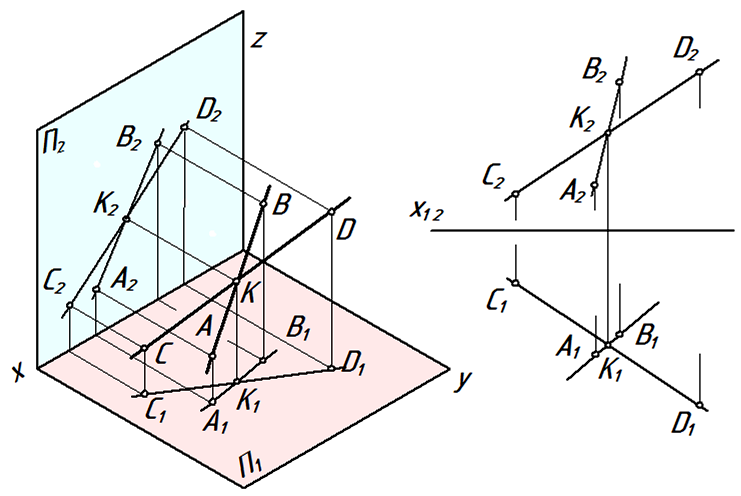

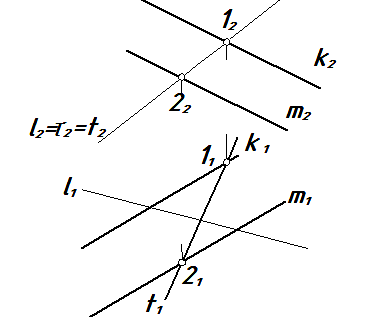

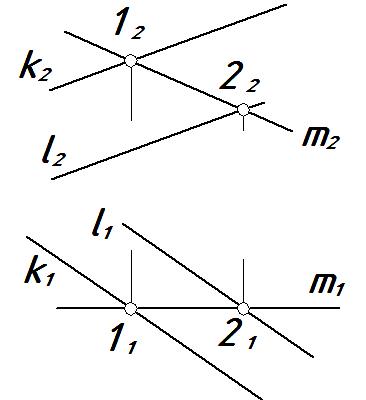

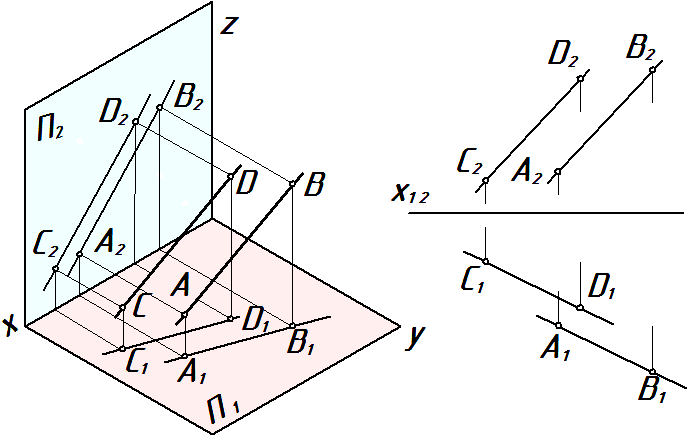

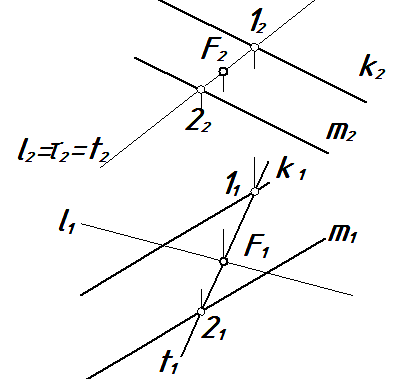

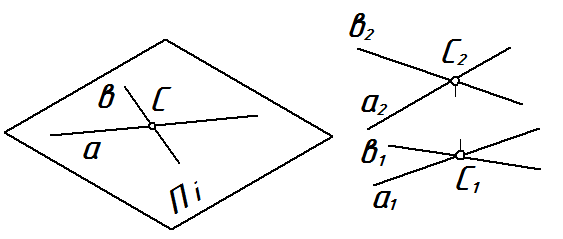

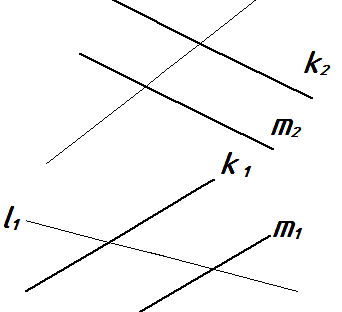

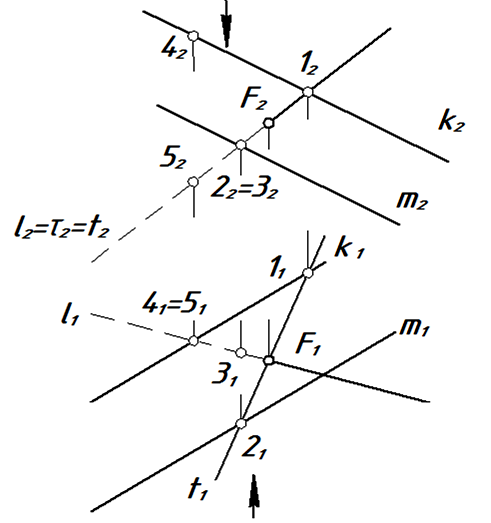

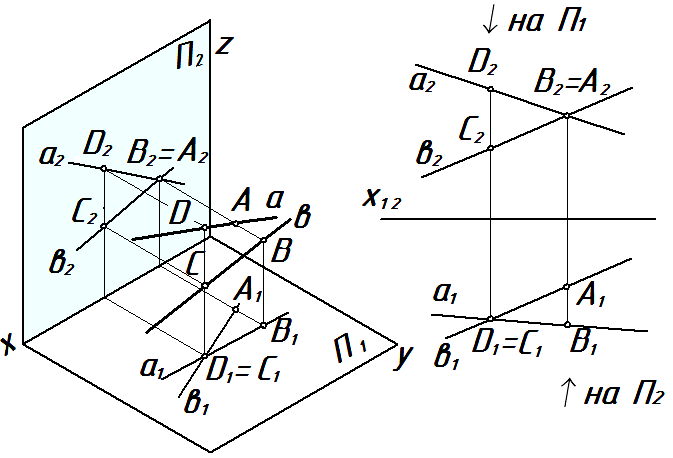

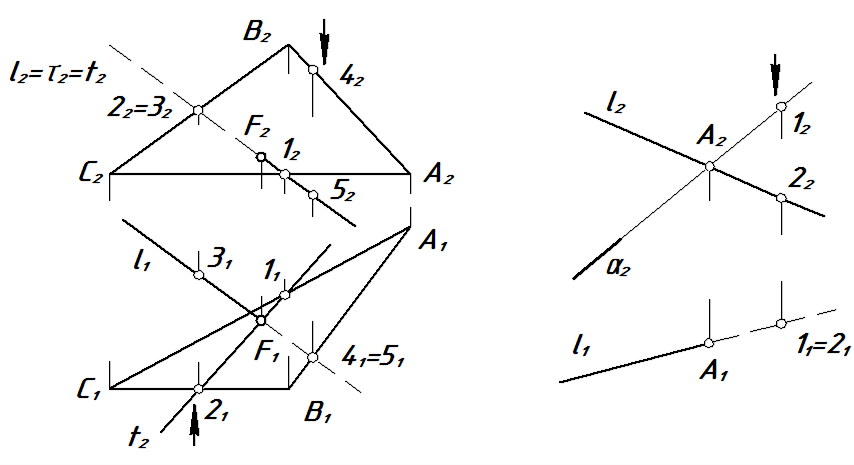

Прямые линии в пространстве могут быть параллельными, пересекающимися и скрещивающимися. Для определения видимости прямых относительно плоскостей проекции используются конкурирующие точки.

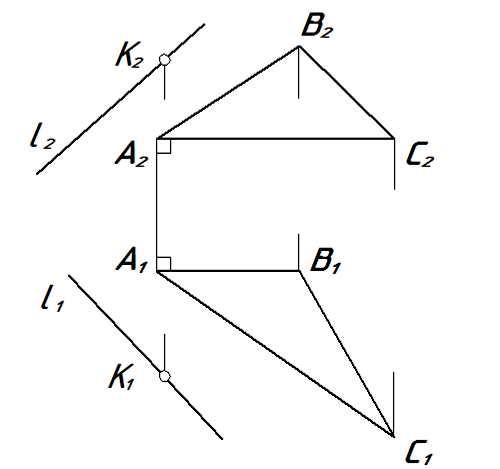

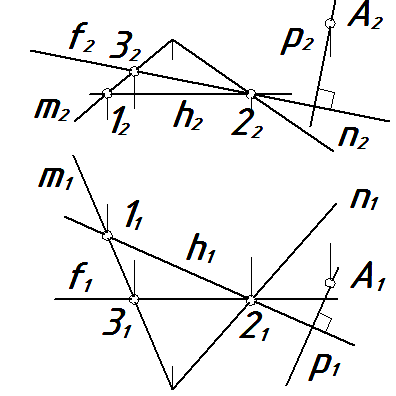

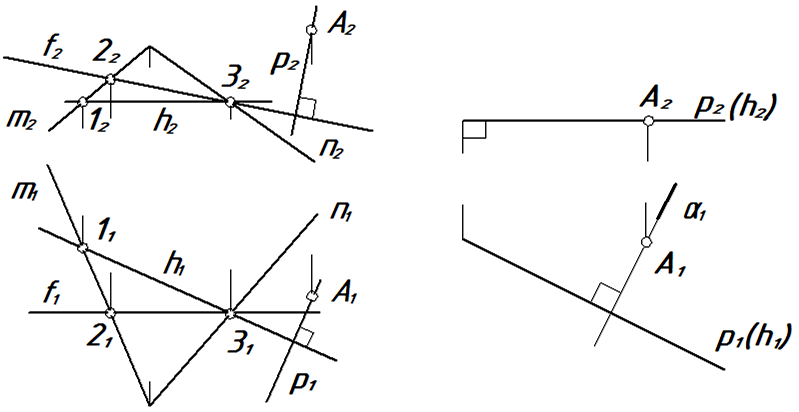

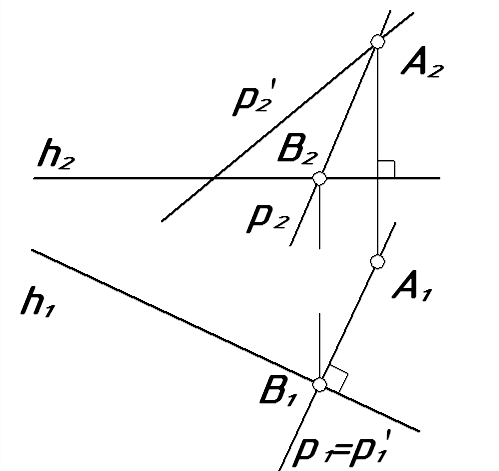

2.2.2.4. ПЕРПЕНДИКУЛЯРНЫЕ ПРЯМЫЕ. ТЕОРЕМА О ПРОЕЦИРОВАНИИ ПРЯМОГО УГЛА

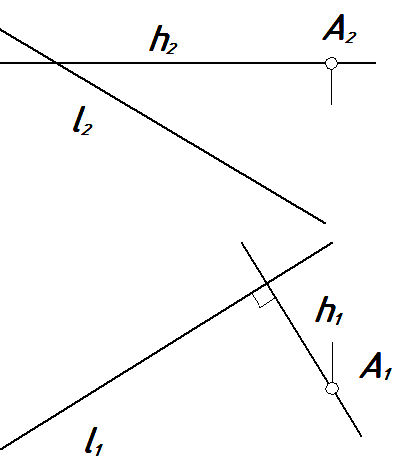

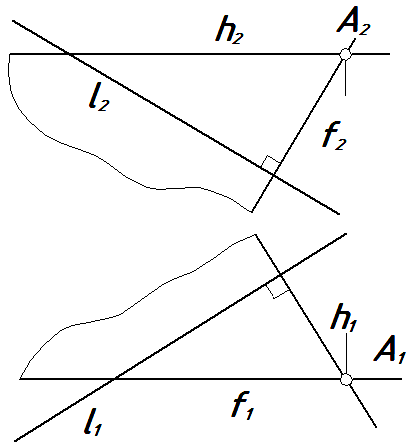

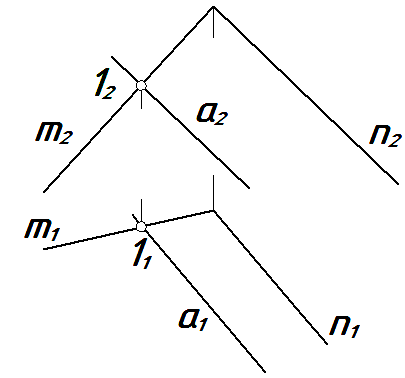

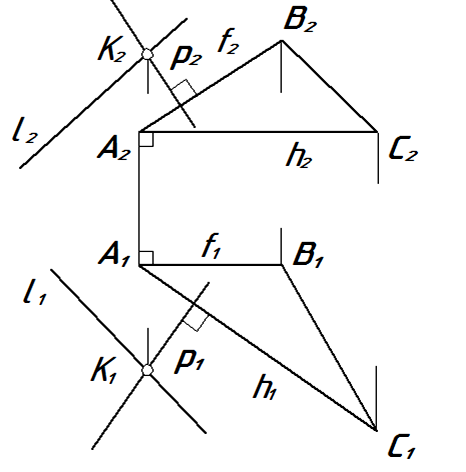

Если хотя бы одна из сторон прямого угла параллельна плоскости проекций, а другая не перпендикулярна ей, то на эту плоскость прямой угол проецируется без искажения.

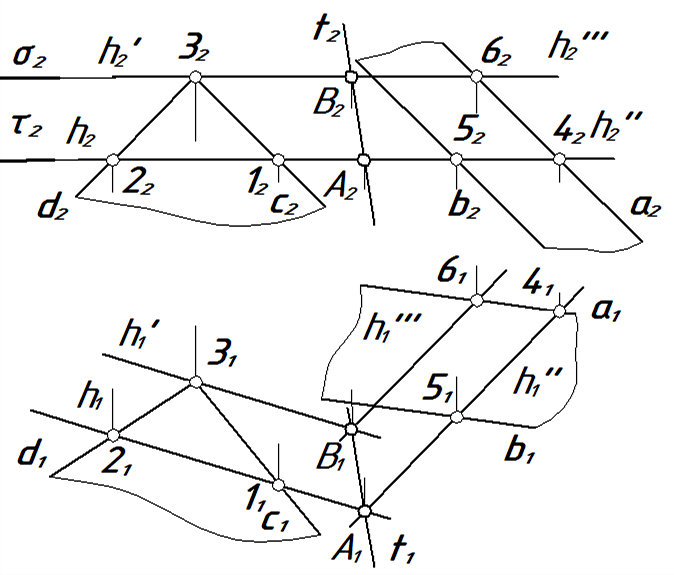

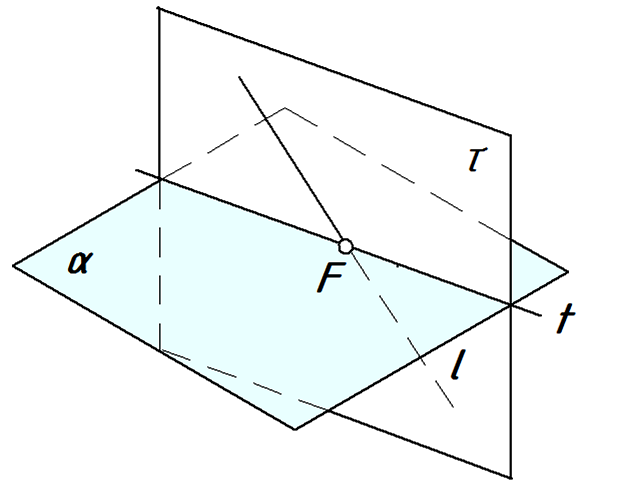

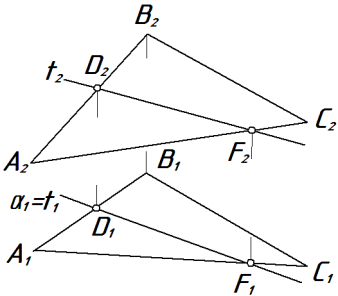

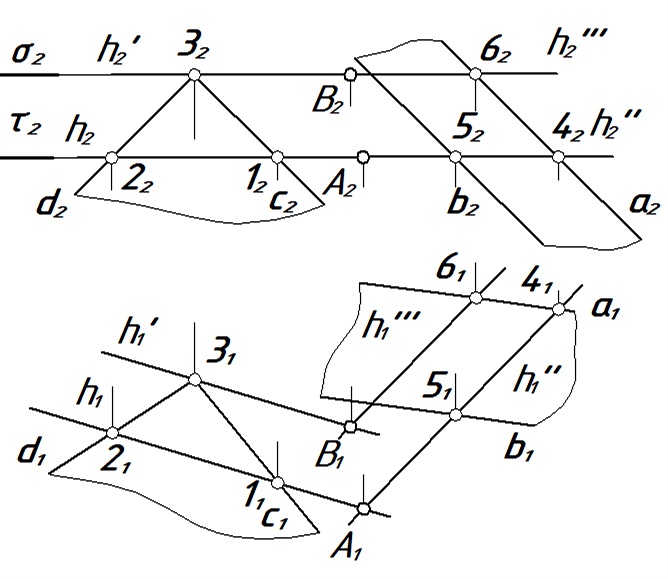

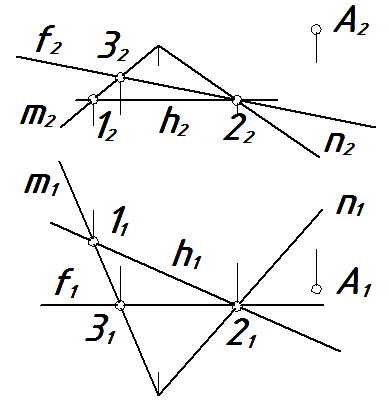

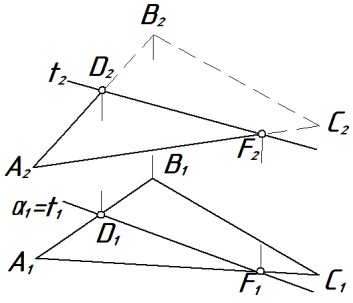

2.2.3. ПРОЕЦИРОВАНИЕ ПЛОСКОСТИ

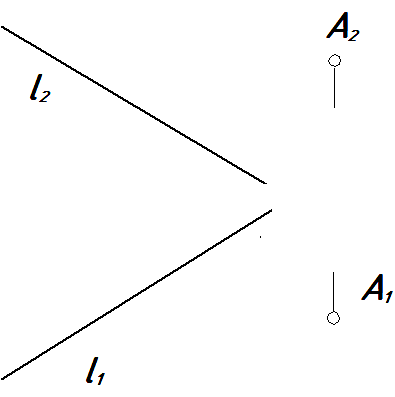

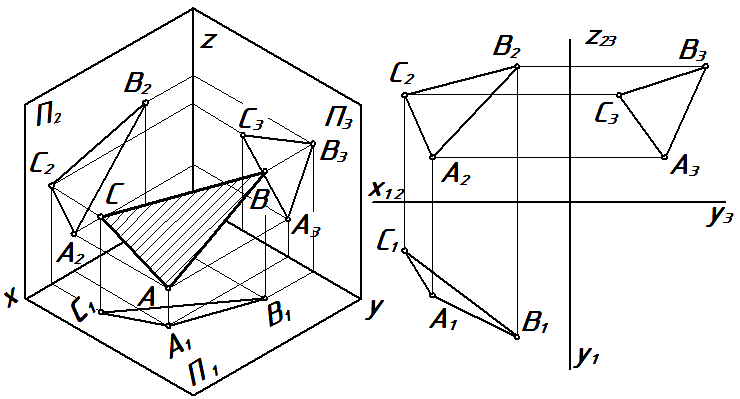

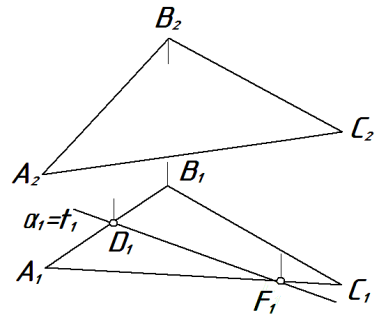

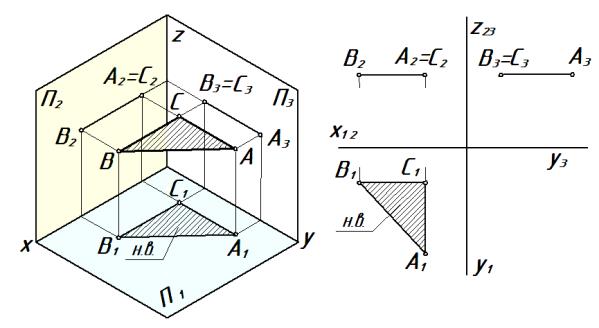

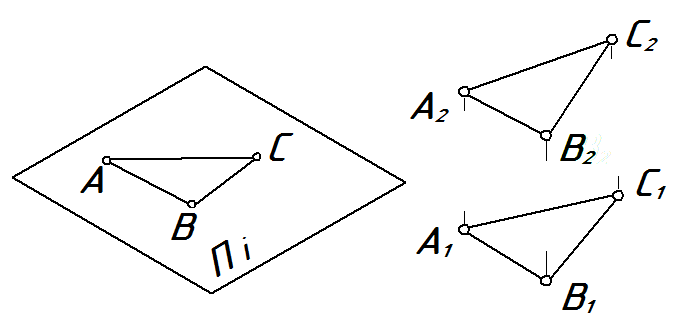

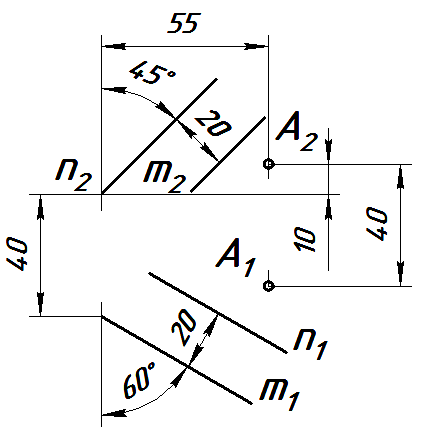

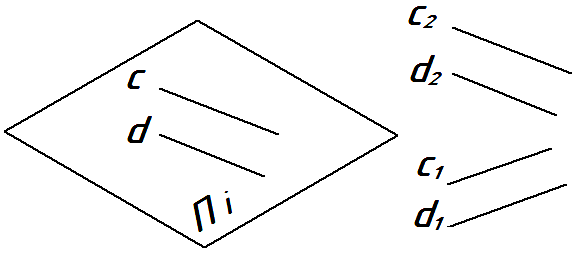

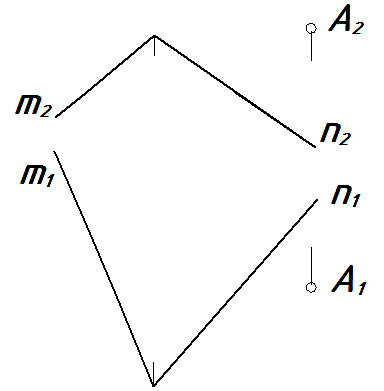

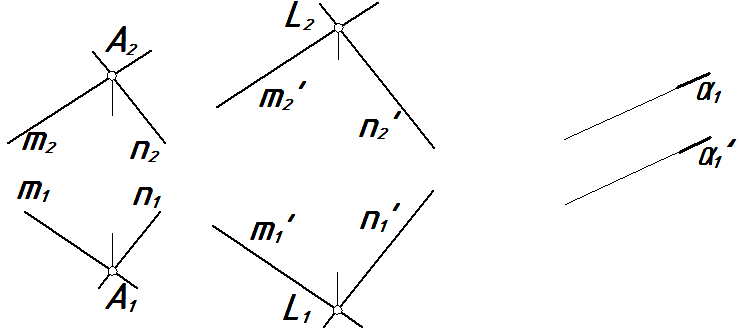

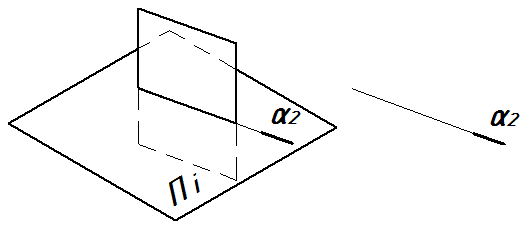

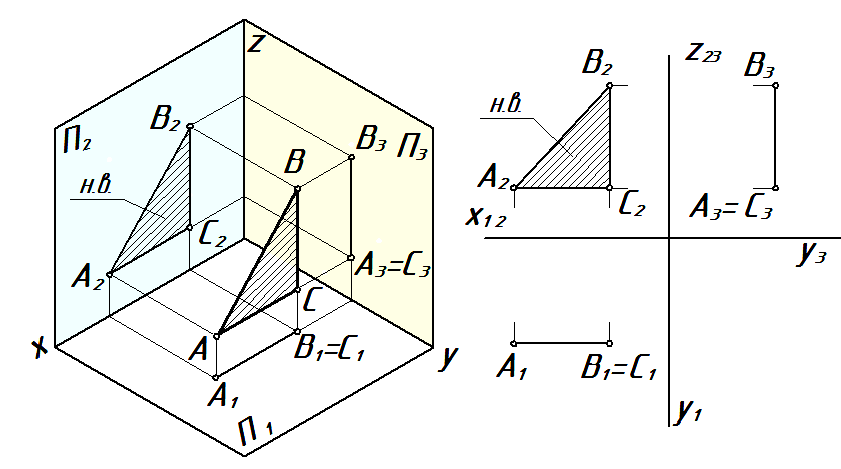

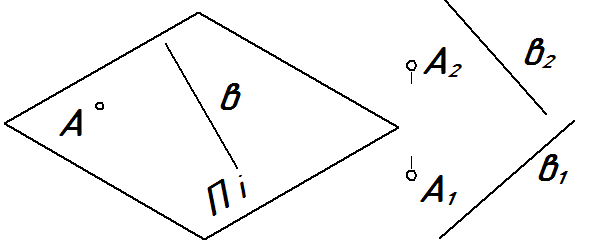

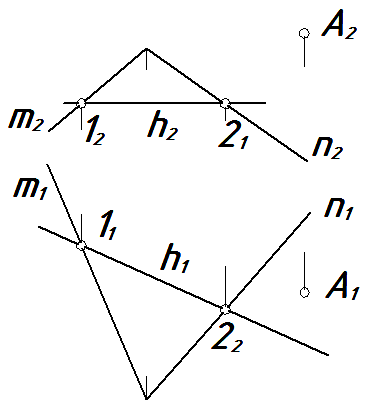

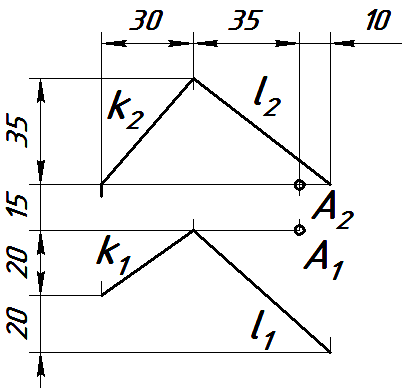

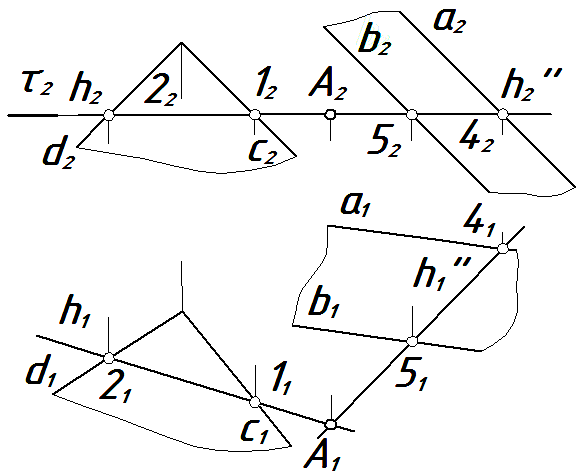

Плоскость на чертеже может быть задана тремя точками, прямой и точкой, двумя параллельными прямыми, плоской фигурой, двумя пересекающимися прямыми или следом.
