Технологическая карта на возведение кирпичных стен и перекрытий типового этажа

3. Технологический раздел

3.1. Технологическая карта на возведение кирпичных стен и перекрытий типового этажа

3.1.1. Область применения

Данная технологическая карта разработана на производство кирпичной кладки и монтаж сборных железобетонных конструкций типового этажа 9-этажного кирпичного жилого дома.

В технологической карте рассмотрены следующие работы:

• Кирпичная кладка наружных кирпичных стен общей толщиной 510 мм;
• Кладка внутренних кирпичных стен;
• Укладка перемычек;
• Монтаж сборных железобетонных элементов лестниц и перекрытий с сопутствующими работами.

3.1.2. Технология и организация выполнения работ

Выбор способа ведения монтажных работ

Методы монтажа выбирают на основании технологических и конструктивных особенностей здания, а также технической оснащенности строительно-монтажной организации с учетом современных методов ведения монтажных работ, позволяющих повысить качество и скорость, а также снизить стоимость монтажа.

В зависимости от последовательности установки конструктивных элементов применяют следующие методы: дифференцированный (последовательный), параллельный и смешанный.

Для кирпичных зданий рекомендуется использовать смешанный метод, в котором отдельные процессы идут последовательно, основные параллельно. Кроме этого, выбирается несколько потоков строительства, определяемые количеством монтажных кранов.

При строительстве необходимо осуществлять определенную последовательность работ. Выделяют следующие основные комплексы строительных работ: подготовительные работы; работы по возведению подземной части здания (нулевой цикл); возведение надземной части здания; отделочные работы; благоустройство и подготовка объекта к сдаче.

Подготовительные работы

Подготовительные работы начинают строительный цикл. В них входят:

• расчистка территории строительства — очистка от мусора, объектов и предметов, мешающих строительству, удаление растительности;
• планировка территории — срезка растительного слоя (снятый грунт используется при озеленении территории, разбивка и разработка планировочных выемок и насыпей;
• геодезические работы по разбивке свай и установлению соответствующих геодезических знаков (реперов);
• ограждение территории и устройство временных зданий;
• устройство временных дорог, временных сетей водоотвода, канализации, электроснабжения строительной площадки.

Нулевой цикл

Нулевой цикл включает в себя:

• механическую разработку грунта — это одна из первых работ нулевого цикла, выполняется при помощи экскаватора, работы ведутся в две смены. Все работы, связанные с возведением подземной части, начинаются с разработки котлована. Рытье котлована для технического подполья осуществляется одноковшовым экскаватором. Часть грунта, необходимая для обратной засыпки пазух фундамента с наружной стороны, укладывается в отвал, остальная часть грунта увозится на самосвалах. Отрывку и перемещение грунта производят экскаватором Hitachi EX 120 и бульдозером Komatsu D65EX-16.
• доработку грунта вручную и рытье траншей выполняют по окончании отрывки котлована;
• устройство подготовки под полы производится после завершения доработки грунта и до начала монтажа элементов фундамента, ведется совместно с устройством вводов и завершается раньше;
• устройство вводов начинают после окончания доработки грунта и ведут параллельно с устройством подготовки под полы и монтажом конструкций фундамента;
• монтаж элементов фундамента — основной процесс при выполнении работ нулевого цикла, который ведется в две смены. Монтаж сборных фундаментов ведут одновременно с ручной доработкой грунта и подсыпкой песчаной постели. Монтаж блоков фундаментов, стен подвала и плит перекрытия над техническим подпольем выполняют автокраном КС-55713-1В-4, позволяющим монтировать груз на глубину 3 м.
• монтаж трубопроводов начинают после устройства вводов и ведут в две смены;
• вертикальную обмазочную гидроизоляцию — выполняют при завершении монтажа элементов фундамента параллельно с работами по монтажу трубопроводов;
• обратная засыпка в пазух с тромбованием вручную — завершающая работа нулевого цикла, производится по окончании монтажа трубопроводов, ведется бульдозером в две смены. Засыпку пазух котлованов снаружи осуществляют после монтажа и сварки перекрытия. Засыпку производят бульдозером с послойным уплотнением ручными электротрамбовками ТСС TSS RM75H 207500. Отмостку устраивают непосредственно после обратной засыпки.

С учетом машинного парка строительной организации и его наличного состава для данного строительства целесообразен экскаваторный способ комплексной механизации земляных работ, так как универсальность одноковшовых экскаваторов, а также возможность их работы с различными видами транспорта позволяют применить этот способ при грунтах различных групп. Подбор комплекта машин выполнен исходя из механизированного объема земляных работ с погрузкой на самосвалы и в отвал. Принят экскаватор Hitachi EX 120.

Транспортирование грунта осуществляется автосамосвалами КамАЗ 55111. Разравнивание грунта производят бульдозер D61PX-15. Зачистка и планировка грунта выполняют бульдозером D61PX-15. Уплотняют грунт виброкатком ТСС TSS RM75H 207500. Марки автосамосвалов приняты исходя из емкости ковша экскаватора — 0,5 м3; грузоподъемности самосвалов — 15 т, расстояния транспортирования грунта — 1,5 км.

Возведение надземной части

Этот цикл начинают с устройства подкрановых путей и монтажа крана. После завершения монтажа крана начинают монтаж поэтажных конструкций и монтаж конструкций крыши, которые производятся последовательно в две смены.

После монтажа конструкций крыши начинают следующий перечень работ, которые ведутся параллельно: устройство кровли; заполнение оконных проемов; заполнение дверных проемов; устройство встроенных шкафов и антресолей; устройство подготовки под полы; монтаж инженерного оборудования, выполняется в две смены; 1 стадия электромонтажных работ.

Остекление начинается позже и выполняется параллельно с работой по заполнению оконных проемов, завершаясь одновременно. Остекление ведется также совместно с подгонкой оконных переплетов. Остекление производят перед штукатурными работами. Это необходимо для нормального высыхания штукатурки и исключения сквозняков.

Следующие работы совмещаются со всеми остальными: монтаж лифта, начинают после монтажа поэтажных конструкций и совмещают с выполнением вышеперечисленных работ; отделку фасада, начинают по завершению устройства кровли. Демонтаж башенного крана производится после устройства кровли.

Отделочные работы

Они включают в себя: затирку поверхностей; малярные работы; устройство полов (керамических, линолеумных, паркетных, цементных).

До начала отделочных работ должны быть выполнены: строительные работы, 1 этап сантехнических и электромонтажных работ, остекление.

После затирки поверхностей выполняют 2 стадию электромонтажных работ, устройство цементных и керамических полов (последовательно), малярные работы. Все эти работы ведется параллельно. Малярные работы включают в себя клеевую окраску потолков и стен; масляную окраску дверей, окон, панелей, стен, труб, радиаторов и дощатых полов; оклейка стен обоями, и производятся в две смены.

Далее следуют 2 стадия электромонтажных работ (установка включателей, розеток и т. д.) и 2 стадия санитарно-технических работ (установка раковин, умывальников, ванн и т. д.). После малярных работ так же выполняют настил линолеумных и паркетных полов, и установку оконных приборов. Данные работы выполняются совместно.

Благоустройство и подготовка объекта к сдаче

Включает в себя: окончательную планировку вокруг здания; устройство подъездов к зданию; устройство отмостки вокруг здания; устройство газонов; посадку деревьев; устройство детских и спортивных площадок.

Благоустройство территории начинается после завершения малярных работ, демонтажа крана, наружной отделки фасада и продолжаются до подготовки объекта к сдаче. Неучтенные работы разбиты на три части. Наиболее точная и детальная последовательность работ приведена в календарном графике производства работ.

Решение о выборе грузозахватного приспособления приведен в таблице 3.1.

Таблица 3.1. Выбор грузозахватных устройств и приспособлений

№ п/п	Наименование, марка назначение приспособления	Эскиз	Грузоподъемность, т	Высота строповки, м	Масса, кг	Количество, шт.
1	Строп 4-х ветвевой 4СК-12,5 применяется для поднятия плит перекрытия, лестничных площадок		12,5	3,1	113	1
2	Строп 4-ехветвевой 4СК-3,2 применяется для поднятия поддона с кирпичом		3,2	3	23	1
3	Полуавтоматический захват ПЭК-26 применяется для установки лестничных маршей		25	—	920	1
4	Строп 2-х ветвевой 2СК-3,2 применяется для поднятия перемычек		3,2	5	28	1
5	Строп 4-х ветвевой 2СК-3,2 применяется для поднятия ящика с раствором		3,2	3	23	1

Кладка кирпичных стен

До возведения стен здания должны быть выполнены следующие работы:

• работы по организации строительной площадки;
• оформлена техническая документация, выданы исполнительные рабочие чертежи и технические карты;
• размещены на стройплощадке, согласно стройгенплану, машины, материалы и подземно-транспортное оборудование;
• обеспечено достаточное освещение всей территории площадки, проходов, проездов и рабочих мест;
• созданы условия для безопасного и безвредного выполнения работ на строительной площадке и рабочих местах;
• созданы санитарно-гигиенические условия работающим на строительной площадке;
• введен в действие монтажный кран;
• закончены все работы по подземной части здания, прокладки инженерных сетей и устройству проходов, подъездов и мест складирования материалов;
• обеспечено снабжение электроэнергией и водой;
• подготовлены и установлены в зоне работы бригады необходимый инвентарь, приспособления, инструмент и средства для безопасного ведения работ;
• установлены подмости;

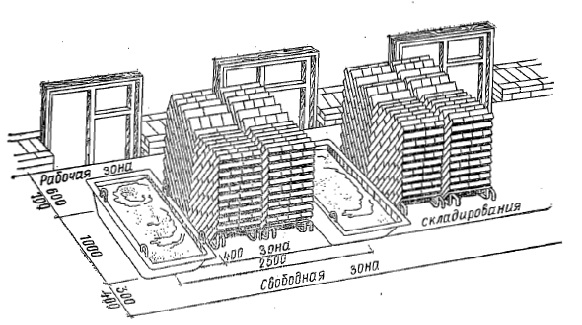

• доставлен на подмости кирпич в количестве, необходимом для двухчасовой работы;

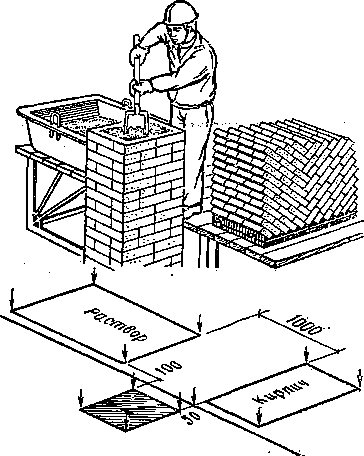

• расставлены ящики для раствора;

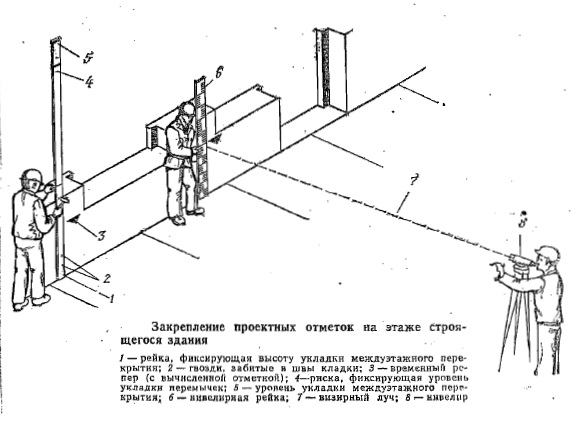

• установлены порядовки с указанием на них отметок оконных и дверных проемов;
• получены и заведены все необходимые материалы и изделия для ведения работ.
