Технологическая карта устройства кровельного покрытия из гибкой черепицы RUFLEX

Введение

Уважаемый покупатель! Мы благодарим вас за то, что вы остановили свой выбор на продукции RUFLEX. По нашему мнению, данная техническая информация поможет вам максимально качественно выполнить кровельное покрытие в соответствии со стандартами укладки гибкой черепицы RUFLEX.

Вы быстро освоите основные тонкости монтажа кровли, поймете правильную последовательность работ и сможете проконтролировать строителей, которые ведут работы на вашем объекте.

Данная технологическая карта разработана для устройства кровельного покрытия из гонтов гибкой черепицы RUFLEX для коттеджей, имеющих уклон ската от 11,3° до 90°. Работы по устройству кровли рекомендуется проводить при положительной температуре наружного воздуха, однако возможен монтаж при температуре до –15° С, если нет снегопада и дождя. Для выполнения кровельных работ должны привлекаться специализированные организации, имеющие лицензию.

Если у вас возникнут какие-либо вопросы или затруднения по применению наших кровельных материалов, то мы всегда будем рады вам помочь. Рекомендуем вам также использовать другие наши информационные брошюры – «Инструкция по монтажу» и «Руководство по проектированию» для более глубокого изучения частных вопросов. С уважением, Торговый дом “Руфлекс”

Содержание

• Спецификация — 5
• Расчетные параметры типового дома — 7
• Поэтапные планы кровли — 9
• План кровли: схема расположения конструктивных элементов кровли — 10
• Этап 1: укладка сплошного основания — 11
• Этап 2: укладка подкладочного ковра — 12
• Этап 3: укладка ендового ковра и коньково-карнизной черепицы — 13
• Этап 4: организация системы водостока — 14
• Этап 5: организация вентиляции подкровельного пространства — 15
• Этап 6: монтаж рядовой черепицы RUFLEX — 16
• «Кровельный пирог» и узлы кровли — 17
• Последовательное расположение слоев материалов в «кровельном пироге» снаружи внутрь здания — 18
• Схема «кровельного пирога» — 19
• Схема вентиляции подкровельного пространства в разрезе — 20
• Узел 1: примыкание кровли к дымовой трубе — 21
• Узел 2: примыкание кровли к трубе круглого сечения — 22
• Узел 3: примыкание кровли к кирпичной стене — 23
• Узел 4: конструкция карнизных свесов мансардного этажа — 24
• Узел 5: вариант установки водосточного желоба — 25
• Узел 6: коньковый узел крыши мансардного этажа с коньковым дефлектором Alipai — 26
• Узел 7: коньковый узел крыши мансардного этажа с кровельными вентиляторами KTV и Vilpe — 26
• Узел 8: коньковый узел крыши мансардного этажа c деревянным аэратором — 27
• Узел 9: коньковый узел крыши мансардного этажа c пластиковым аэратором — 27
• Узел 10: схема расположения мансардного окна в полости крыши — 28
• Для заметок — 29

Спецификация

Информация о продавце:

• Название компании:
• Адрес офиса:
• ФИО продавца:
• Контактный телефон:
• e-mail:
• ФИО специалиста по шеф-монтажу:
• Дата шеф-монтажа:

Расчетные параметры кровли типового дома

Параметр	Ед. изм.	Кол-во
Площадь кровли	м2	188,5
Длина конька	п. м	25,5
Длина карниза	п. м	37,4
Длина торцевых частей	п. м	24,5
Длина ендов	п. м	6,9
Длина примыканий	п. м	7,9
Периметр труб	п. м	4,9
Площадь утепления	м2	135

Расчет материалов

Расчет паро- и ветрогидроизоляции	Ед. изм.	Кол-во
Диффузионная мембрана (1 рул. 75 м2)	рул.	3
Пароизоляция теплоотражающая (1 рул. 75 м2)	рул.	2
Скотч для пароизоляции (0,1х100 м)	рул.	1
Скотч универсальный (0,06х25 м)	рул.	6

Расчет мансардных окон	Ед. изм.	Кол-во
Мансардное окно 66х118 см	шт.	1
Оклад для плоских кровельных материалов	шт.	1
Наружный гидроизоляционный оклад	шт.	1
Внутренний пароизоляционный оклад	шт.	1
Теплоизоляционный пояс	шт.	1

Расчет комплектующих материалов для гибкой черепицы RUFLEX	Ед. изм.	Кол-во
Рядовая черепица RUFLEX SUPER (3 м2/уп.)	уп.	65
Коньково/карнизная черепица (12 п. м/20 п. м)	уп.	4
Ендовый ковер (0,7 м х 10 м)	рулон	2
Клей К-36 (при применении подкладочного ковра по всей площади кровли, 10 л)	шт.	3

Расчет утеплителя	Ед. изм.	Кол-во
Утеплитель 1000х600х50 (общая толщина 200 мм)	м3/уп.	27
Подкладочный ковер RUFLEX (1х15 м)	рул.	15
Гвозди (1 уп/5 кг)	кг	15
Карнизная планка (2 п. м)	шт.	19
Фронтонная планка (2 п. м)	шт.	13
Планка примыкания (фартуков) (2 п. м)	шт.	4

Расчет дополнительных элементов

Расчет подшивки карнизного свеса	Ед. изм.	Размер, мм	Кол-во
Софит перфорированный белый	шт.	3600х305	52
J-профиль	шт.	3660	17
J-фаска	шт.	3660	17
Н-профиль соединительный	шт.	3600	2

Расчет количества сплошного основания	Ед. изм.	Кол-во
ОСП-3 9мм (2,5х1,25) 3,125 кв.м.	шт.	64

Расчет водосточной системы	Ед. изм.	Кол-во
Желоб водосточный 4 м	шт.	5
Желоб водосточный 3 м	шт.	6
Воронка расширительная	шт.	5
Соединительный элемент для желобов	шт.	7
Заглушка желоба	шт.	4
Внешний угол желоба 90°	шт.	1
Внутренний угол желоба 90°	шт.	1
Кронштейн для желоба, длинный	шт.	68
Труба водосточная 4 м	шт.	5
Колено 60°	шт.	10
Наконечник трубы	шт.	5
Хомут для труб, пластиковый (2 шт.)	комплект	8
Решетка воронки	шт.	5
Клей 200 г	шт.	2

Расчет количества подкровельных вентиляционных элементов	Ед. изм.	Кол-во
Аэратор (коньковый), 1,2 м.п.	шт.	7
Подкровельный вентиль	шт.	4

Поэтапные планы кровли

Схема расположения конструктивных элементов кровли.

Условные обозначения:

• К — конек, ребро
• КС — карнизный свес
• ФС — фронтонный свес
• Е — ендова
• П — примыкание к стенам и трубам
• Р — разжелобок
• i — уклон ската, градусы

•

  — мансардное окно

Этап 1: Укладка сплошного основания

Примечание:

1. При выполнении основания из сплошного деревянного настила перепад по высоте не должен быть более 1-2 мм.
2. Крепление сплошного основания к обрешетке осуществляется оцинкованными саморезами (гвоздями) с шагом 250 мм.
3. Плиты основания монтируются в шахматном порядке.
4. Между плитами сплошного основания предусмотреть компенсирующий зазор не более 3 мм.

Этап 2: Укладка подкладочного ковра

Примечание:

1. Укладка подкладочного ковра первоначально производится в ендовой, а затем по остальным участкам кровли.
2. Укладка подкладочного ковра ведется в направлении от пониженных участков к повышенным параллельно карнизному свесу с нахлестом в поперечном направлении 150 мм и 100 мм в продольном.
3. К основанию подкладочный ковер крепится оцинкованными гвоздями с широкими шляпками с шагом 200 мм. Швы нахлеста герметизируются клеем RUFLEX К-36.

Этап 3: Укладка ендового ковра и коньково-карнизной черепицы

Этап 4: Организация системы водостока

Примечание: Вариант монтажа металлического кронштейна см. узел 5.

Этап 5: Организация вентиляции подкровельного пространства

Примечание:

1. Приток воздуха необходимо обеспечить через подшивку карнизного свеса.
2. Вытяжка из подкровельного пространства осуществляется с помощью коньковых аэраторов, либо кровельными вентилями Vilpe Vent.

Этап 6: Монтаж рядовой черепицы RUFLEX

Примечание:

1. Во избежание цветовых отклонений используют кровельные плитки вперемешку из 4-5 упаковок.
2. Укладка карнизной и рядовой черепицы RUFLEX начинается от центра карнизного свеса в направлении торцевых частей кровли.
3. Первый ряд черепицы укладывают так, чтобы ее нижняя кромка располагалась на 10 мм выше нижнего края карнизной черепицы, а “лепестки” черепицы закрывали места стыка карнизных черепиц.

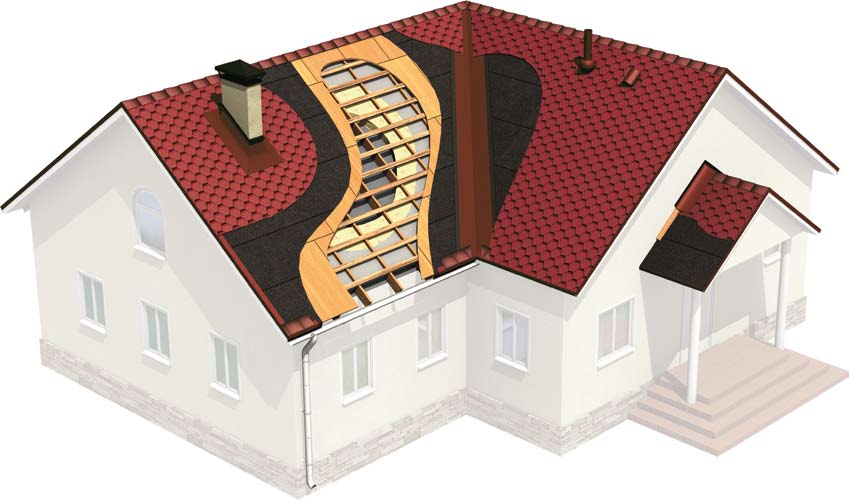

«Кровельный пирог» и узлы кровли

Последовательное расположение слоев материалов в «кровельном пироге» снаружи внутрь здания:

1. Гибкая черепица RUFLEX SUPER
2. Подкладочный материал RUFLEX К-EL
3. Основание под черепицу (ОСП-3, ФСФ)
4. Обрезная доска или брусок
5. Контрбрус 50х50 мм
6. Супердиффузионная мембрана
7. Стропильная балка
8. Утеплитель
9. Контробрус 50х50 мм
10. Дополнительный утеплитель
11. Пароизоляционная пленка
12. Доска
13. Подшивка (вагонка, сайдинг и т.п)

Схема «кровельного пирог» и вентиляция

Схема «кровельного пирога»:

1. Гибкая черепица RUFLEX SUPER
2. Подкладочный материал RUFLEX K-EL
3. Основание под черепицу (ОСП-3, ФСФ)
4. Обрезная доска, либо брус с шагом рассчитанным по проекту
5. Контрбрус 50х50 мм для обеспечения вентиляционного зазора не менее 5 см
6. Супердиффузионная мембрана
7. Утеплитель (плотностью 30-140 кг/м3)
8. Стропильная балка
9. Контрбрус 50х50 мм, устанавливаемый поперек стропил для укладки дополнительного слоя утеплителя
10. Дополнительный утеплитель (плотностью 30-140 кг/м3)
11. Пароизоляционная пленка
12. Доска (каркас для создания воздушного зазора 2-5 см)
13. Подшивка

Примечание: Стыки элементов основания следует располагать вразбежку с зазором 2-4 мм. Перепады по высоте между элементами основания не должны превышать 2 мм.

Узлы примыкания

Узел 1: Примыкание кровли к дымовой трубе.

Узел 2: Примыкание кровли к трубе круглого сечения.

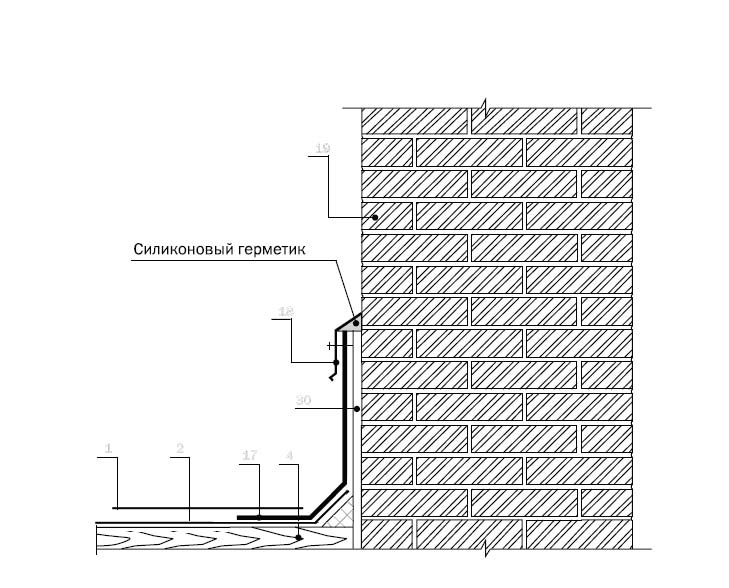

Узел 3: Примыкание кровли к кирпичной стене.

Конструктивные узлы

Узел 4: Конструкция карнизных свесов мансардного этажа. [IMAGE_38] Примечание: Гидроизоляционную пленку вывести на наружную грань стены и закрепить на бруске. Пароизоляционную пленку завести на стену и закрепить ее с помощью двустороннего скотча.

Узел 5: Вариант установки водосточного желоба. [IMAGE_39]

Коньковые узлы

Узел 6: Коньковый узел крыши мансардного этажа с коньковым дефлектором Alipai. [IMAGE_40]

Узел 7: Коньковый узел крыши мансардного этажа с кровельными вентиляторами KTV и Vilpe. [IMAGE_41]

Узел 8: Коньковый узел крыши мансардного этажа c деревянным аэратором. [IMAGE_42]

Узел 9: Коньковый узел крыши мансардного этажа c пластиковым аэратором. [IMAGE_43]

Мансардное окно

Узел 10: Схема расположения мансардного окна в полости крыши. [IMAGE_44]
