Проверка эффективности очистки
7. Для окончательной проверки правильного подбора выбранного типа циклона определяется расчетная эффективность очистки воздуха в циклоне: ηр = 0,5∙(1+Ф(x)) (33).
Расчет эффективности очистки циклона ηр сводится к нахождению параметра х, зависящего от характеристик циклона и улавливаемой пыли: x = (lg(d50т / d50) / σч) + (lg(η) / σч) (34).
Так как условия работы выбранного циклона отличаются от условий работы типового циклона, то необходимо пересчитать характерное значение для данного типа циклона d50тт в значение d50т: d50т = d50тт * (D / Dт) * (wт / w) * (ρчт / ρч) * (μ / μт) (35).
Динамическая вязкость воздуха μ при данной температуре определяется по формулам (36) и (37).
Рассчитав величину х, необходимо определить значение функции Ф(х) по полиному пятой степени (39) или по таблице 4.
После расчета значения Ф(х), определяют коэффициент эффективности очистки циклона ηр по формуле (33). Если расчетное значение ηр окажется меньше требуемого ηт, то нужно выбрать другой тип циклона с большим значением коэффициента гидравлического сопротивления и повторить проектный расчет до выполнения условия: ηр > ηт (40).
Заключительный этап

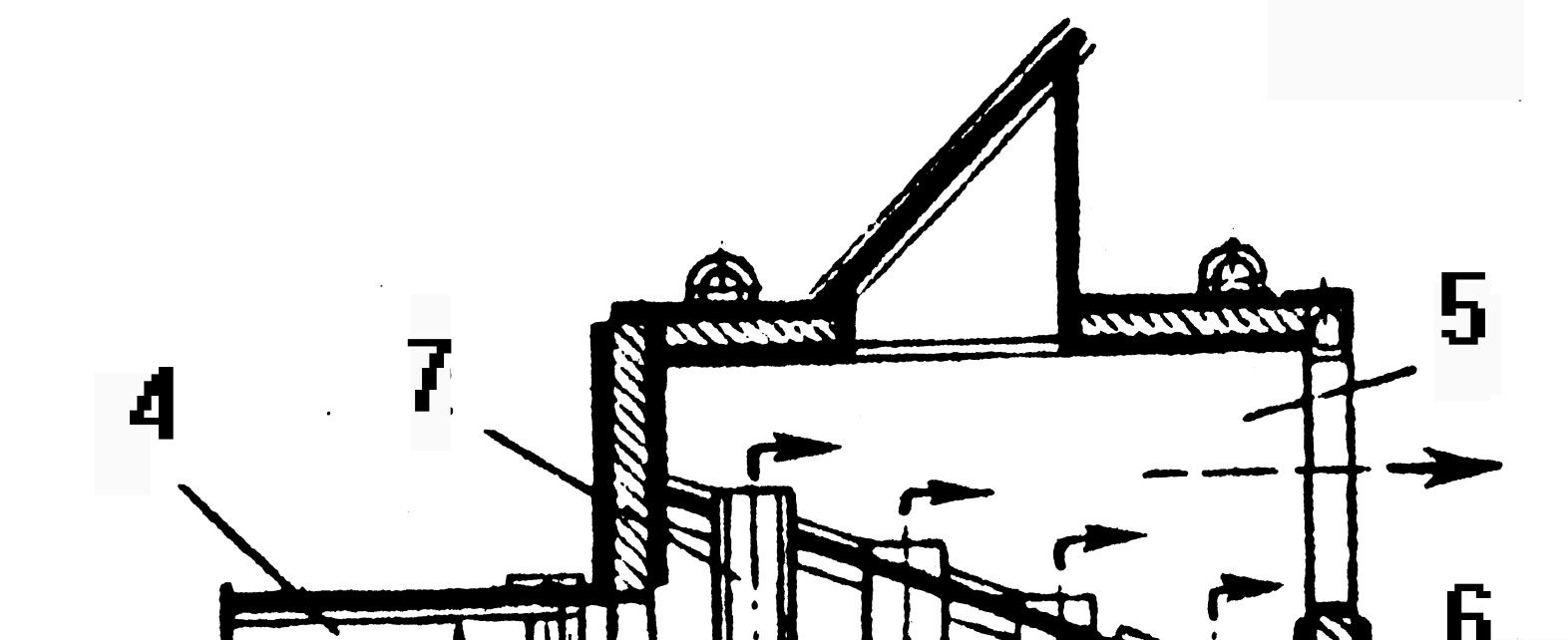

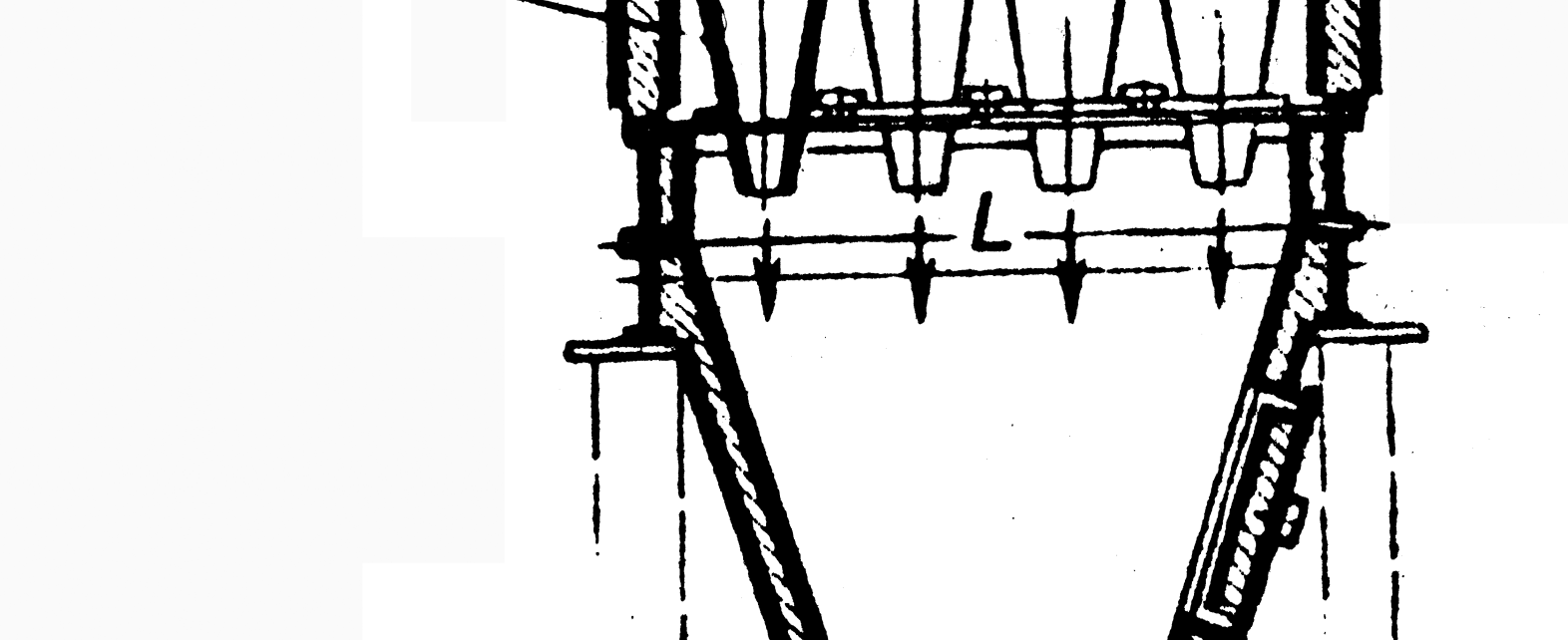

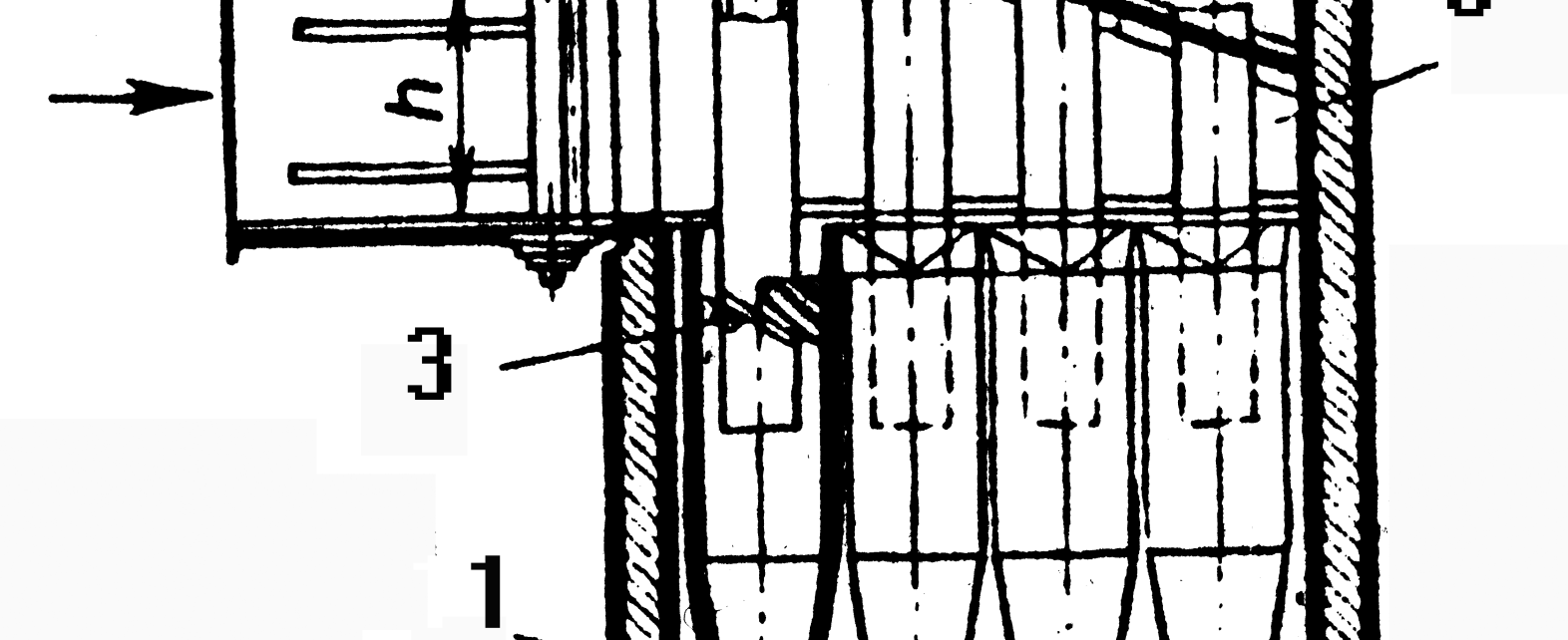

Заключительным этапом выполнения расчетно-графической работы №2 является выполнение чертежа циклона с бункером для сбора пыли или группы циклонов, объединенных общим бункером, подобранных в результате проведенных расчетов на ватмане формата А4. Конструктивные схемы цилиндрического и конического циклонов приведены на рис. 2. Основные геометрические характеристики циклонов заданы в табл. 5 и 6. Все геометрические размеры цилиндрических и конических циклонов приведены в долях внутреннего диаметра D.
Для всех типов циклонов бункеры имеют цилиндрическую форму диаметром Dб, равным для цилиндрических Dб = 1,5∙D, а для конических Dб = (1,1÷1,2)∙D.
Высота цилиндрической части бункера Hб составляет Hб = 0,8∙D, днище бункера выполняется с углом 60° между стенками, выходное отверстие бункера dб имеет диаметр 250 или 500 мм.
Таблицы исходных данных
| № варианта | Станки | d50, мкм | σч, кг/м3 | ρч, кг/м3 | t, °C |
|---|---|---|---|---|---|
| 1 | С 1 по 11 | 25 | 2,5 | 1200 | 15 |
| 2 | С 3 по 13 | 30 | 2,7 | 1300 | 16 |
| 3 | С 5 по 15 | 35 | 2,9 | 1400 | 17 |
| 4 | С 7 по 17 | 40 | 3,1 | 1500 | 18 |
| 5 | С 9 по 19 | 45 | 3,3 | 1600 | 19 |
| 6 | С 11 по 21 | 50 | 3,5 | 1700 | 20 |
| 7 | С 13 по 23 | 25 | 3,6 | 1650 | 21 |
| 8 | С 15 по 25 | 30 | 3,4 | 1550 | 22 |
| 9 | С 17 по 27 | 35 | 3,2 | 1450 | 23 |
| 10 | С 19 по 29 | 40 | 3,0 | 1350 | 24 |
| 11 | С 21 по 31 | 45 | 2,8 | 1250 | 25 |
| 12 | С 23 по 33 | 50 | 2,6 | 1150 | 26 |
| 13 | С 25 по 35 | 25 | 2,5 | 1200 | 27 |
| 14 | С 27 по 37 | 30 | 2,7 | 1300 | 28 |
| 15 | С 29 по 39 | 35 | 2,9 | 1400 | 29 |
| 16 | С 31 по 41 | 40 | 3,1 | 1500 | 30 |
| 17 | С 33 по 43 | 45 | 3,3 | 1600 | 15 |
| 18 | С 35 по 45 | 50 | 3,5 | 1700 | 16 |
| 19 | С 37 по 47 | 25 | 3,6 | 1650 | 17 |
| 20 | С 39 по 49 | 30 | 3,4 | 1550 | 18 |
| 21 | С 41 по 51 | 35 | 3,2 | 1450 | 19 |
| 22 | С 43 по 53 | 40 | 3,0 | 1350 | 20 |
| 23 | С 45 по 55 | 45 | 2,8 | 1250 | 21 |
| 24 | С 47 по 57 | 50 | 2,6 | 1150 | 22 |
| 26 | С 49 по 59 | 25 | 2,5 | 1200 | 23 |
| 27 | С 51 по 61 | 30 | 2,7 | 1300 | 24 |
| 28 | С 53 по 63 | 35 | 2,9 | 1400 | 25 |
| 29 | С 55 по 65 | 40 | 3,1 | 1500 | 26 |
| 30 | С 57 по 67 | 45 | 3,3 | 1600 | 27 |
| 31 | С 59 по 69 | 50 | 3,5 | 1700 | 28 |
| 32 | С 61 по 71 | 25 | 3,6 | 1650 | 29 |
| 33 | С 63 по 73 | 30 | 2,5 | 1600 | 30 |
| 34 | С 65 по 75 | 35 | 2,6 | 1550 | 15 |
| № | Наименование оборудования | Расход, м3/ч | Выход пыли, кг/ч |
|---|---|---|---|
| 1 | Станок круглопильный ЦА-2А | 850 | 32,5 |
| 2 | Станок круглопильный универсальный Ц6-2 | 840 | 2,13 |
| 3 | Станок прирезной однопильный ЦДК4-2 | 698 | 9,75 |
| 4 | Станок прирезной однопильный ЦДК4-3 | 1000 | 9,75 |
| 5 | Станок прирезной пятипильный ЦДК5-2 | 1200 | 32,5 |
| 6 | Станок прирезной десятипильный ЦМР-2 | 5004 | 32,5 |
| 7 | Станок торцовочный с автоподачей ЦПА-2 | 840 | 68,64 |
| 8 | Станок торцовочный ЦПА-40 | 633 | 7,47 |
| 9 | Станок ленточнопильный ЛС40-01 | 435 | 18,85 |
| 10 | Станок ленточнопильный ЛС80-60 | 1272 | 18,85 |
| 11 | Станок фрезерный Ф-4 | 1350 | 1,35 |
| 12 | Станок фрезерный Ф-5 | 1500 | 1,35 |
| 13 | Станок фрезерный Ф-6 | 1350 | 1,35 |
| 14 | Станок фрезерный ФС-1 | 1350 | 2,29 |
| 15 | Станок фрезерный ФСА | 1160 | 2,6 |
| 16 | Станок фрезерный ФСА-1 | 1350 | 2,6 |
| 17 | Станок фрезерный ФСШ-1 | 1350 | 2,6 |
| 18 | Станок фрезерный ФСШ-11 | 1350 | 2,6 |
| 19 | Станок фрезерный ВФК-2 | 400 | 2,11 |
| 20 | Станок фрезерный Ф1К-2 | 1000 | 2,6 |
| 21 | Станок карусельный Ф1К-2А | 2000 | 6,24 |
| 22 | Станок сверлильно-пазовальный СВА-2М | 150 | 2,03 |
| 23 | Станок сверлильный СГПВ-1А | 1000 | 1,81 |
| 24 | Станок сверлильно-пазовальный СВПГ-2 | 950 | 3,25 |
| 25 | Станок сверлильно-пазовальный СВПГ-2В | 950 | 3,25 |
| 26 | Станок сверлильно-пазовальный СВПГ-3 | 513 | 3,25 |
| 27 | Станок для заделки сучков СВСА-3 | 500 | 0,98 |
| 28 | Станок строгальный С10-3 | 4572 | 13 |
| 29 | Станок строгальный С16-1А | 3648 | 18,85 |
| 30 | Станок строгальный С16-2А | 4560 | 18,85 |
| 31 | Станок строгальный С16-4А | 5690 | 18,85 |
| 32 | Станок строгальный С26-2М | 4104 | 37,7 |
| 33 | Станок фуговальный СФ4-1 | 1500 | 26 |
| 34 | Станок фуговальный СФА4-1 | 1500 | 26 |
| 35 | Станок фуговальный СФ6 | 1320 | 19,5 |
| 36 | Станок фуговальный СФ6-1 | 1600 | 19,5 |
| 37 | Станок фуговальный СФК6-1 | 1600 | 19,5 |
| 38 | Станок фуговальный С2Ф4-1 | 1764 | 16,25 |
| 39 | Шипорезный полуавтомат ШЛХ-2 | 756 | 4,16 |
| 40 | Станок шипорезный ШЛХ-3 | 595 | 4,16 |
| 41 | Станок шипорезный ШПА-40 | 1907 | 4,59 |
| 42 | Станок шипорезный ШПК-40 | 1270 | 4,59 |
| 43 | Станок шипорезный ШО10-4 | 2016 | 13,0 |
| 44 | Станок шипорезный ШО16-4 | 2016 | 17,55 |
| 45 | Станок шипорезный ШО16-А | 3332 | 13,0 |
| 46 | Станок шипорезный ШО15А-1 | 3332 | 17,55 |
| 47 | Станок шипорезный ШО-6 | 5735 | 13,0 |
| 48 | Станок шипорезный ШД-10 | 6042 | 18,2 |
| 49 | Станок шипорезный ШД-12 | 11668 | 18,2 |
| 50 | Станок шипорезный Д10-8 | 7200 | 18,2 |
| 51 | Станок шипорезный Ш2ПА-2 | 4562 | 9,1 |
| 52 | Станок круглопалочный КПА-20 | 586 | 58,5 |
| 53 | Станок круглопалочный КПА20-1 | 801 | 58,5 |
| 54 | Станок круглопалочный КПА50 | 798 | 58,5 |
| 55 | Станок круглопалочный КПА50-1 | 848 | 58,5 |
| 56 | Станок шлифовальный ШлПС-5П | 3000 | 3,38 |
| 57 | Станок шлифовальный ШлПС-7 | 3000 | 6,695 |
| 58 | Станок шлифовальный ШлПС-9 | 14250 | 45,045 |
| 59 | Станок шлифовальный ШлПС-10 | 14256 | 45,045 |
| 60 | Станок шлифовальный ШлК6 | 5087 | 44,5 |
| 61 | Станок шлифовальный 2ШлКА | 34000 | 260 |
| 62 | Станок шлифовальный 2ШлКН | 34000 | 260 |
| 63 | Станок шлифовальный Шл3Ц12-2 | 11304 | 74,88 |
| 64 | Станок шлифовальный ШлДБ-4 | 2200 | 4,16 |
| 65 | Станок шлифовальный ШлДБ-5 | 4524 | 4,992 |
| 66 | Станок кромкошлифовальный ШлНСВ | 2400 | 1,43 |
| 67 | Станок шлифовальный Шл-2В | 707 | 1,0 |
| 68 | Станок калибровально-шлифовальный ДКШ-1 | 24668 | 1040 |
| 69 | Станок калибровальный ДКШ-3 | 65716 | 1170,0 |
| 70 | Станок шлифовальный ДКШ-6 | 45849 | 585 |
| 71 | Станок форматный ЦФ-2 | 9888 | 10,4 |
| 72 | Станок форматнообрезной ЦТ3Ф-1 | 2520 | 4,74 |
| 73 | Станок для раскроя плит ЦТМФ | 12207 | 17,2 |
| 74 | Станок усовочный УС | 550 | 5,2 |
| 75 | Станок цепнодолбежный ДЦА-4 | 500 | 4,23 |
| Показатель | ЦН-11 | ЦН-15 | ЦН-24 | СДК-ЦН-33 | СК-ЦН-34 | СК-ЦН-34м |
|---|---|---|---|---|---|---|
| wоп, м/с | 3,5 | 3,5 | 4,5 | 2,0 | 1,7 | 2,0 |
| Dmax, м | 2,0 | 2,0 | 3,0 | 1,5 | 2,0 | 2,0 |
| ξ500 (атм) | 245 | 155 | 75 | 520 | 1050 | — |
| ξ500 (сеть) | 250 | 163 | 80 | 600 | 1150 | 2000 |
| d50т, мкм | 3,65 | 4,5 | 8,5 | 2,31 | 1,95 | 1,3 |
| lg(ση) | 0,352 | 0,352 | 0,308 | 0,364 | 0,308 | 0,340 |
| х | Ф(х) | х | Ф(х) | х | Ф(х) | х | Ф(х) | х | Ф(х) |
|---|---|---|---|---|---|---|---|---|---|
| -2,70 | 0,0035 | 0,00 | 0,5000 | 0,54 | 0,7054 | 1,08 | 0,8599 | 1,62 | 0,9474 |
| -2,60 | 0,0047 | 0,02 | 0,5080 | 0,56 | 0,7123 | 1,10 | 0,8643 | 1,64 | 0,9495 |
| -2,50 | 0,0062 | 0,04 | 0,5160 | 0,58 | 0,7190 | 1,12 | 0,8686 | 1,66 | 0,9515 |
| -2,40 | 0,0082 | 0,06 | 0,5239 | 0,60 | 0,7257 | 1,14 | 0,8729 | 1,68 | 0,9535 |
| -2,30 | 0,0107 | 0,08 | 0,5319 | 0,62 | 0,7324 | 1,16 | 0,8770 | 1,70 | 0,9554 |
| -2,20 | 0,0139 | 0,10 | 0,5398 | 0,64 | 0,7389 | 1,18 | 0,8810 | 1,72 | 0,9573 |
| -2,10 | 0,0179 | 0,12 | 0,5478 | 0,66 | 0,7454 | 1,20 | 0,8849 | 1,74 | 0,9591 |
| -2,00 | 0,0228 | 0,14 | 0,5557 | 0,68 | 0,7517 | 1,22 | 0,8888 | 1,76 | 0,9608 |
| -1,90 | 0,0288 | 0,16 | 0,5636 | 0,70 | 0,7580 | 1,24 | 0,8925 | 1,78 | 0,9625 |
| -1,80 | 0,0359 | 0,18 | 0,5714 | 0,72 | 0,7642 | 1,26 | 0,8962 | 1,80 | 0,9641 |
| -1,70 | 0,0446 | 0,20 | 0,5793 | 0,74 | 0,7703 | 1,28 | 0,8997 | 1,82 | 0,9656 |
| -1,60 | 0,0548 | 0,22 | 0,5871 | 0,76 | 0,7764 | 1,30 | 0,9032 | 1,84 | 0,9671 |
| -1,50 | 0,0668 | 0,24 | 0,5948 | 0,78 | 0,7823 | 1,32 | 0,9066 | 1,86 | 0,9686 |
| -1,40 | 0,0808 | 0,26 | 0,6026 | 0,80 | 0,7881 | 1,34 | 0,9099 | 1,88 | 0,9699 |
| -1,30 | 0,0968 | 0,28 | 0,6103 | 0,82 | 0,7939 | 1,36 | 0,9131 | 1,90 | 0,9713 |
| -1,20 | 0,1151 | 0,30 | 0,6179 | 0,84 | 0,7995 | 1,38 | 0,9162 | 1,92 | 0,9726 |
| -1,10 | 0,1357 | 0,32 | 0,6255 | 0,86 | 0,8051 | 1,40 | 0,9192 | 1,94 | 0,9738 |
| -1,00 | 0,1587 | 0,34 | 0,6331 | 0,88 | 0,8106 | 1,42 | 0,9222 | 1,96 | 0,9750 |
| -0,90 | 0,1841 | 0,36 | 0,6406 | 0,90 | 0,8159 | 1,44 | 0,9251 | 1,98 | 0,9761 |
| -0,80 | 0,2119 | 0,38 | 0,6480 | 0,92 | 0,8212 | 1,46 | 0,9279 | 2,00 | 0,9772 |
| -0,70 | 0,2420 | 0,40 | 0,6554 | 0,94 | 0,8264 | 1,48 | 0,9306 | 2,10 | 0,9821 |
| -0,60 | 0,2743 | 0,42 | 0,6628 | 0,96 | 0,8315 | 1,50 | 0,9332 | 2,20 | 0,9861 |
| -0,50 | 0,3085 | 0,44 | 0,6700 | 0,98 | 0,8365 | 1,52 | 0,9357 | 2,30 | 0,9893 |
| -0,40 | 0,3446 | 0,46 | 0,6772 | 1,00 | 0,8413 | 1,54 | 0,9382 | 2,40 | 0,9918 |
| -0,30 | 0,3821 | 0,48 | 0,6844 | 1,02 | 0,8461 | 1,56 | 0,9406 | 2,50 | 0,9938 |
| -0,20 | 0,4207 | 0,50 | 0,6915 | 1,04 | 0,8508 | 1,58 | 0,9429 | 2,60 | 0,9953 |
| -0,10 | 0,4602 | 0,52 | 0,6985 | 1,06 | 0,8554 | 1,60 | 0,9452 | 2,70 | 0,9965 |
| Показатель | ЦН-15 | ЦН-24 | ЦН-11 |
|---|---|---|---|
| Угол α, град | 15 | 24 | 11 |
| Высота hп | 0,66 | 1,11 | 0,48 |
| Высота hт | 1,74 | 2,11 | 1,56 |
| Высота Нц | 2,26 | 2,11 | 2,06 |
| Высота Нк | 2,0 | 1,75 | 2,0 |
| Общая высота Н | 4,56 | 4,26 | 4,38 |
| Показатель | СДК-ЦН-33 | СК-ЦН-34 | СК-ЦН-34м |
|---|---|---|---|
| Высота Нц и hт | 0,535 | 0,515 | 0,4 |
| Высота Нк | 3,0 | 2,11 | 2,6 |
| Диаметр d | 0,334 | 0,340 | 0,22 |
| Диаметр d1 | 0,334 | 0,229 | 0,18 |
| Ширина b | 0,264 | 0,214 | 0,18 |
| Высота hв | 0,2-0,3 | 0,515 | 0,3 |
| Высота Нфл | 0,1 | 0,1 | 0,1 |
| Длина l | 0,6 | 0,6 | 0,6 |
| Высота hп | 0,535 | 0,2..0,6 | 0,4 |

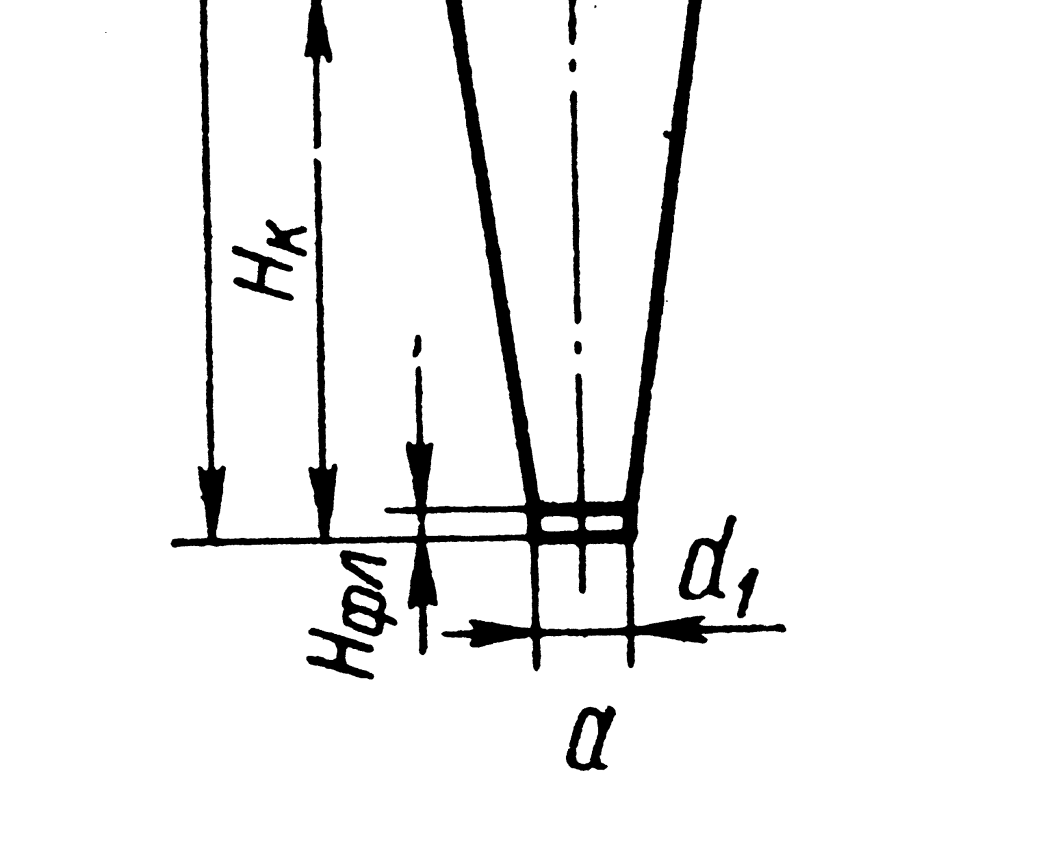

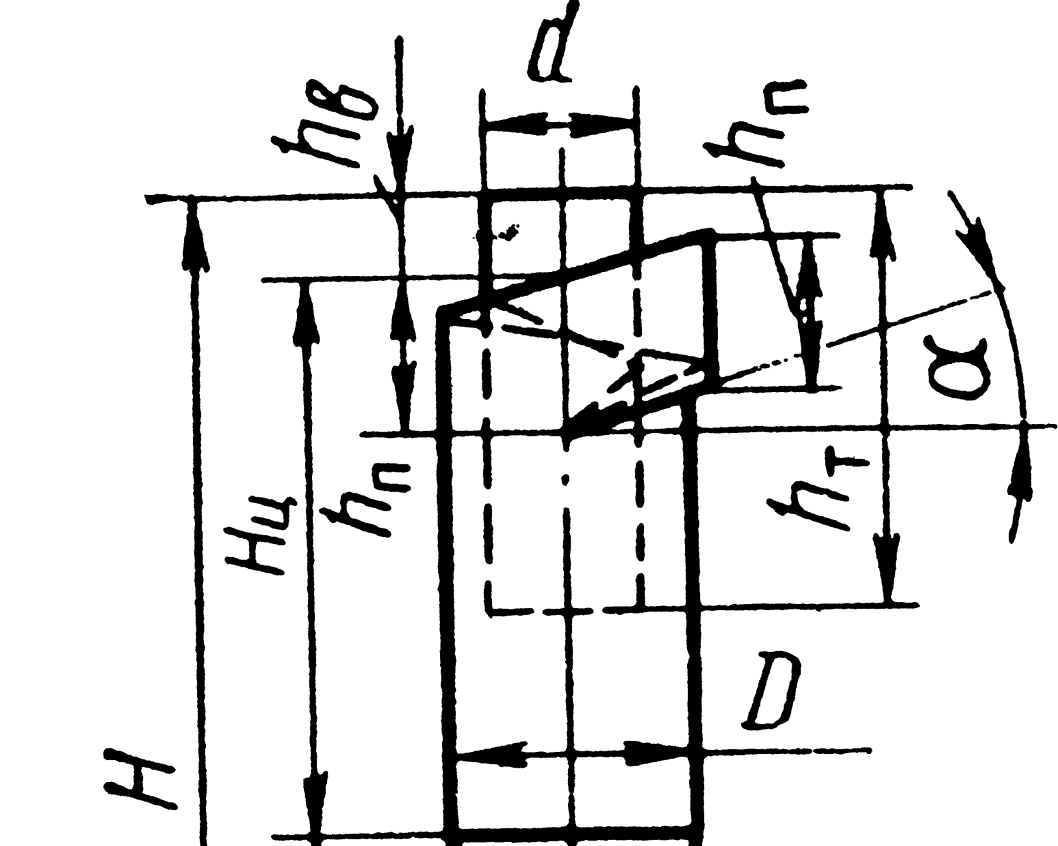

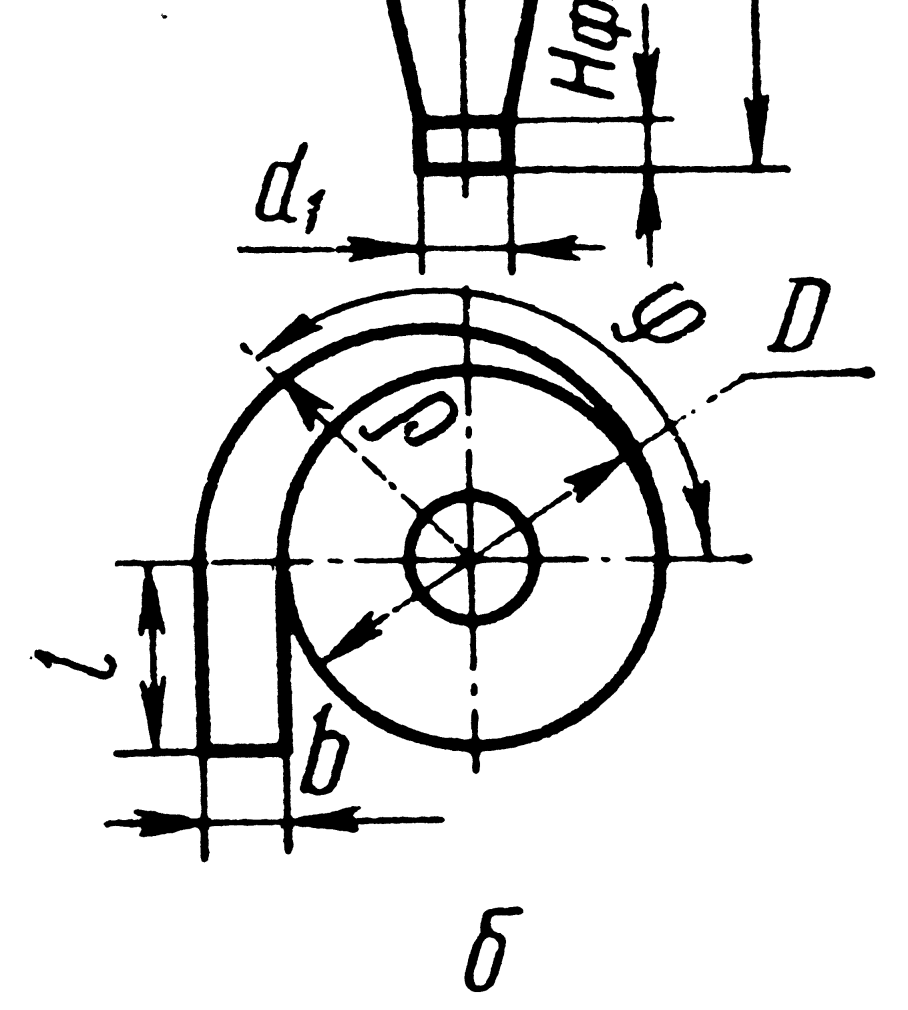

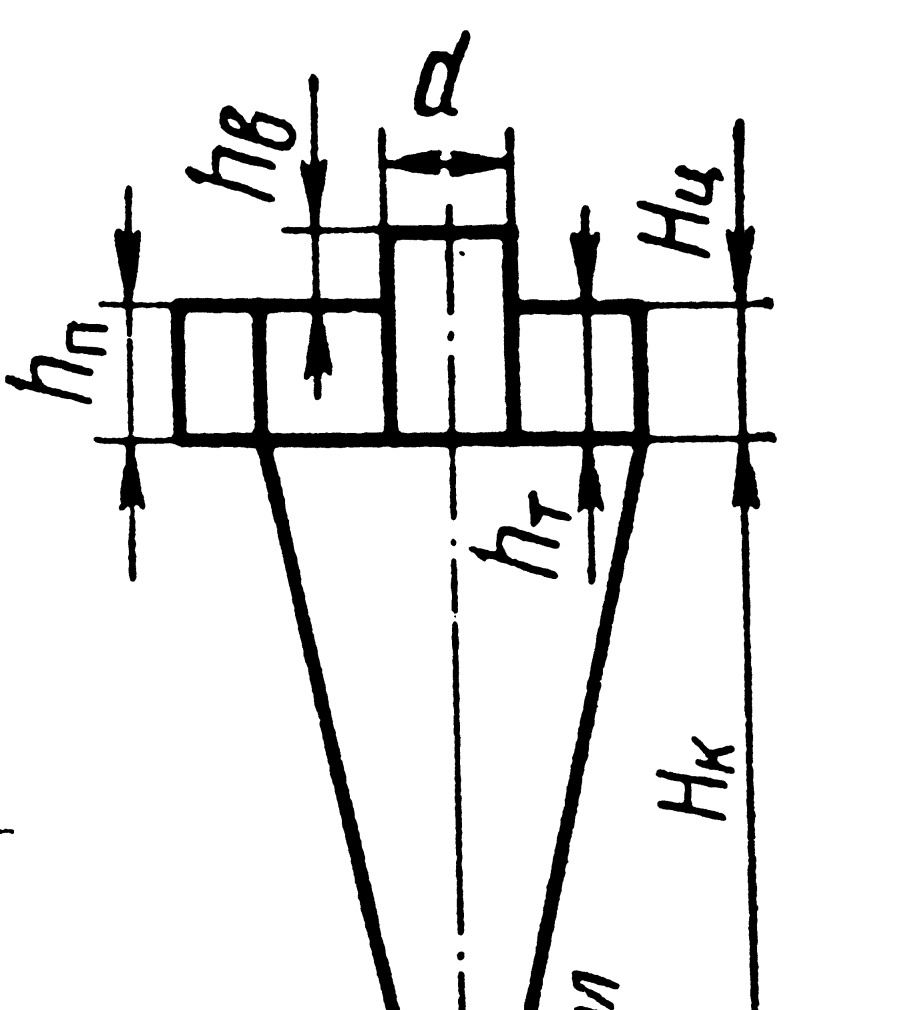

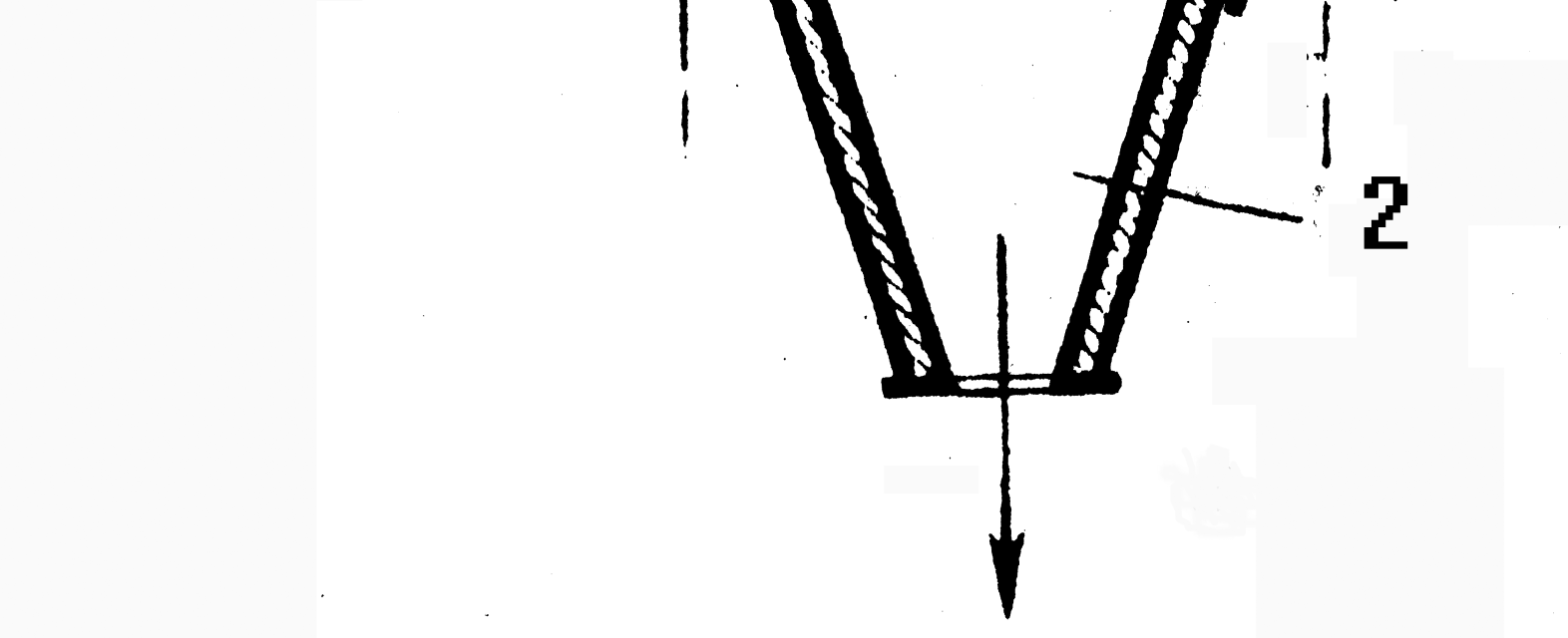

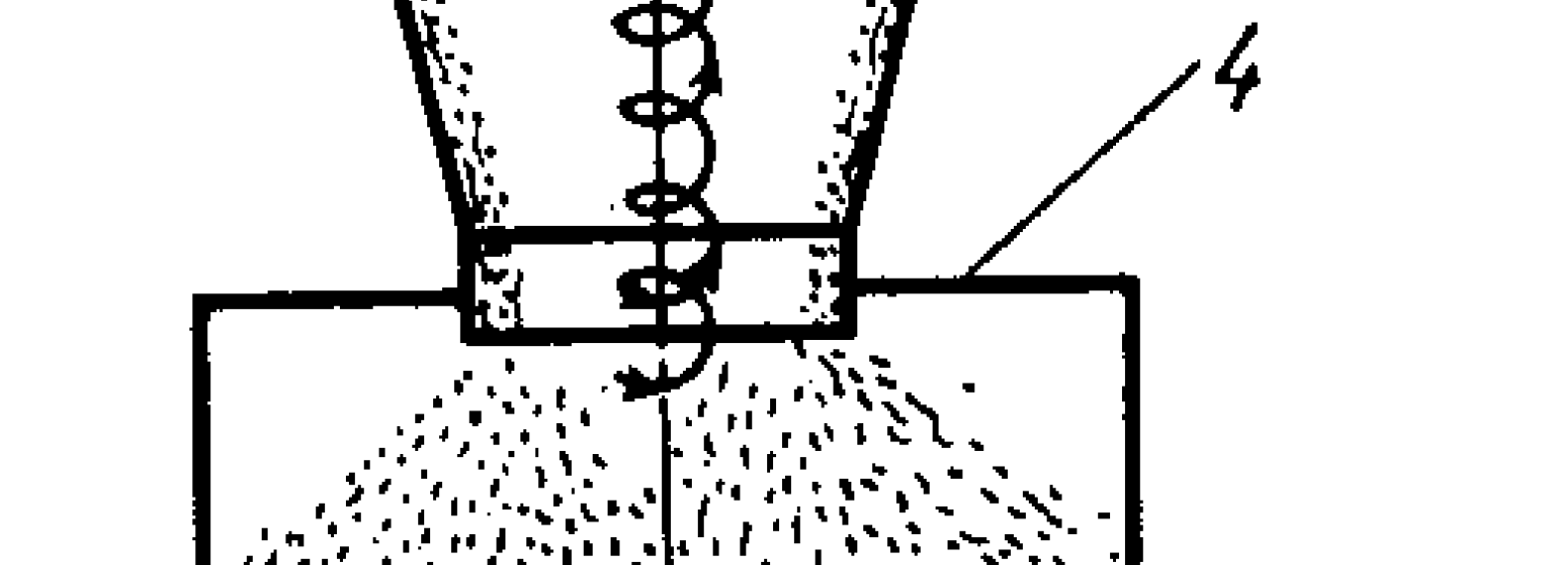

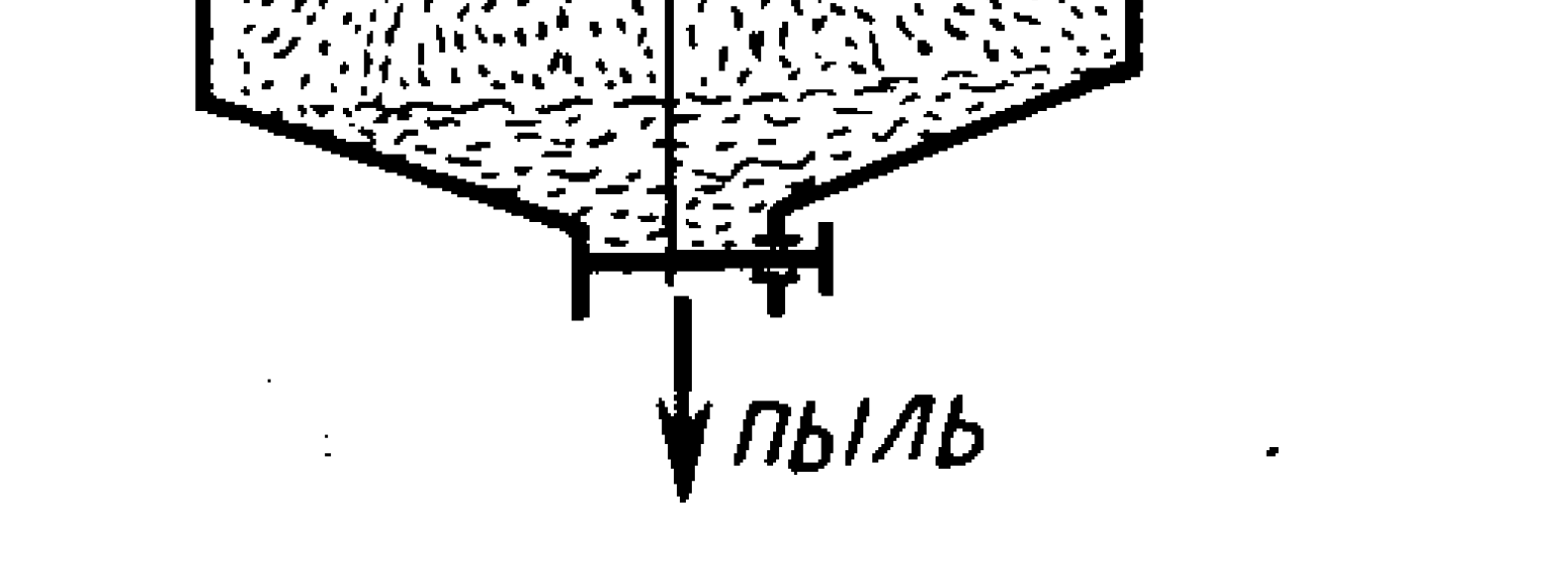

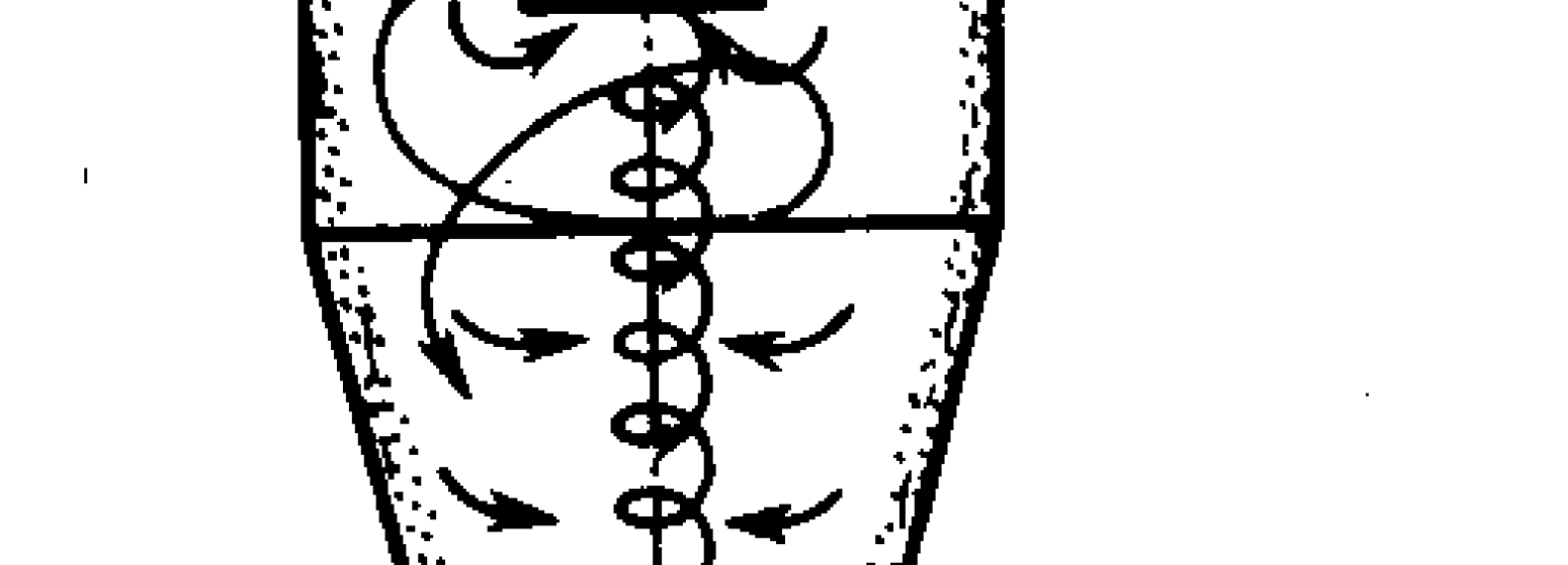

Рис. 2 Конструктивная схема цилиндрического (а) и конического (б) циклонов
