Проектирование поршневого холодильного компрессора: методические рекомендации

Данное методическое пособие предназначено для студентов направления 16.03.03 «Холодильная, криогенная техника и системы жизнеобеспечения». В документе подробно изложены этапы выполнения курсового проекта: от выбора исходных данных и теплового расчета до динамического анализа и конструирования узлов компрессора. Приведены формулы, таблицы параметров, рекомендации по оформлению графической части и пояснительной записки, а также контрольные вопросы для защиты проекта.

Введение

Одной из особенностей современного развития производства продуктов питания и других отраслей промышленности является внедрение холода на различных этапах технологического процесса – и как следствие создание установок предназначенных для поддержания низких температур в охлаждаемых объектах, для замораживания продукции и ее низкотемпературного хранения, а так же для обеспечения комфортных параметров воздуха в жилых и производственных помещениях.

В составе холодильной установки используются холодильные машины как отечественного, так и зарубежного производства, с поршневыми, винтовыми, ротационными и спиральными компрессорами. Холодильный компрессор – один из основных и наиболее сложный элемент парокомпрессионной холодильной машины, предназначенный для отвода паров холодильного агента из испарителя, сжатия пара и перемещения холодильного агента в системе.

Современный компрессор – это сложный механизм, при создании которого используются современные достижения науки и техники. Каждый тип компрессора имеет свою методику расчета, особое место в которой занимают тепловые, конструктивные, динамические и прочностные расчеты. Поршневые компрессоры являются самым распространенным типом машин для современных холодильных установок.

Для осуществления экономичной и безопасной эксплуатации специалисты по проектированию холодильных установок и обслуживающий персонал должны хорошо знать теоретические вопросы создания компрессоров и представлять себе процессы, происходящие в них.

1. Общие положения

Курсовой проект по дисциплине «Низкотемпературные машины» призван закрепить теоретический материал специального курса, показать практическое приложение методов расчета и дать навыки конструирования деталей холодильного компрессора, а также компоновки и разработки конструкции компрессора в целом.

Цель курсового проектирования – привить студентам навыки инженерных расчетов и конструирования механизма компрессора, а также его отдельных узлов и деталей с учетом их взаимодействия. При выполнении курсового проекта студент знакомится с основным содержанием работы по проектированию нового холодильного компрессора.

Основной задачей при выполнении курсового проекта по дисциплине «Низкотемпературные машины» является закрепление теоретического материала специального курса, демонстрация практического приложения методов расчета и навыков конструирования узлов и деталей холодильного компрессора, а также компоновки и разработки конструкции компрессора в целом.

В процессе курсового проектирования студент должен научиться самостоятельно выбирать различные параметры, необходимые для конструирования и расчета. Он также должен при этом оценивать технологичность конструкции, для чего необходимо хорошо знать «Технологию холодильного машиностроения» и в полной мере использовать полученные знания по таким дисциплинам, как «Теория механизмов и машин» и «Детали машин и основы конструирования».

Грамотное проектирование компрессора возможно только при хорошем знании всех особенностей данной конструкции, условий работы отдельных деталей и возникающих в них усилий.

2. Выбор темы и исходных данных

При выполнении курсового проекта осуществляется расчет и проектирование холодильного одноступенчатого поршневого компрессора согласно исходным данным (таблица 1.1).

Тип проектируемого компрессора и исходные данные задаются преподавателем индивидуально для каждого студента дневной формы обучения.

Таблица 1.1. Исходные данные к курсовому проекту
№ вар. Хладагент Qo кВт to, oC tк, oC Тип
0 R717 200 –10 20 С
1 R717 50 ‒20 30 С
2 R717 80 ‒20 25 С
3 R717 150 5 35 С
4 R717 100 –15 30 С
5 R717 120 0 30 С
6 R22 30 –20 35 БС
7 R22 1 –15 30 Г
8 R22 70 -35 25 БС
9 R22 60 –30 30 С
10 R22 0,6 0 30 Г
11 R22 100 5 35 С
12 R22 40 –25 20 БС
13 R22 20 –25 25 БС
14 R12 0,25 –10 20 Г
15 R12 1 –5 25 Г
16 R12 15 –20 20 БС
17 R12 8 ‒10 30 БС
18 R12 0,6 –20 30 Г

Примечания к исходным данным: Qо – холодопроизводительность компрессора, кВт; tо – температура кипения холодильного агента, °С; tк – температура конденсации холодильного агента, °С; БС – бессальниковый компрессор; С – сальниковый компрессор; Г – герметичный компрессор.

Вариант для студентов факультета заочного обучения определяется по сумме двух последних цифр в зачетной книжке. Каждому обучающемуся после выбора и утверждения темы курсового проекта выдается задание установленного образца. Задание на курсовое проектирование содержит исходные данные и содержание курсового проекта. Задание подписывается студентом и руководителем курсового проектирования.

3. Структура курсового проекта

Задачей выполнение курсового проекта является расчет и проектирование холодильного одноступенчатого поршневого компрессора согласно исходным данным, представленным в таблице 1.1.

Курсовой проект состоит из комплекта чертежей и расчетно-пояснительной записки. Объем графической части проекта – 1÷2 листа формата А1 – общий вид компрессора (продольный и поперечный разрез).

В состав расчетно-пояснительной записки курсового проекта входят:

  • титульный лист;
  • бланк задания;
  • реферат;
  • содержание;
  • введение;
  • расчетная часть;
  • заключение;
  • список использованной литературы;
  • приложения.

Первым листом пояснительной записки является титульный. Номер на этом листе не ставится, но включается в общий объем записки. Пример оформления титульного листа приведен в Приложении 4.

Вторым листом пояснительной записки является бланк задания на выполнение курсового проекта, подписанный руководителем курсового проектирования и студентом.

Третий лист пояснительной записки должен содержать основную надпись в соответствии с ГОСТ для текстовых документов. Основная надпись должна включать тему курсового проекта, шифры обозначений документа (раздел), наименование учебной группы, ФИО исполнителя и руководителя.

На третьем листе следует размещать реферат объемом до 0,5 стр. включает в себя краткую информацию о содержании работы: тему курсового проекта; количество страниц пояснительной записки, а так же количество рисунков, таблиц и библиографических наименований; ключевые слова (для информационно-поисковых систем); цель и задачи работы; актуальность, новизну и практическую значимость работы; результаты работы, выводы, области возможного применения результатов работы, перспективы ее развития.

На четвертом и последующих за ним листах размещаются содержание, введение, расчетная часть, заключение, список использованной литературы и приложения, при оформлении которых следует пользоваться рекомендациями, приведенными в разделе и [9].

Введение должно содержать следующую информацию: назначение и классификация холодильных компрессоров; области применения холодильных поршневых компрессоров заданного типа; основные требования, предъявляемые к конструкции холодильного компрессора.

Введение наряду с заключением дают первое представление о содержании и результатах выполнения курсового проекта.

4. Содержание расчетной части

4.1. Тепловой расчет компрессора в рабочем режиме

Тепловой расчет служит главным образом для определения объемной производительности компрессора, потребляемой им мощности и эффективного холодильного коэффициента.

Для ведения расчета необходимо знать холодопроизводительность холодильной машины (ХМ) – Qо (в кВт), температурный режим работы ХМ и холодильный агент. К расчетному температурному режиму работы компрессора относятся прежде всего температуры кипения tо и конденсации tк (в ºС). Иногда бывают также заданы температура переохлаждения при теплообмене с охлаждающей средой и температура всасывания.

Для определения объемной производительности компрессора необходимо выполнить тепловой расчет холодильной машины.

Методика теплового расчета одноступенчатой парокомпрессионной холодильной машины

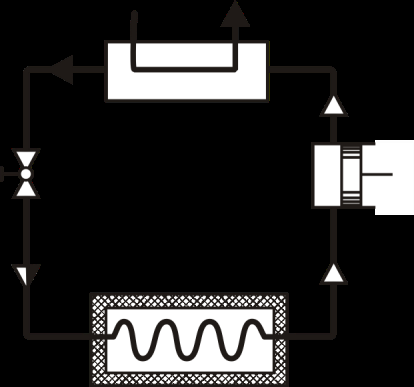

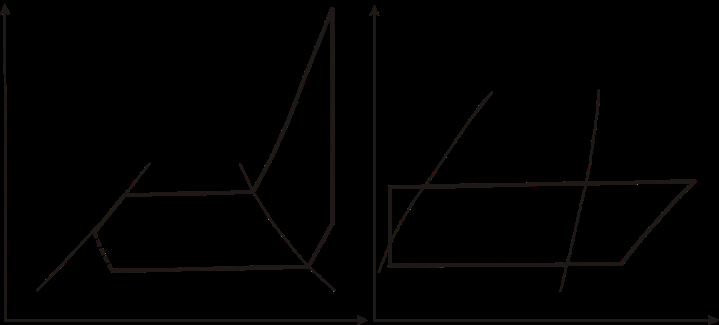

Принципиальная схема одноступенчатой ХМ показана на рис. 4.1.1, а ее цикл работы в термодинамических диаграммах – на рис. 4.1.2.

Для аммиачной ХМ температура паров холодильного агента на всасывании в компрессор tвс и температура переохлаждения жидкого хладагента перед регулирующим вентилем tпх определяются следующим образом:

tвс = tо + (5÷10) ºС;

tпх = tк – (2÷3) ºС.

Параметры состояния холодильного агента в узловых точках цикла, снятые с диаграммы или выбранные из таблиц насыщенных паров (прил. 1, 2), заносят в табл. 4.1.1.

Таблица 4.1.1. Параметры узловых точек цикла работы ХМ
Параметр 1″ 1 2 3′ 3 4
р, МПа
t, ºС
i, кДж/кг
v, м3/кг

В процессе теплового расчета определяются:

  1. Удельная массовая холодопроизводительность qo, кДж/кг: qo = i1 – i4.
  2. Массовая производительность компрессора G, кг/с: G = Qo / qo.
  3. Объемная действительная производительность компрессора Vд, м3/с: Vд = G * v1.
  4. Объем, описываемый поршнями компрессора Vh, м3/с: Vh = Vд / λ.

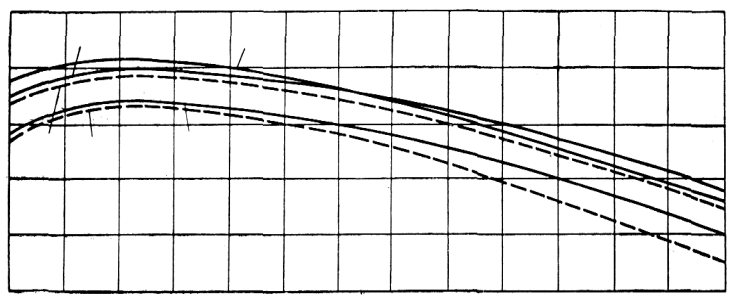

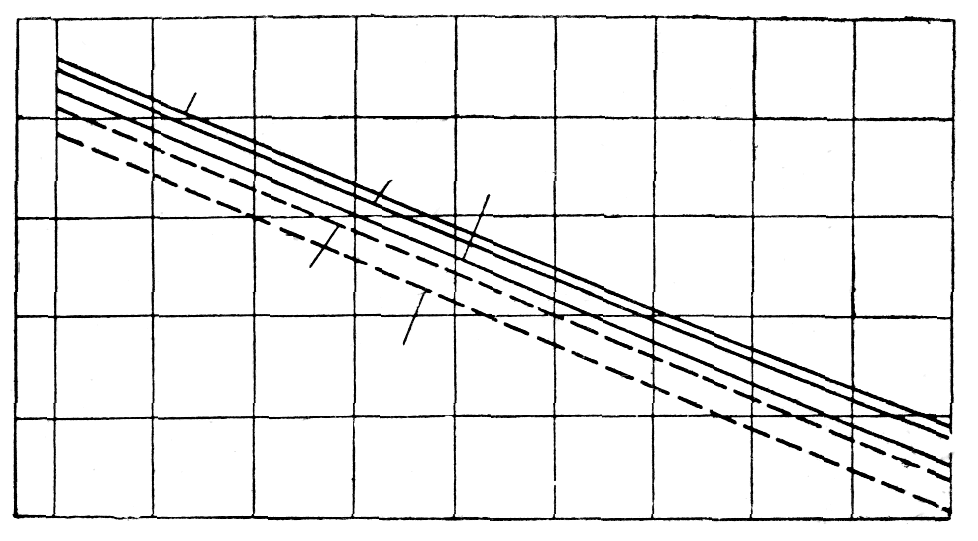

Коэффициент подачи λ определяется либо из опытных графиков (рис. 4.1.3), либо по формуле:

5) Теоретическая (адиабатная) удельная работа компрессора la, кДж/кг: la = i2 – i1.

6) Теоретическая (адиабатная) мощность компрессора Na, кВт: Na = G * la.

7) Теоретический холодильный коэффициент: ε = qo / la.

8) Индикаторная мощность компрессора Ni, кВт: Ni = Na / ηi.

9) Эффективная мощность (мощность на валу компрессора) Ne, кВт: Ne = Ni + Nтр.

10) Эффективный коэффициент полезного действия ηе: ηе = Na / Ne.

11) Электрическая мощность (мощность, потребляемая электродвигателем) Nэ, кВт: Nэ = Ne / ηэ.

12) Эффективный холодильный коэффициент: εе = Qo / Ne.

13) Для компрессоров со встроенными электродвигателями следует определять эффективный коэффициент по формуле εе = Qo / Nэ.

Особенности теплового расчета одноступенчатой хладоновой ХМ с регенеративным теплообменником

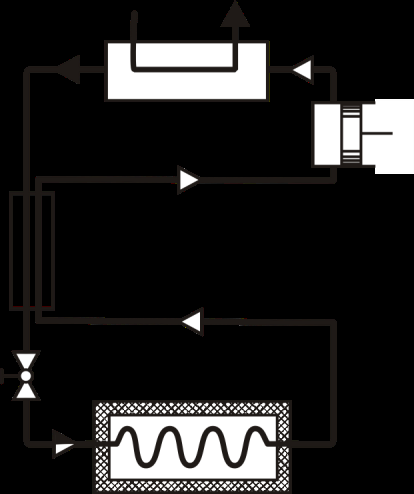

Переохладить жидкий холодильный агент перед дросселированием в регулирующем вентиле можно холодными парами, идущими из испарителя, в регенеративном теплообменнике (РТО). Принципиальная схема такой машины показана на рис. 4.1.5.

Нагрев хладона в процессе 1″–1 принимают около 15÷30ºС, и температура паров холодильного агента на всасывании в компрессор tвс определяется следующим образом: tвс = tо + (15÷30) ºС.

Для определения состояния 3 записывают тепловой баланс РТО: i1 – i1″ = i3′ – i3.

В остальном расчет не отличается от того, который был приведен для обычного цикла. Только перегрев хладагента в регенеративном теплообменнике не следует включать в холодопроизводительность, поэтому qo = i1″ – i4.
