4.2 Расчет несущих элементов покрытия

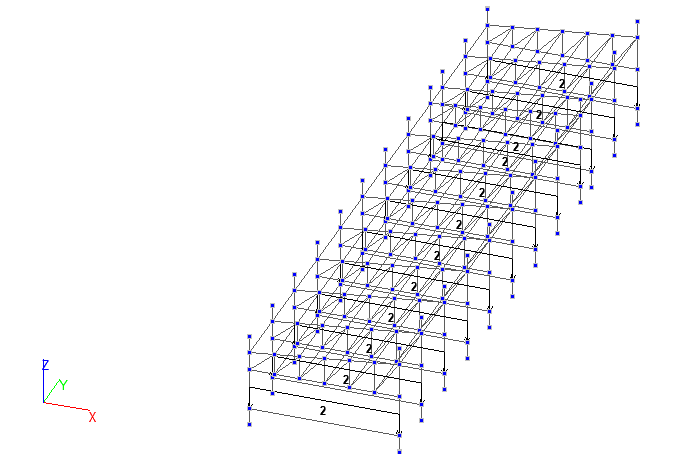

4.2.1 Ферма
Сталь – С245. Расчет по 1 предельному состоянию.
| Элемент | Принятые нагрузки | Основное условие | Численное решение | Вывод |
|---|---|---|---|---|
| Нижний пояс, элемент №5 (растянут) | N= 99,844 кН, M=0,135 кНм, Q=0,103 кН | N / (A * R_y * γ_c) ≤ 1 | 99,844 / (10,4 * 24 * 0,95) = 0,421 < 1 | Условие выполняется |
Расчет по 2 предельному состоянию: Условие выполняется.
Расчет по 1 предельному состоянию (Раскос, элемент №25): 77,658 / (12,2 * 24 * 0,95) = 0,279 < 1. Условие выполняется.
Расчет по 1 предельному состоянию (Верхний пояс, элемент №12, сжат): 100,353 / (0,752 * 6,3 * 24 * 0,95) = 0,929 < 1. Условие выполняется.
4.2.2 Прогоны
Расчет по 1 предельному состоянию: Условия выполняются. Выбранное сечение швеллера 20П удовлетворяет проверкам прочности.
4.4 Теплотехнический расчет ограждающих конструкций
4.4.1 Стены
Элемент: Стеновые сендвич-панели МП ТСП с наполнителем МВ. Условие выполняется. Согласно полученным данным и исходя из каталога МП ТСП, выбранная толщина панели – 120 мм.
4.4.2 Покрытие
Элемент: Кровельные сендвич-панели МП ТСП с наполнителем МВ. Условие выполняется. Согласно полученным данным и исходя из каталога МП ТСП, требуемая толщина панели – 150 мм.
4.5 Расчет фундаментов
4.5.1 Фундамент по оси Ж, оси 17
Принято техническое решение об использовании в качества фундамента под колонны висячие сваи прямоугольного сечения 0,4*0,4 м, с полной длиной 8 м и монолитным ростверком.
Расчетная нагрузка на сваю: N = 448,07 + 384,47 * 0,45 / 0,45 = 539,206 кН.
Несущая способность сваи: F_d = (γ_c * R * A + u * Σ γ_cf * f_i * h_i) / γ_g = (1 * 2800 * 0,16 + 1,2 * 32 * 7) = 716,8 кН.
Проверка: N / (γ_n * γ_k) ≤ F_d / γ_g => 539,206 / (1 * 1,4) ≤ 716,8 / 1,15 => 529,206 ≤ 588,8 кН. Условие выполняется.
