Альбом технических решений SAINT-GOBAIN: материалы для проектирования и чертежи узлов
АО «Центральный научно-исследовательский и проектно-экспериментальный институт промышленных зданий и сооружений» (АО «ЦНИИпромзданий»)
ШИФР М 27.32/12
ТОМ 1
НАВЕСНЫЕ ВЕНТИЛИРУЕМЫЕ ФАСАДЫ
Конструктивные решения с применением строительных материалов и изделий, производимых компанией ООО «Сен-Гобен Строительная Продукция Рус»
МАТЕРИАЛЫ ДЛЯ ПРОЕКТИРОВАНИЯ и ЧЕРТЕЖИ УЗЛОВ
Содержание
| Обозначение документа | Наименование | Стр. |
|---|---|---|
| М 27.32/12-1ПЗ | Пояснительная записка | 4 |
| 1 | Общие положения | 4 |
| 2 | Применяемые материалы | 5 |
| 3 | Конструктивные решения | 11 |
| М 27.32/12-1 | 4 Чертежи | 15 |
| 4.1 | Навесной вентилируемый фасад (однослойное решение) | 15 |
| 4.2 | Навесной вентилируемый фасад (двухслойное решение) | 27 |
| 5 | Приложения | 39 |
1 ОБЩИЕ ПОЛОЖЕНИЯ
1.1 Альбом содержит материалы для проектирования и чертежи узлов с применением:
- Теплоизоляционных плит и матов “ISOVER” на основе стекловолокна марок: ЗвукоЗащита, СкатнаяКровля по ТУ 5763-001-56846022-05 с изм. 1 – 5; Каркас-М40, Каркас-М40-АЛ, Каркас-М37, Каркас-М34, Каркас-П37, Каркас-П34, Каркас-П32 по ТУ 5763-006-56846022-2009 с изм. 1; ОЛ-П, ОЛ-Пе, ОЛ-ТОП, ОЛ-Е, ПлавающийПол, ШтукатурныйФасад по ТУ 5763-003-56846022-06 с изм. 1-3; ВентФасад-Низ, ВентФасад-Оптима, ВентФасад-Оптима-Ч, ВентФасад-Верх, ВентФасад-Верх-Ч, ВентФасад-Моно, ВентФасад-Моно-Ч по ТУ 5763-005-56846022-2009 с изм. 1.
- Минераловатных плит “ISOVER” на основе каменного волокна марок: Акустик по ТУ 5762-011-56846022-2013; Флор по ТУ 5762-018-56846022-2013; Стандарт, Лайт по ТУ 5762-015-56846022-2013; Венти, Пластер, Фасад по ТУ 5762-012-56846022-2013; Руф, Руф Н, Руф В, Руф В Оптимал, Руф Н Оптимал по ТУ 5762-016-56846022-2013; Оптимал по ТУ 5762-017-56846022-2013.
- Листовых материалов “GYPROC” (ГИПРОК) гипсокартонных по ТУ 5742-001-56846022-2013, гипсоволокнистых листов Rigidur и гипсофибровых листов Glasroc F по EN 15283-2008.
- Сухих строительных смесей торговой марки weber.vetonit (полный перечень марок согласно ТУ 5745-036-56846022-2012, ТУ 2316-020-60499460-2013, ТУ 5745-034-56846022-2014, ТУ 5745-032-56846022-2015, ТУ 5745-001-56846022-2013, ТУ 5745-031-56846022-2013, ТУ 5745-033-56846022-2013, ТУ 5745-007-56846022-2014, ТУ 5745-004-56846022-2015, EN 1504-3 2006, EN 13813, ТУ 5745-035-14685154-2010, EN 14891, EN 15814).
Сертификаты на соответствие техническому регламенту № 123-ФЗ от 22.07.2008г., экспертное заключение на соответствие единым санитарно-эпидемиологическим требованиям, сертификат соответствия ГОСТ Р или ФЦС-стройсертификация, техническое свидетельство ФАУ «ФЦС» на материалы представлены в Приложениях.
1.2 Условия применения
Материалы разработаны для следующих условий:
- Здания одно- и многоэтажные, I – IV степени огнестойкости с сухим и нормальным температурно-влажностным режимом помещений для строительства на всей территории страны.
- Стены несущие или самонесущие из штучных материалов (кирпич, камни, бетонные блоки) или монолитного железобетона.
- Температура холодной пятидневки (до минус 55 ºС) – обеспеченностью 0,92.
1.3 Проектирование следует вести с учетом указаний действующих нормативных документов (ФЗ №123, ФЗ №384, СП 20.13330.2011, СП 28.13330.2012, СП 44.13330.2011, СП 50.13330.2011, СП 51.13330.2011, СП 54.13330.2011, СП 55.13330.2011, СП 56.13330.2011, СП 70.13330.2012, СП 118.13330.2012).
2 ПРИМЕНЯЕМЫЕ МАТЕРИАЛЫ
ТЕПЛОИЗОЛЯЦИЯ
2.1 Теплоизоляционные плиты ISOVER представляют собой изделия из стеклянных и каменных штапельных волокон, скрепленных между собой синтетическим связующим. Номенклатура плит, их марки, наименования и номинальные размеры приведены в таблицах 1 и 2.
2.2 Область применения теплоизоляционных материалов ISOVER и их физико-технические свойства приведены в таблицах 3 — 5.
Таблица 1 – Марки и размеры плит ISOVER на основе стекловолокна
| Марка изделия | Вид изделия | Толщина, мм | Ширина, мм | Длина, мм |
|---|---|---|---|---|
| ВентФасад-Оптима | плита | 50 ÷ 200 | 600 ÷ 1200 | 1100 ÷ 1600 |
| ВентФасад-Оптима-Ч | плита | 50 ÷ 200 | 600 ÷ 1200 | 1100 ÷ 1600 |
| ВентФасад-Верх | плита | 30 ÷ 40 | 600 ÷ 1200 | 850 ÷ 1800 |
| ВентФасад-Верх-Ч | плита | 30 ÷ 40 | 600 ÷ 1200 | 850 ÷ 1800 |
| ВентФасад-Моно | плита | 50 ÷ 200 | 600 ÷ 1200 | 1200 ÷ 1500 |
| ВентФасад-Моно-Ч | плита | 50 ÷ 200 | 600 ÷ 1200 | 1200 ÷ 1500 |
| ВентФасад-Низ | плита | 25 ÷ 250 | 565 ÷ 1200 | 1000 ÷ 1600 |
Примечание: Ч – каширование черным стеклохолстом.
Таблица 2 – Марки и размеры плит ISOVER на основе каменного волокна
| Марка изделия | Длина, мм | Ширина, мм | Толщина, мм |
|---|---|---|---|
| ЛАЙТ | 1000, 1200 | 500, 600 | 50÷200 |
| ВЕНТИ | 1000, 1200 | 500, 600 | 30÷200 |
| ОПТИМАЛ | 1200 | 600 | 50÷150 |
По согласованию изготовителя с потребителем плиты могут выпускаться других размеров.
Таблица 3 – Область применения плит ISOVER
| Наименование изделия | Месторасположение слоя |
|---|---|
| ISOVER ВентФасад-Верх / ВентФасад-Верх/Ч | Верхний (внешний) теплоизоляционный слой при двухслойном утеплении. Теплоизоляционный слой при однослойном утеплении. |
| ISOVER Венти | Верхний (внешний) теплоизоляционный слой при двухслойном утеплении. |
| ISOVER ВентФасад-Моно / ВентФасад-Моно/Ч | Теплоизоляционный слой при однослойном утеплении. Верхний (внешний) теплоизоляционный слой при двухслойном утеплении. |
| ISOVER ВентФасад-Низ | Нижний (внутренний) теплоизоляционный слой при двухслойном утеплении. Теплоизоляционный слой при однослойном утеплении балконов и лоджий. |
| ISOVER ВентФасад-Оптима / ВентФасад-Оптима/Ч | Нижний (внутренний) теплоизоляционный слой при двухслойном утеплении. Теплоизоляционный слой при однослойном утеплении балконов и лоджий. Теплоизоляционный слой при однослойном утеплении на зданиях до отметки 16 метров. |
| ISOVER Лайт | Нижний (внутренний) теплоизоляционный слой при двухслойном утеплении. |
| ISOVER Оптимал | Нижний (внутренний) теплоизоляционный слой при двухслойном утеплении. |
Таблица 4 – Физико-технические показатели изделий ISOVER на основе стекловолокна
Таблица 5 – Физико-технические показатели изделий ISOVER на основе каменного волокна
3 КОНСТРУКТИВНЫЕ РЕШЕНИЯ
СТЕНЫ С ВЕНТИЛИРУЕМОЙ ВОЗДУШНОЙ ПРОСЛОЙКОЙ
3.1 Наружные стены здания с обеих сторон должны быть выполнены из негорючих материалов толщиной не менее 60 мм, плотностью не менее 600 кг/м3. Для зданий классов Ф1.1 и Ф4.1 должны применяться фасадные системы класса К0.
3.2 В системах НВФ применяется однослойный или двухслойный вариант утепления. Выбор варианта делается на стадии проектирования. Расчет теплоизоляции выполняется по СП 50.13330.
Таблица 1 – Марки теплоизоляционных материалов, применяемые для однослойного и двухслойного утепления
| Наименование изделия | Месторасположение слоя |
|---|---|
| ISOVER ВентФасад-Верх / ВентФасад-Верх/Ч | Верхний (внешний) слой при двухслойном утеплении. Теплоизоляционный слой при однослойном утеплении. |
| ISOVER Венти | Верхний (внешний) слой при двухслойном утеплении. |
| ISOVER ВентФасад-Моно / ВентФасад-Моно/Ч | Теплоизоляционный слой при однослойном утеплении. Верхний (внешний) слой при двухслойном утеплении. |
| ISOVER ВентФасад-Низ | Нижний (внутренний) слой при двухслойном утеплении. Теплоизоляционный слой при однослойном утеплении балконов и лоджий. |
| ISOVER ВентФасад-Оптима / ВентФасад-Оптима/Ч | Нижний (внутренний) слой при двухслойном утеплении. Теплоизоляционный слой при однослойном утеплении балконов и лоджий. Теплоизоляционный слой при однослойном утеплении на зданиях до отметки 16 метров. |
| ISOVER Лайт | Нижний (внутренний) слой при двухслойном утеплении. |
| ISOVER Оптима | Нижний (внутренний) слой при двухслойном утеплении. |
3.3 – 3.11 Требования к системе НВФ
3.3 Системы НВФ подлежат обязательному подтверждению пригодности (Техническое Свидетельство ФАУ «ФЦС»).
3.4 Решения разработаны на основе системы фирмы «ДИАТ». Монтаж осуществляется в соответствии с СП 70.13330.
3.5 Каркас состоит из кронштейнов, направляющих и кляммеров из нержавеющей или оцинкованной стали.
3.6 Кронштейн имеет подвижную вставку для регулировки (толщина теплоизоляции от 50 до 270 мм).
3.7 Шаг кронштейнов: горизонтально 600 мм, вертикально не менее 1400 мм.
3.8 Кронштейны крепятся анкерными дюбелями.
3.9 Стандартная длина направляющей 3000 мм.
3.10 Стык направляющих осуществляется с зазором 8-10 мм.

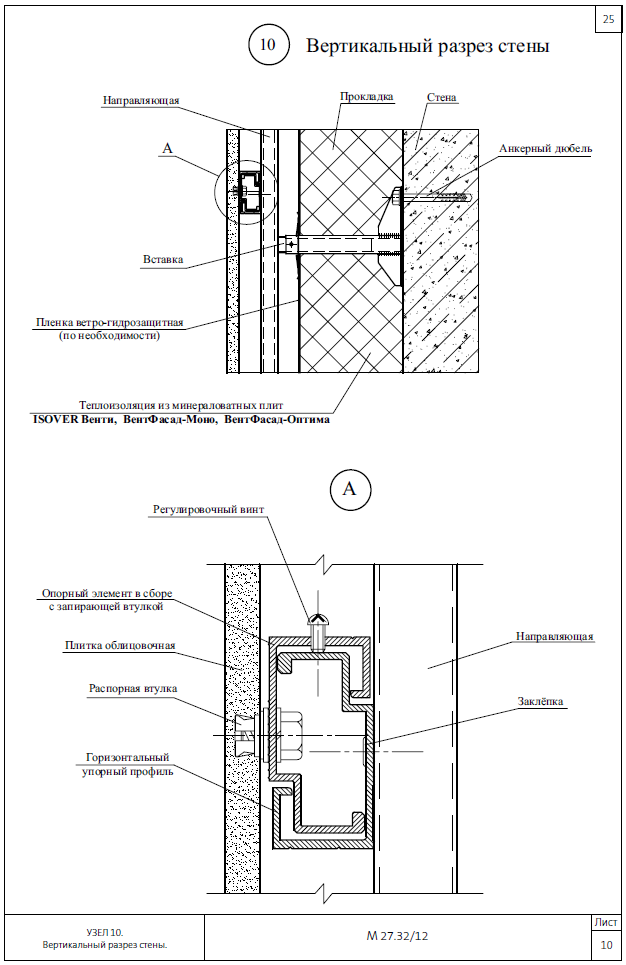

3.11 При скрытом креплении используются горизонтальные направляющие.
3.12 – 3.16 Монтаж теплоизоляции
3.12 Монтаж плит производится после установки кронштейнов.
3.13 Плиты крепятся тарельчатыми дюбелями. Минимальное расстояние от центра отверстия до торца плиты – 50 мм.

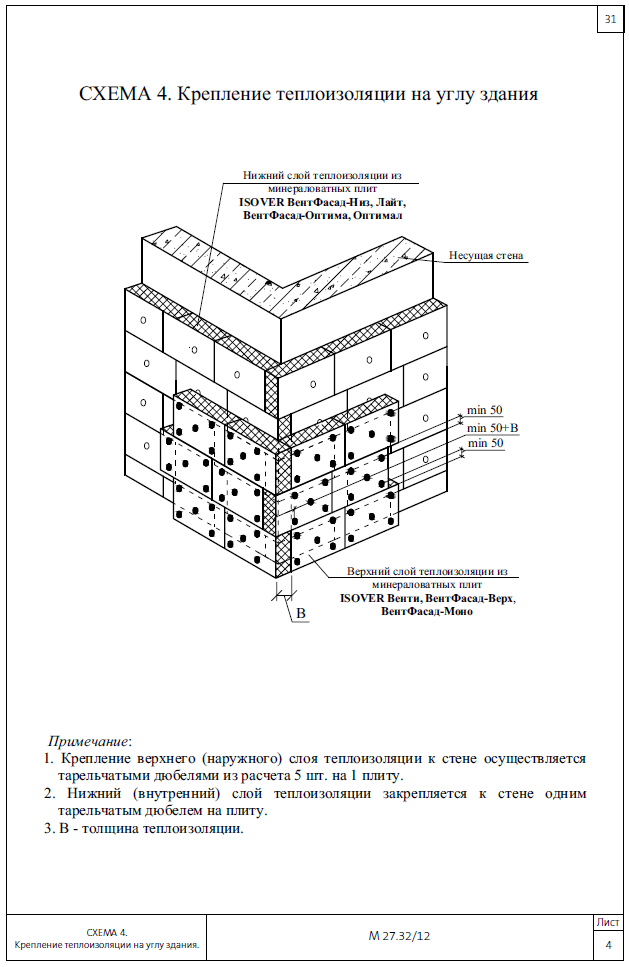

3.14 В местах прохождения кронштейна делается надрез. Плиты устанавливаются вплотную к основанию. Допустимый зазор – 2 мм. При двухслойном утеплении стыки плит наружного слоя должны перекрывать стыки внутреннего слоя на 50 мм.

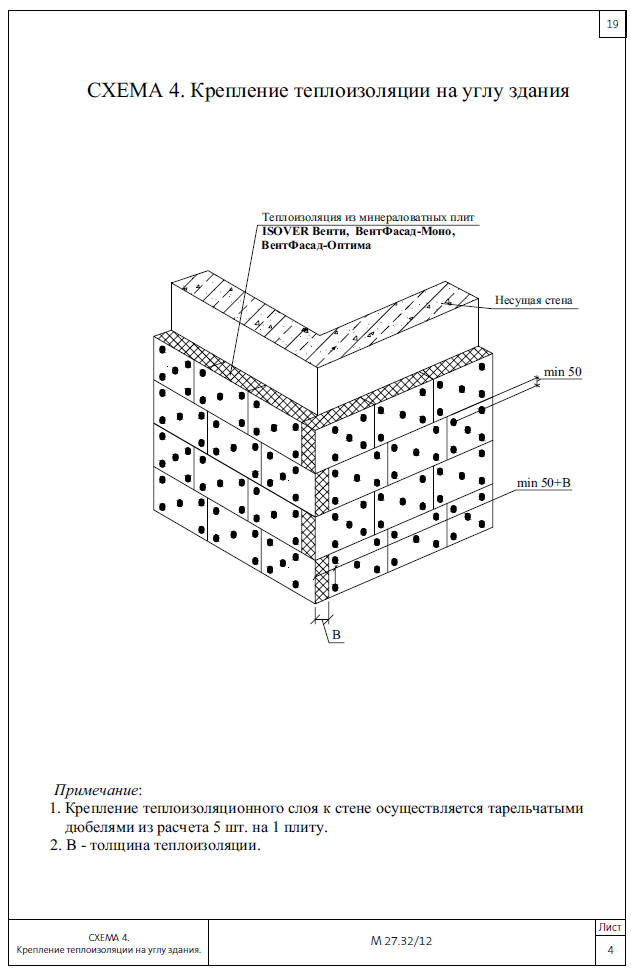

3.15 В угловых зонах плиты устанавливаются с перевязкой.
3.16 Примыкания к проемам выполняются вплотную.
3.17 – 3.23 Завершение монтажа
3.17 Поверх теплоизоляции устанавливается ветро-гидрозащитная пленка «ISOVER HB» (если плиты не кашированы).
3.18 При открытом креплении кляммеры обеспечивают зазор 4 мм.
3.19-3.20 Описание скрытого крепления облицовочных плит.
3.21-3.22 Описание монтажа металлических кассет.
3.23 Соблюдение правил охраны труда согласно СНиП 12-03, СНиП 12-04.
4 ЧЕРТЕЖИ

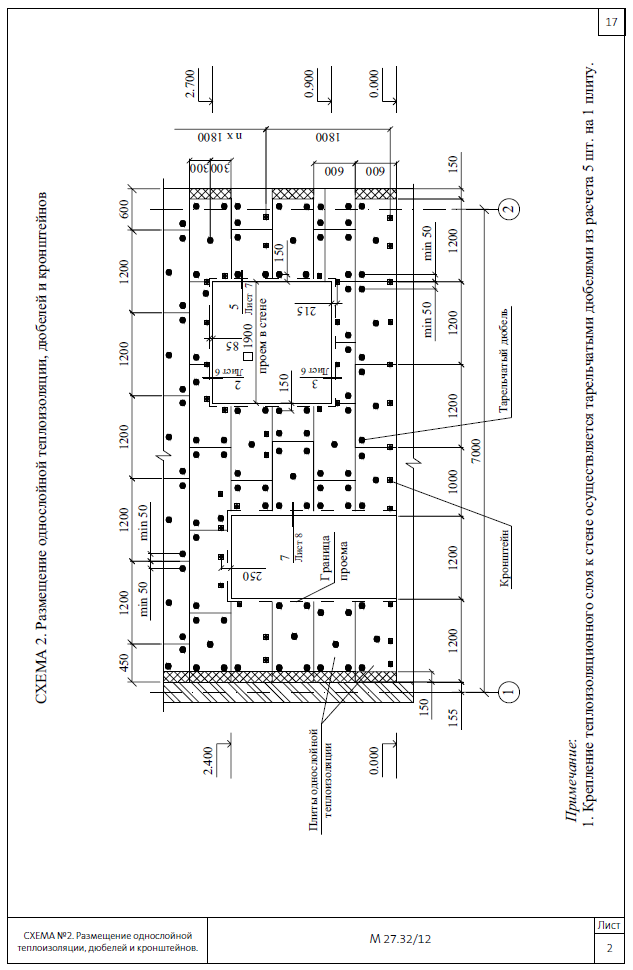

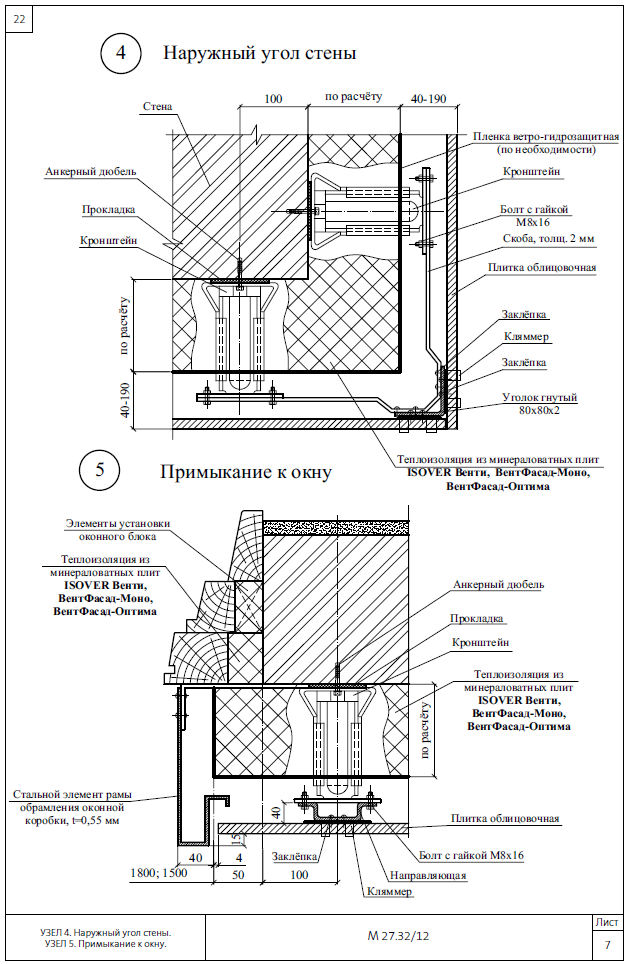

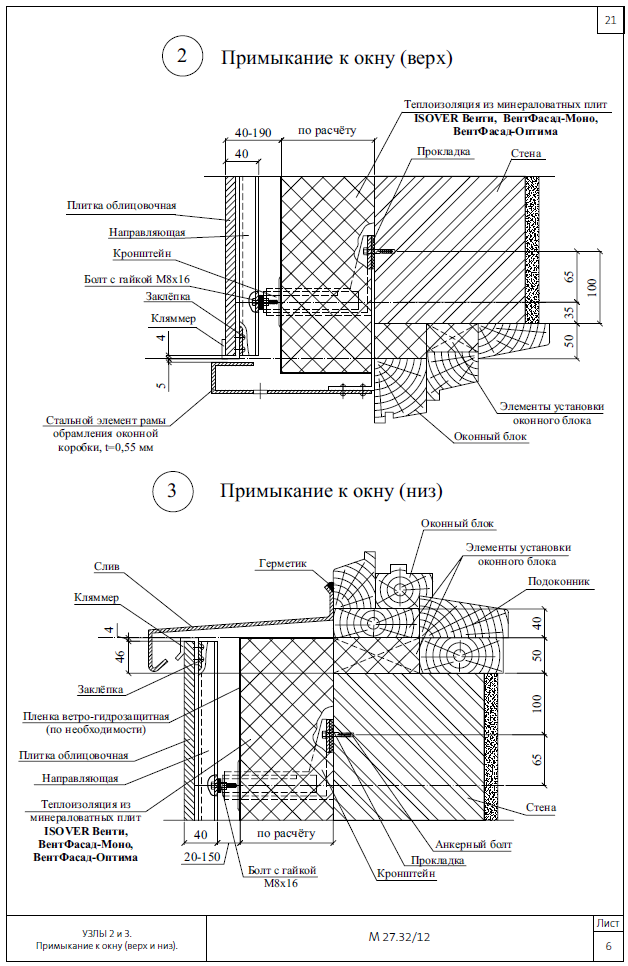

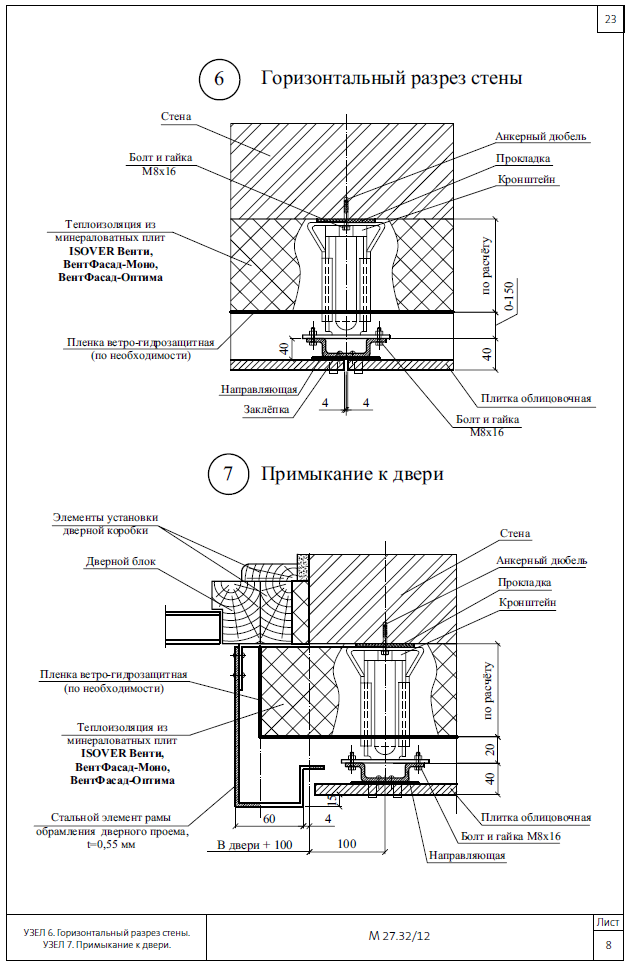

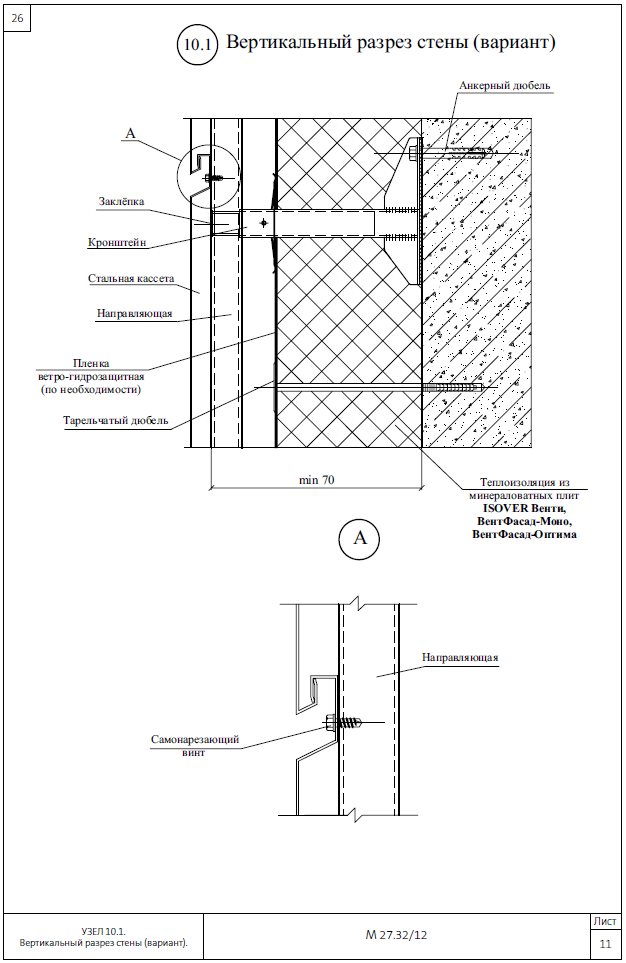

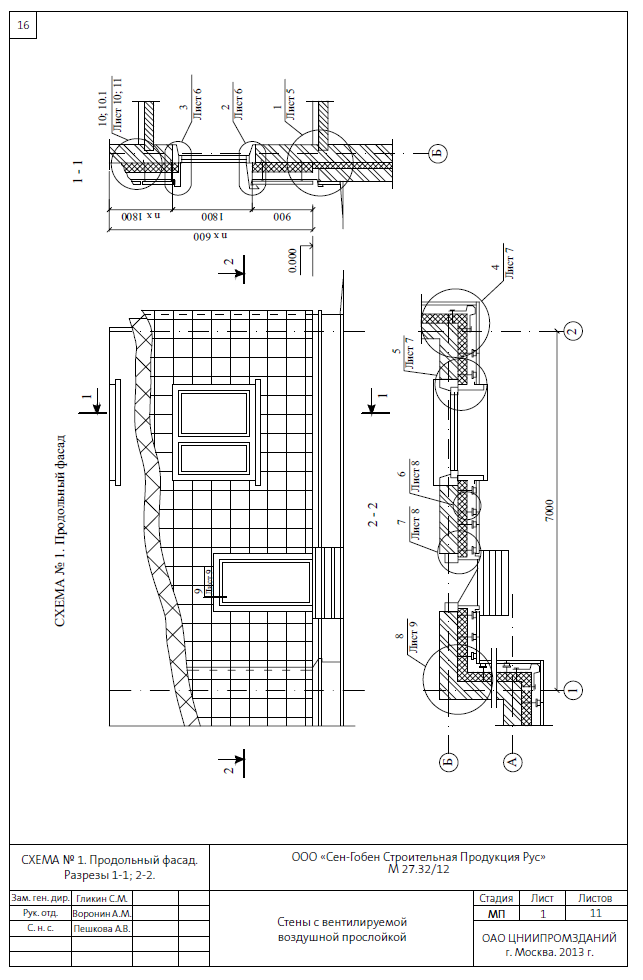

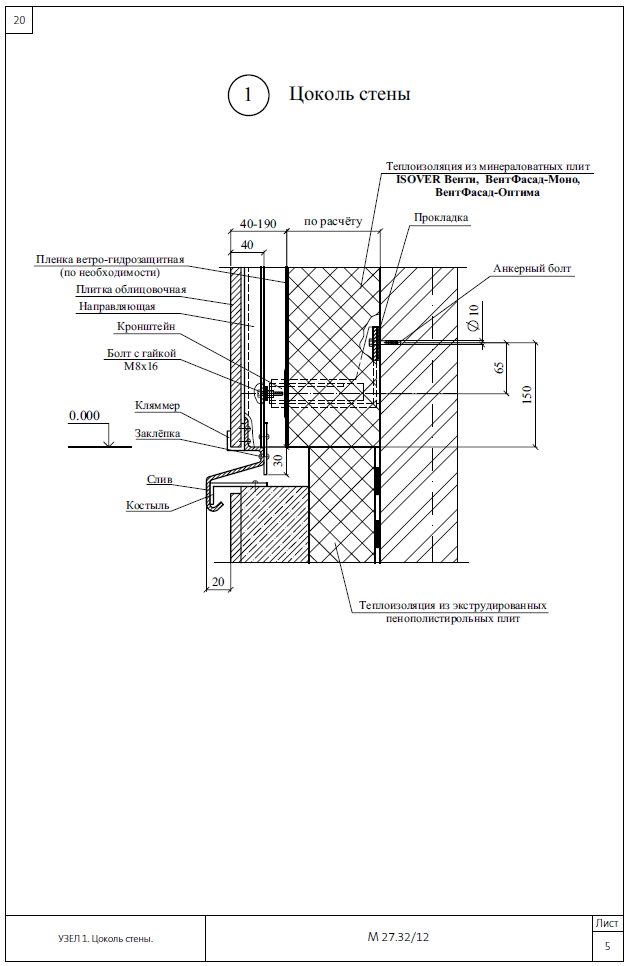

4.1 НАВЕСНОЙ ВЕНТИЛИРУЕМЫЙ ФАСАД (ОДНОСЛОЙНОЕ РЕШЕНИЕ)

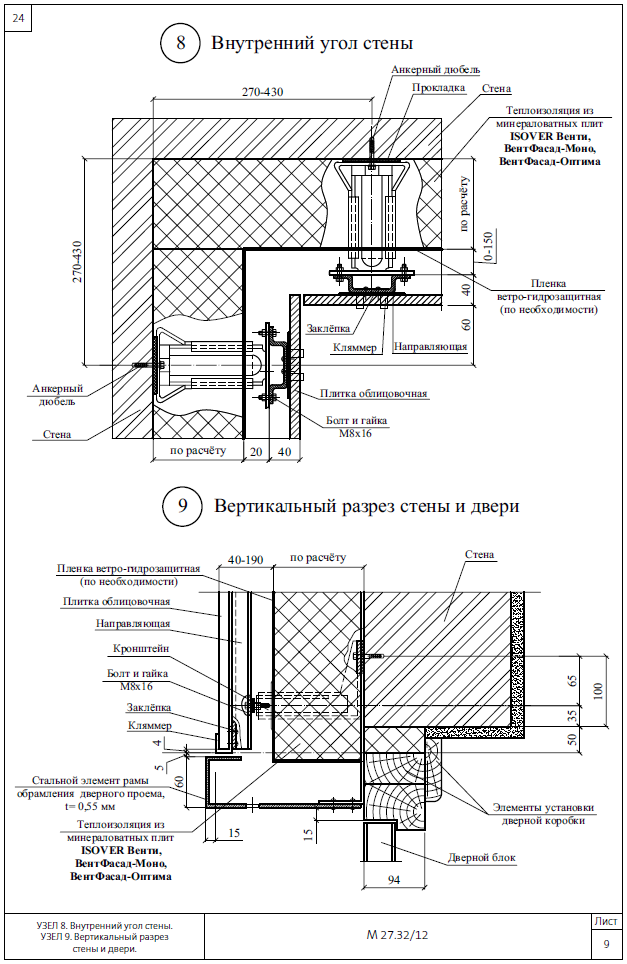

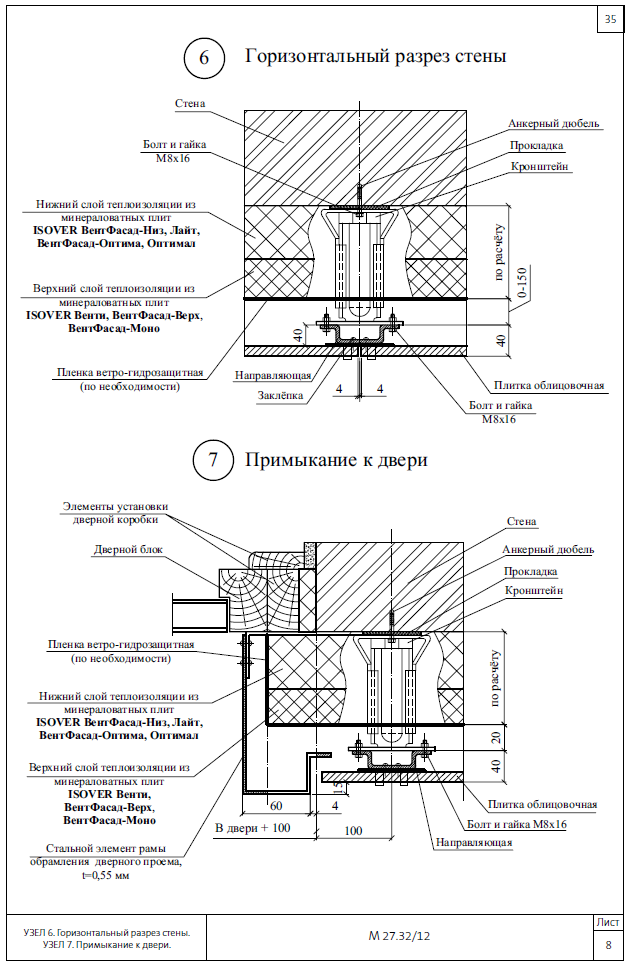

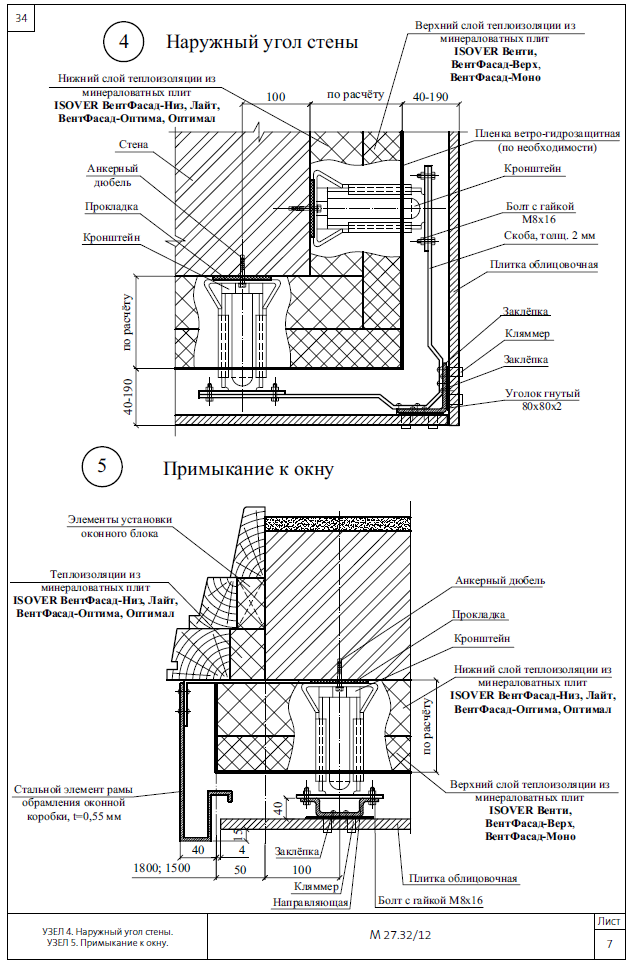

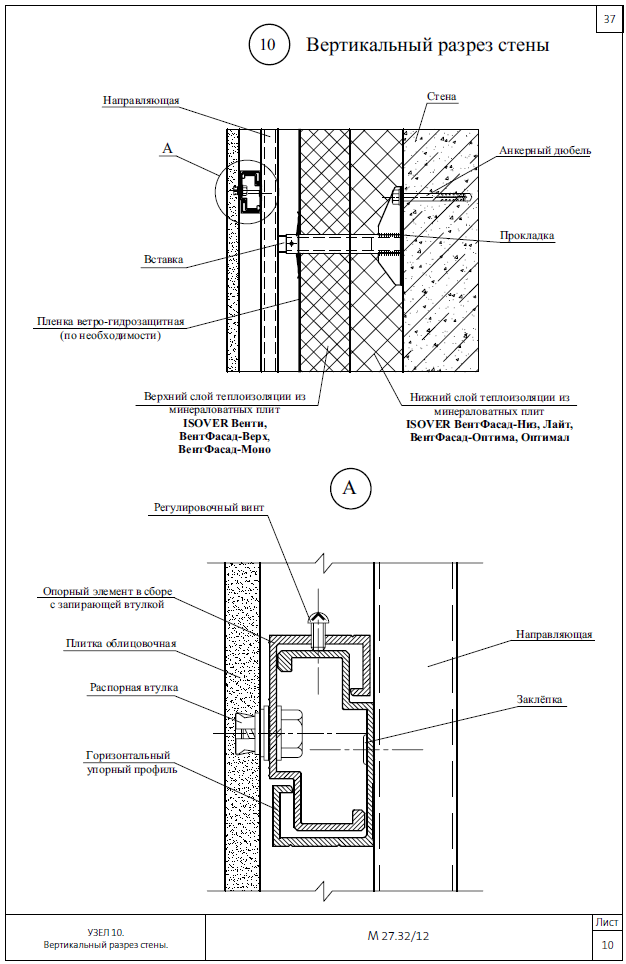

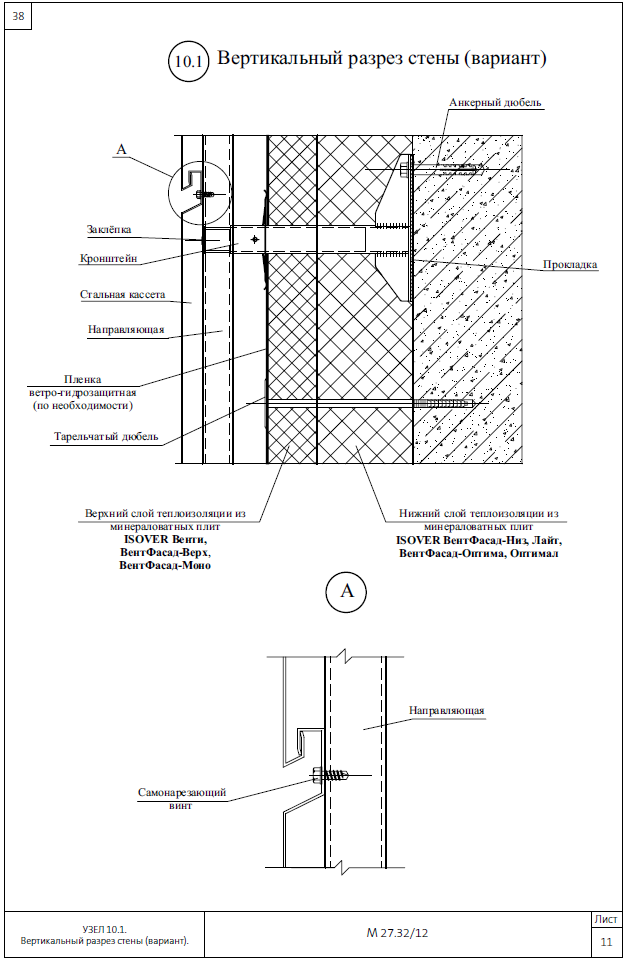

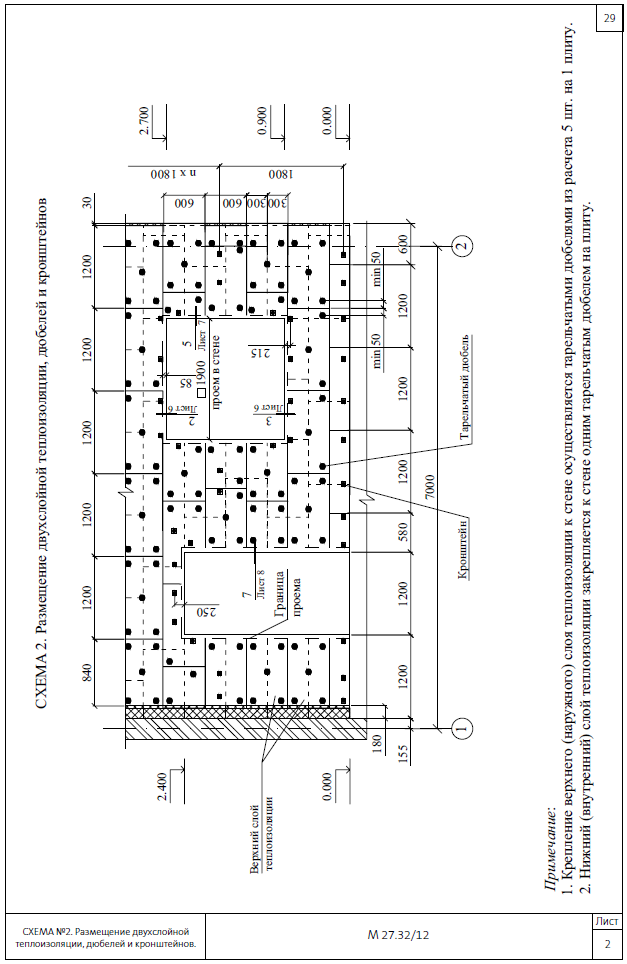

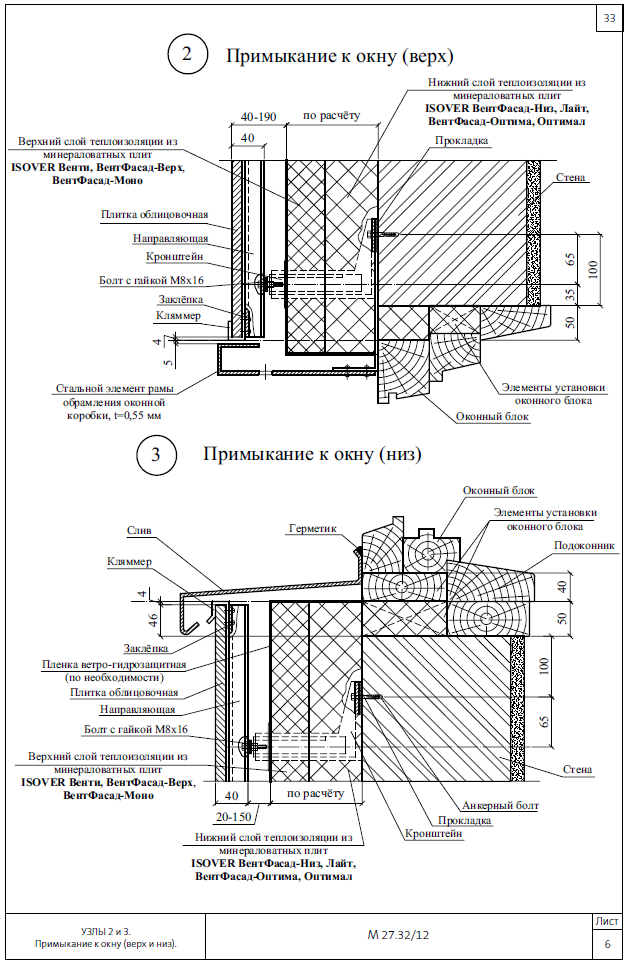

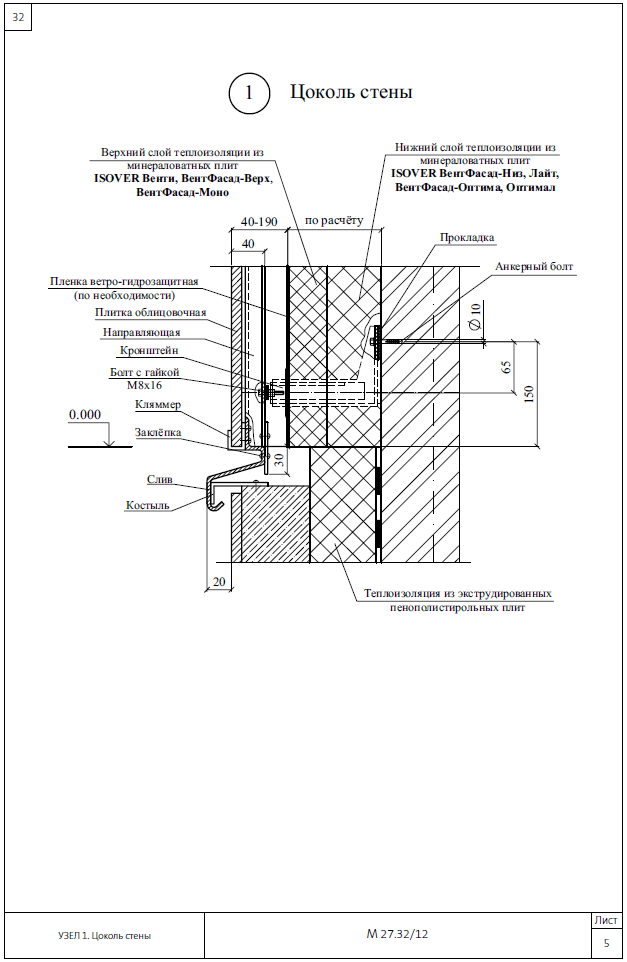

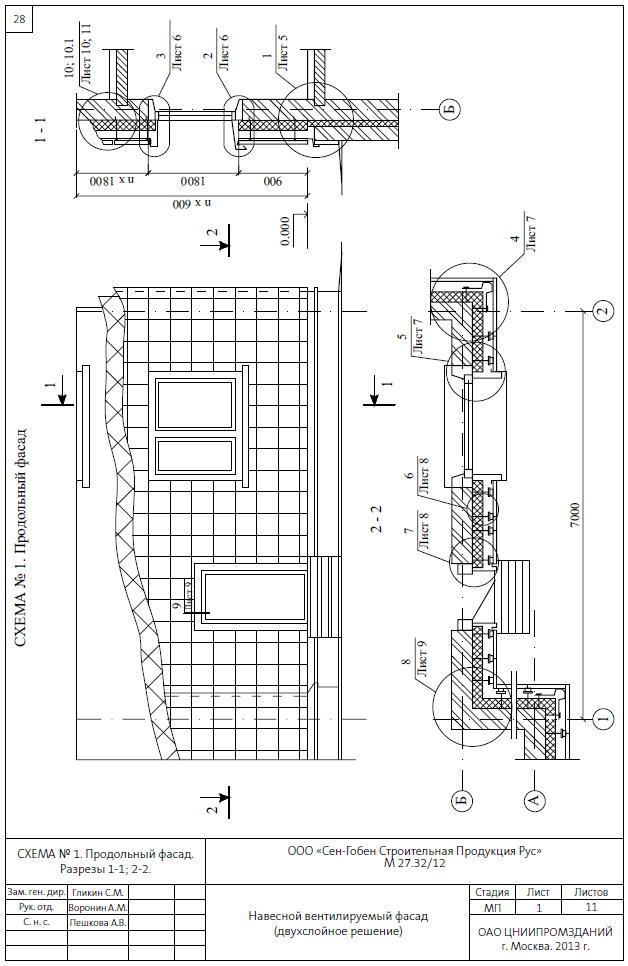

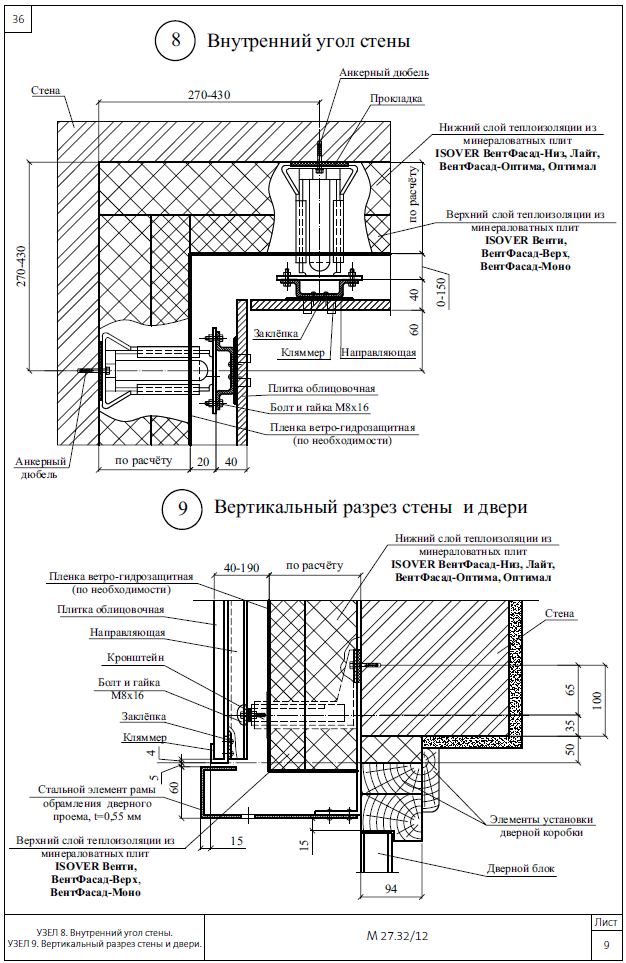

4.2 НАВЕСНОЙ ВЕНТИЛИРУЕМЫЙ ФАСАД (ДВУХСЛОЙНОЕ РЕШЕНИЕ)
5 ПРИЛОЖЕНИЯ
Приложение А: Заключение НИИСФ РААСН №0427-12.
Приложение Б: Экспертное заключение по применению теплозащитных вкладышей.
