Данная статья содержит подробное руководство по выполнению задания №5 «Проекции с числовыми отметками» в рамках курса начертательной геометрии. В материале описаны этапы построения линий пересечения откосов выемок, насыпей и дорог с топографической поверхностью, а также методика построения профиля земляного сооружения по секущей плоскости. Приведены требования к оформлению чертежа, масштабированию и графическому представлению данных.
Общие сведения о задании
Задача относится к спецкурсу раздела начертательной геометрии «Проекции с числовыми отметками». Для успешного выполнения работы необходимо ознакомиться с содержанием раздела по следующим источникам:
- Калафат М.Г., Стуканов А.Л., Барская И.В. «Проекции с числовыми отметками. Строительная площадка на топографической поверхности».
- Крылов Н.Н. Начертательная геометрия: учебник для строительных вузов / Н.Н. Крылов, Г.С. Иконникова, В.Л. Николаев, В.Е. Васильев; под ред. Н.Н. Крылова. – М.: Высш. шк., 2010. – 224 с.
Материалы пособия и раздела книги удобнее открывать, предварительно перейдя на дополнительную вкладку.
Содержание задания

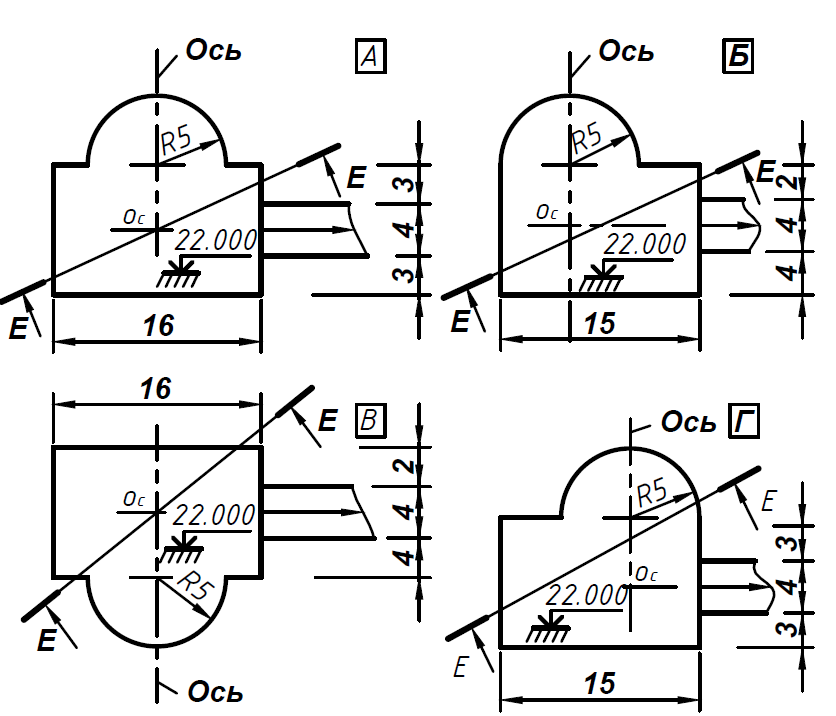

Необходимо построить проекции линий пересечения откосов выемок и насыпей земляного сооружения (строительной площадки и дороги) между собой и с топографической поверхностью. Уклон откосов выемок составляет iВ = 1:1, уклон откосов насыпей iН = 1:1,5 и уклон дороги iД = 1:6. Также требуется построить профиль земляного сооружения по секущей плоскости Е-Е.
Чертеж выполняется на листе формата А3 в масштабе 1:200. Работа выполняется по индивидуальному варианту. Номер варианта соответствует последней цифре номера зачетной книжки (учебного шифра студента).
Порядок решения задачи
Для построения линий пересечения откосов выемок и насыпей земляного сооружения между собой и с топографической поверхностью необходимо определить положение горизонталей на топографической поверхности, выбрать ориентацию земляного сооружения на топографической поверхности, построить график уклонов выемки, насыпи и дороги.
Построения выполните в следующей последовательности:

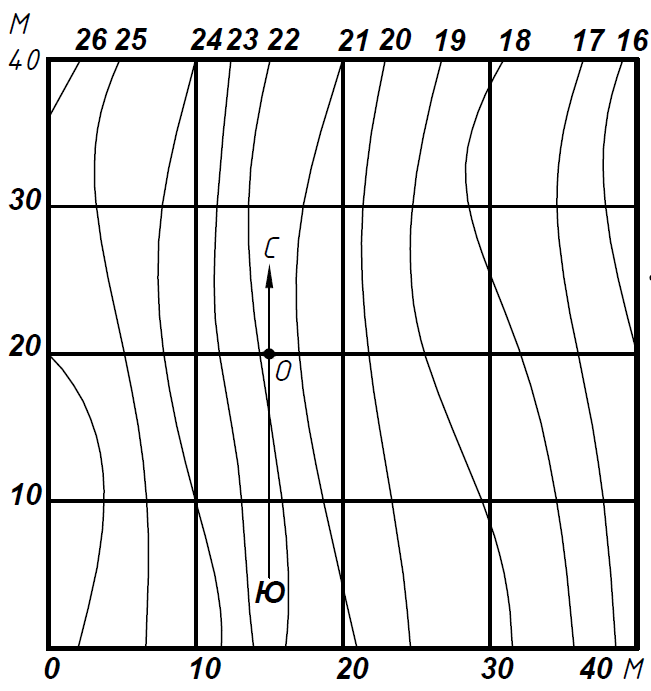

- Начертите план земельного участка 40×40 м в масштабе 1:200 и нанесите горизонтали рельефа в соответствии с заданием

.

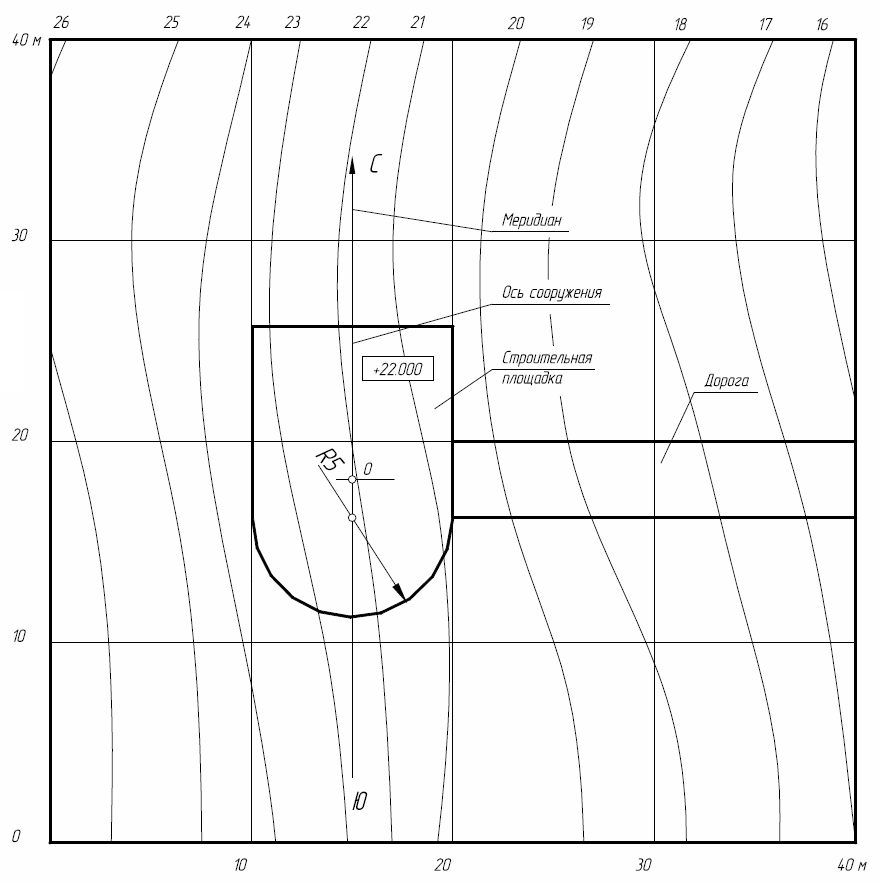

- Начертите план земляного сооружения на земельном участке в масштабе 1:200 так, чтобы центр сооружения О совпал с центром участка О и ось сооружения была наклонена к меридиану под заданным углом. На рис. 1 ось сооружения направлена вдоль меридиана – отклонение оси сооружения от меридиана на Север (С) равно 0°.
График уклонов и построение откосов
3. Постройте в масштабе 1:200 график уклонов выемки, насыпи и дороги при заданных углах наклона откосов соответственно: iВ = 1:1; iН = 1:1,5; iД = 1:6

. Угол наклона i плоскостей откосов и дороги определяется по линии наибольшего ската отношением превышения (H) к заложению (L): i = H/L.

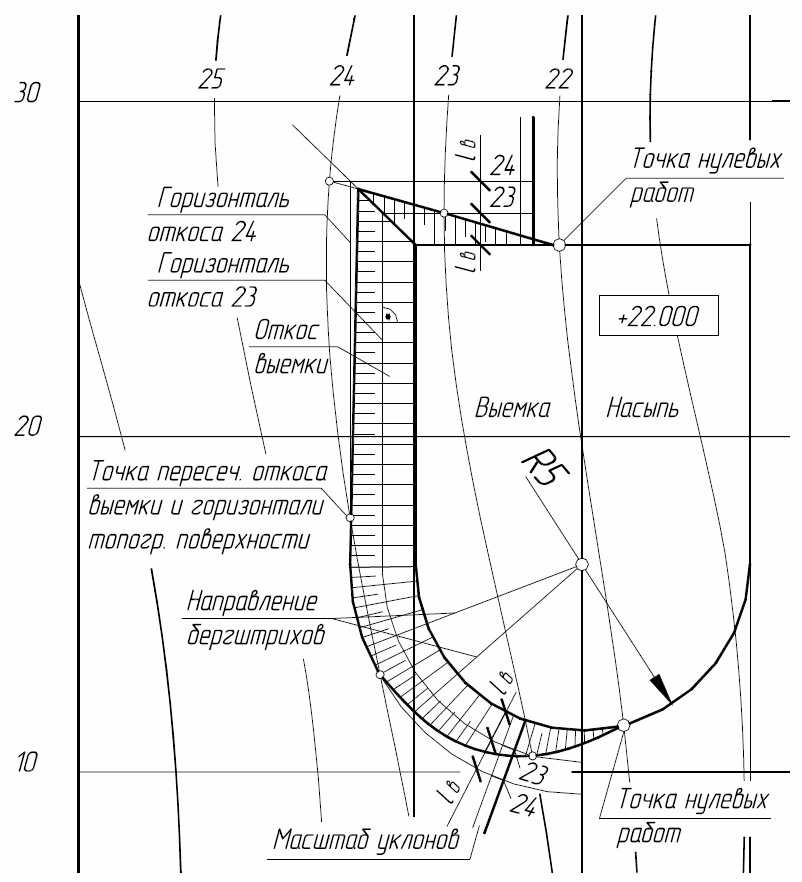

4. Постройте линии пересечения откосов выемки с топографической поверхностью

:
- Определите положение точек нулевых работ, которые расположены в пересечении контура строительной площадки на отметке +22,000 с горизонталью 22 на топографической поверхности.
- Строительная площадка расположена в горизонтальной плоскости уровня на отметке +22,000, отметки горизонталей на топографической поверхности возрастают на левой части земельного участка, поэтому слева от горизонтали 22 будет выемка, а справа – насыпь.
- Постройте на откосах выемки масштаб уклонов; интервал между горизонталями 22, 23, 24 откосов выемки соответствует расстоянию l = 1 м из графика уклонов iВ = 1:1 при превышении H = 1 м.
- Постройте точки пересечения горизонталей 23, 24… откосов выемки с соответствующими горизонталями топографической поверхности.
- Проведите линию пересечения откосов выемки с топографической поверхностью через построенные точки пересечения.
Построение линий пересечения насыпи и дороги
5. Постройте линии пересечения откосов насыпи с топографической поверхностью

:
- Справа от горизонтали 22 топографической поверхности будет насыпь.
- Постройте на откосах насыпи масштаб уклонов. Интервал между горизонталями 21, 20, 19… откосов насыпи соответствует расстоянию l = 1,5 м из графика уклонов iН = 1:1,5 при превышении H = 1 м.
- Постройте точки пересечения горизонталей 21, 20, 19… откосов насыпи с соответствующими горизонталями топографической поверхности.
- Проведите линию пересечения откосов насыпи с топографической поверхностью через построенные точки пересечения.

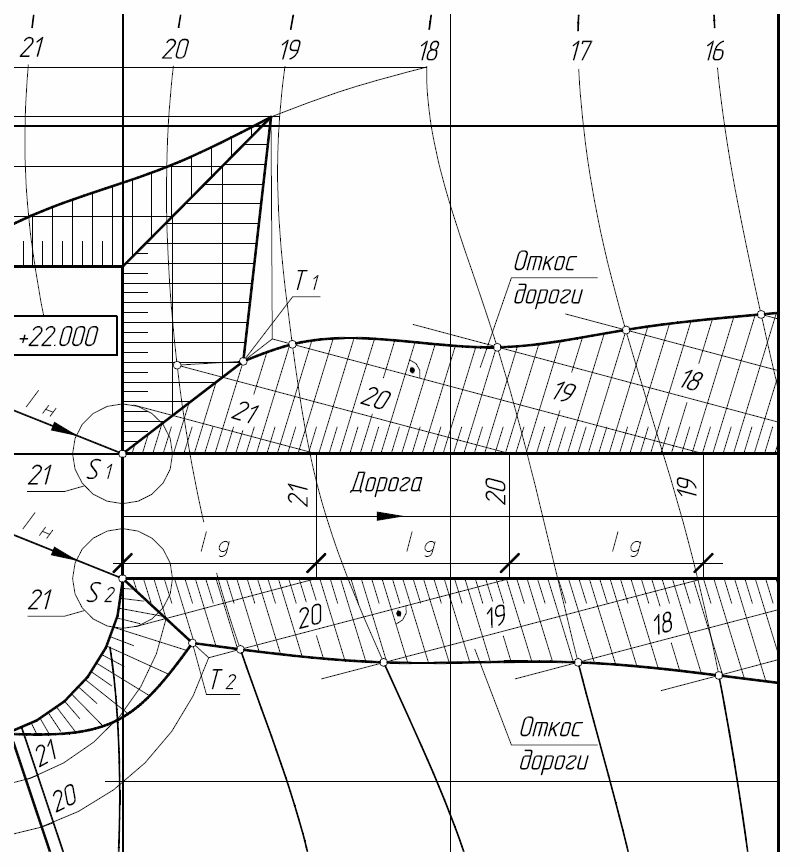

6. Постройте линии пересечения откосов дороги с топографической поверхностью

:
- Постройте на дороге с уклоном горизонтали 21, 20, 19 с интервалом l = 6 м, который определяем из графика уклонов iД = 1:6 при превышении H = 1 м.
- Проведите из точек S1 и S2 горизонтали 21 конуса равных уклонов насыпи радиусом l = 1,5 м.
- Проведите горизонтали 21 откосов дороги из конечной точки горизонтали 21 на дороге по касательной к горизонтали 21 конуса равных уклонов.
- Проведите горизонтали 20, 19, 18… откосов дороги из конечной точки горизонталей 20, 19, 18… на дороге параллельно горизонтали 21 откоса дороги.
- Постройте точки пересечения горизонталей 21, 20, 19, 18… откосов дороги с соответствующими горизонталями топографической поверхности.
- Проведите линию пересечения откосов дороги с топографической поверхностью через построенные точки пересечения.
Завершающие этапы построения
7. Постройте точки Т1 и Т2 на топографической поверхности в пересечении линий откосов дороги и линии откоса насыпи строительной площадки.
8. Постройте линии пересечения откоса насыпи строительной площадки с откосами дороги S1Т1 и S2Т2.
9. Удалите часть линии пересечения строительной площадки с топографической поверхностью между точками Т1 и Т2.
10. Проведите бергштрихи откосов выемки, насыпи и дороги перпендикулярно горизонталям откосов в направлении от точек с большими отметками к точкам с меньшими отметками.
Задача 5 б: Построение профиля земляного сооружения
Построить профиль земляного сооружения по секущей плоскости Е-Е. Для построения профиля (сечения) земляного сооружения по плоскости Е-Е необходимо построить линию пересечения 1-2-3-4-5-6 топографической поверхности плоскостью Е-Е

и наложить линию пересечения A-B-C-D откосов выемки, насыпи и строительной площадки плоскостью Е-Е.
Построения выполните в следующей последовательности:
- Постройте точки пересечения 1…6 горизонталей топографической поверхности 24…19 с плоскостью Е-Е на плане земельного участка.
- Перенесите расстояния между точками 1…6 с плана земельного участка на свободное место чертежа по горизонтальной линии [IMAGE_7_a].
- Нанесите по вертикальной линии уровни отметок от 14 до 24 через 1 м в масштабе 1:200.
- Расставьте точки сечения 1…6 на горизонталях топографической поверхности с отметками 24…19.
- Проведите плавную линию сечения 1-2-3-4-5-6 топографической поверхности плоскостью Е-Е и нанесите обозначение естественного грунта [IMAGE_7_b].
- Постройте точки пересечения a, b, c, d откоса выемки, строительной площадки, откоса насыпи плоскостью Е-Е на плане земельного участка.
- Перенесите расстояния между точками a, b, c, d с плана земельного участка по горизонтальной линии с учетом расстояний до точек 1, 2, 3, 4, 5, 6 [IMAGE_7_c].
- Расставьте точки сечения A и D на топографической поверхности; точки сечения B и C – на отметке 22 строительной площадки.
- Проведите ломаную линию сечения A-B-C-D откоса выемки, строительной площадки, откоса насыпи плоскостью Е-Е.
Пример размещения задачи 5 на чертеже приведен на

.

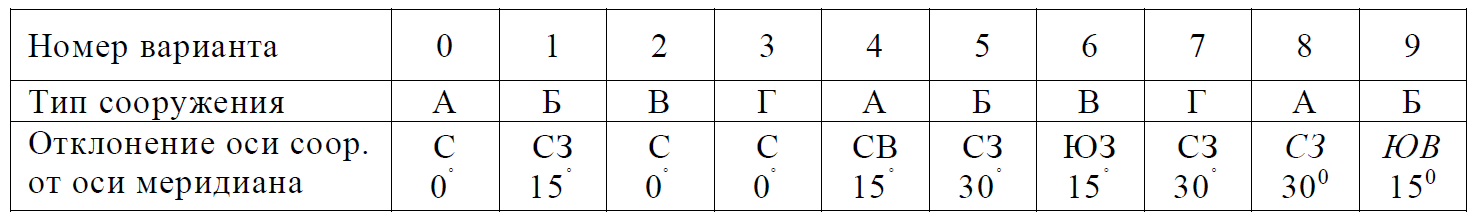

Таблица вариантов
Вариант задания примите из таблицы 5 по последней цифре шифра.
| Последняя цифра шифра | Вариант |
|---|---|
| 0 | 1 |
| 1 | 2 |
| 2 | 3 |
| 3 | 4 |
| 4 | 5 |
| 5 | 6 |
| 6 | 7 |
| 7 | 8 |
| 8 | 9 |
| 9 | 10 |
