Данный документ представляет собой комплект проектной документации по реконструкции двухэтажного многоквартирного жилого дома на 6 квартир. В материалах содержатся планы первого и второго этажей, разрезы здания (1-1), а также фасады (1-4) в состоянии «до» и «после» реконструкции. Приведены высотные отметки, экспликация помещений и спецификации используемых строительных материалов, включая кровельные, изоляционные и отделочные элементы.
- Общие сведения о проекте
- Фасады здания
- Фасад до реконструкции 1-4
- Фасад после реконструкции 1-4
- Планы этажей после реконструкции
- План первого этажа после реконструкции
- План второго этажа после реконструкции
- Разрезы здания
- Разрез 1-1 До реконструкции
- Разрез 1-1 После реконструкции
- Спецификация материалов и конструкций
- Табличные данные проекта
- Экспликация помещений
- Технические примечания
Общие сведения о проекте
Объект: Реконструкция жилого двухэтажного дома на 6 квартир.
Учебное заведение: СПБГТИ(ТУ), группа 383.
Исполнители: Александрин, Парамонов.
Документация: План 1, 2 этажа, разрез 1-1, фасад 1-4 (до и после реконструкции).
Фасады здания
В проекте представлены фасады 1-4 до и после проведения реконструкции.

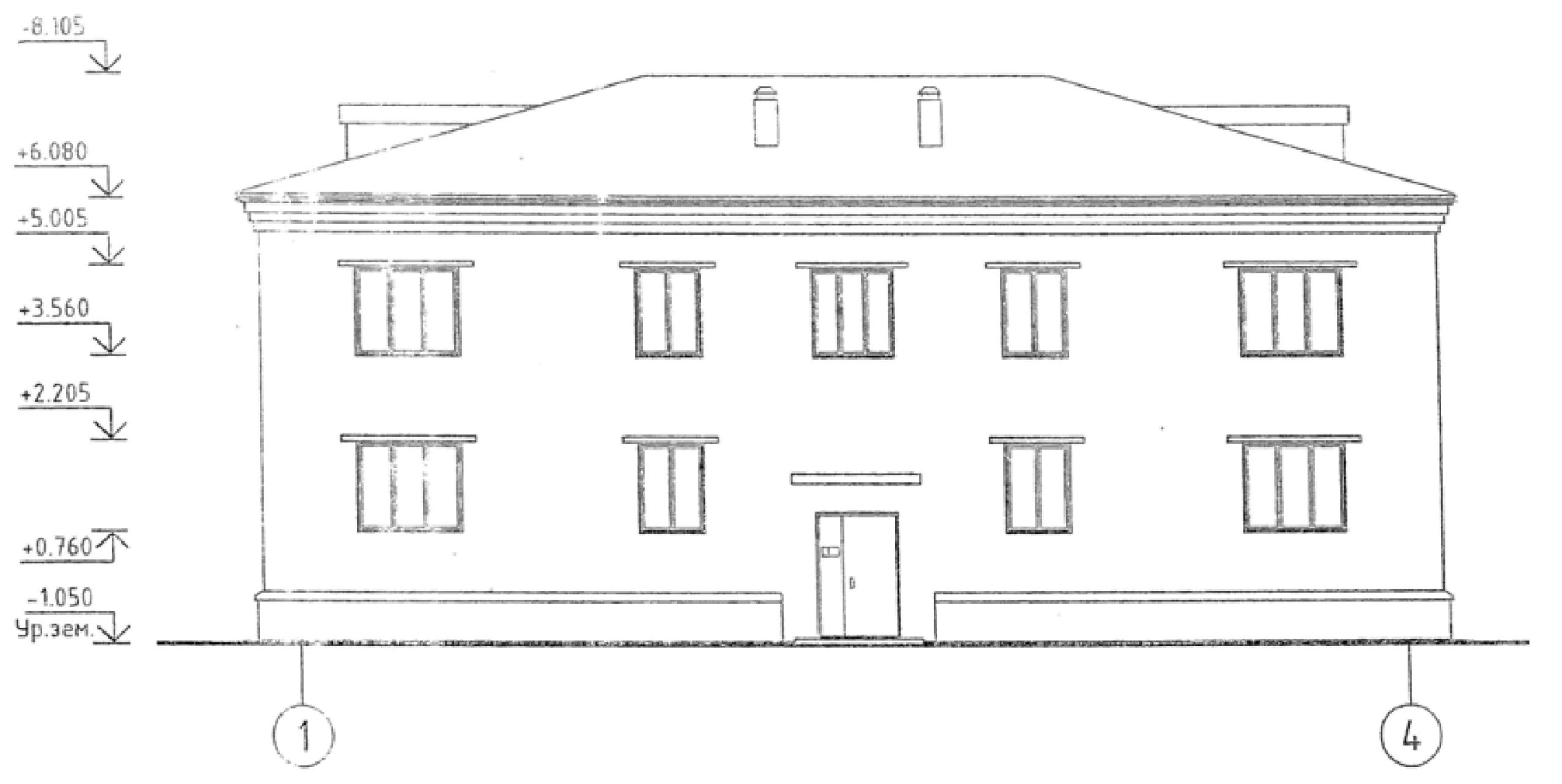

Фасад до реконструкции 1-4
Фасад после реконструкции 1-4
Планы этажей после реконструкции
Ниже представлены планировочные решения для первого и второго этажей после завершения строительных работ.
План первого этажа после реконструкции
План второго этажа после реконструкции
Разрезы здания
Технические разрезы по оси 1-1, демонстрирующие конструктивные изменения.
Разрез 1-1 До реконструкции
Разрез 1-1 После реконструкции
Спецификация материалов и конструкций
Для реализации проекта используются следующие материалы и конструктивные элементы:
- Ж/б плита перекрытия
- Плиты утеплителя 200 мм
- Доска 20 мм
- Листовая кровельная сталь
- Деревянная обрешетка
- Стропильная нога
- ГВЛВ лист
- Керамзит фракции 5-15
- Гидроизоляция
- Бетонная стяжка
- Щебень
- Уплотненный грунт
- Ламинат
Табличные данные проекта
| Параметр | Значение |
|---|---|
| Высотная отметка (Ур. зем.) | -1.050 |
| Отметка 0.000 | 0.000 |
| Отметка +1.400 | +1.400 |
| Отметка +2.800 | +2.800 |
| Отметка +2.500 | +2.500 |
| Отметка +5.300 | +5.300 |
| Отметка +1.700 | +1.700 |
| Отметка +6.080 | +6.080 |
| Отметка +8.105 | +8.105 |
Экспликация помещений
| Помещение | Площадь (кв.м) |
|---|---|
| Комната | 17,42 |
| Комната | 20,34 |
| Комната | 19,07 |
| Комната | 17,42 |
| Комната | 10,02 |
| Комната | 10,02 |
| Комната | 1,50 |
| Комната | 2,25 |
| Кухня | 7,48 |
| Кухня | 2,52 |
Технические примечания
Проект выполнен в соответствии с требованиями к реконструкции многоквартирных жилых домов. Все высотные отметки приведены в метрах. Использованы стандартные обозначения осей (А, Б, В) и нумерация (1, 2, 3, 4).
