Министерство образования и науки Российской Федерации
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования «Воронежская государственная лесотехническая академия»
С. В. Зимарин, Н. А. Бородин
ИНЖЕНЕРНАЯ ГРАФИКА
Практикум
Воронеж 2011
Выходные данные
УДК 744 З 62
Печатается по решению учебно-методического совета ГОУ ВПО «ВГЛТА» (протокол № 7 от 24 июня 2011 г.)
Рецензенты: кафедра механики ВГАУ, доц. С. В. Кузьменко
Зимарин, С.В. Инженерная графика [Текст]: практикум / С. В. Зимарин, Н. А. Бородин; М-во образования и науки РФ, ФГБОУ ВПО «ВГЛТА» – Воронеж, 2011. – 140 с. ISBN 978-5-7994-0467-3
В практикуме представлены основные понятия по дисциплине «Инженерная графика». Даны методические указания, задания и примеры необходимые для выполнения графических работ. Рекомендуется для студентов высших учебных заведений, обучающихся по направлению 250100 – Лесное дело.
Табл. 45. Илл. 187. Библиогр.: 4 наим.
Введение
Общеинженерная дисциплина «Начертательная геометрия. Инженерная графика» состоит из двух разделов: «Начертательная геометрия» и «Инженерная графика».
Начертательная геометрия – раздел геометрии, в котором изучаются пространственные фигуры при помощи построения их изображений на плоскости и методы решения пространственных задач.
Начертательная геометрия определяет общие принципы построения проекционных чертежей. Практика предъявляет к таким чертежам ряд требований: наглядность изображения – свойство чертежа вызывать пространственное представление изображенной фигуры; обратимость чертежа – возможность точного определения изображенной фигуры по чертежу; простота выполнения требуемых построений; точность графических решений.
Предметом рассмотрения инженерной графики являются чертежи деталей и сборочных единиц, теоретические основы их выполнения (базирующиеся на элементах начертательной геометрии) в соответствии с правилами единой системы конструкторской документации (ЕСКД).
Цель изучения дисциплины – усвоение методов построения изображений пространственных форм на плоскости и комплекса стандартов ЕСКД, устанавливающих правила и положения по разработке и оформлению чертежей.
Краткие указания по выполнению графических работ (ГР)
Предварительно, необходимо изучить материал, изложенный в практикуме, государственные стандарты (ГОСТы) и литературу по теме ГР, ознакомиться с порядком её выполнения. Графические работы выполняются по индивидуальным вариантам. Образцы ГР представленные в практикуме служат примерами расположения материала на листах, характеризуют содержание и объем темы. Все чертежи выполняются в соответствии с требованиями стандартов ЕСКД, они должны отличаться выразительностью, аккуратностью и четкостью графического исполнения. Все геометрические построения выполняются с помощью чертежных инструментов, карандашом, вначале тонкими линиями, с последующей обводкой сплошной основной линией линий видимого контура.
1 Графическая работа № 1. СТАНДАРТЫ ЧЕРТЕЖА. ГЕОМЕТРИЧЕСКОЕ ЧЕРЧЕНИЕ
Цель работы: усвоить общие правила выполнения чертежей, представленные в стандартах ЕСКД, получить навыки чертежной работы, изучить и выполнить геометрические построения конусности и сопряжений.
1.1 Стандарты чертежа
1.1.1 Форматы
Чертежи выполняются на листах бумаги стандартных размеров. В соответствии с ГОСТом 2.301-68 в качестве исходного принят формат А0 (площадь листа 1 м2). Основные форматы (А1, А2, А3, А4) получают из формата А0 путем последовательного деления большей стороны предыдущего формата пополам (табл. 1).
| Обозначение формата | А0 | А1 | А2 | А3 | А4 |
|---|---|---|---|---|---|
| Размеры листа, мм | 1189×841 | 594×841 | 594×420 | 297×420 | 297×210 |
При необходимости допускается применять формат А5 с размерами сторон 148х210 мм. Формат чертежного листа бумаги выбирается в зависимости от сложности чертежа и количества изображений. Все форматы можно располагать как горизонтально, так и вертикально (А4 располагается только вертикально).
Форматы листов бумаги определяются размерами внешней рамки чертежа, которую проводят тонкой линией. Линии рамки поля чертежа выполняют сплошной основной линией на расстоянии 20 мм слева и 5 мм справа, сверху и снизу от внешней рамки
.
Допускается применение дополнительных форматов образуемых увеличением коротких сторон основных форматов на величину кратную их размерам. Размеры дополнительных форматов следует выбирать по таблице 2.
| Кратность | А0 | А1 | А2 | А3 | А4 |
|---|---|---|---|---|---|
| 2 | 1189х1682 | — | — | — | — |
| 3 | 1189х2523 | 841х1783 | 594х1261 | 420х891 | 297х630 |
| 4 | — | 841х2378 | 594х1682 | 420х1189 | 297х841 |
| 5 | — | — | 594х2102 | 420х1486 | 297х1051 |
| 6 | — | — | — | 420х1783 | 297х1261 |
| 7 | — | — | — | 420х2080 | 297х1471 |
| 8 | — | — | — | — | 297х1682 |
| 9 | — | — | — | — | 297х1892 |
Обозначение производного формата составляется из обозначения основного формата и его кратности согласно табл. 2, например, А0х2, А4х8 и т.д.
1.1.2 Масштабы
Масштабом называют отношение линейных размеров изображаемого изделия к его натуральным размерам. Изображение предмета может быть выполнено в натуральную величину, уменьшено или увеличено. ГОСТ 2.302-68 устанавливает следующий ряд масштабов изображений предметов на чертежах (табл. 3).
| Масштабы уменьшения | 1:2; 1:2.5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40 и т.д. |
| Натуральная величина | 1:1 |
| Масштабы увеличения | 2:1; 2.5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1 |
Приоритетным является изображение предметов в масштабе 1:1. В каком бы масштабе не выполнялось изображение, на чертеже проставляются действительные размеры детали. Если масштаб какого-либо изображения отличается от масштаба, указанного в основной надписи, то, согласно ГОСТ 2.316-68 «Правила нанесения на чертежах надписей, технических требований и таблиц», масштаб проставляется непосредственно после надписи относящейся к изображению, например: А-А(2:1); А(1:1), Б(1:5).
1.1.3 Линии
Наименование, изображение и толщину линий устанавливает ГОСТ 2.303-68 (табл. 4).
| № | Наименование | Начертание | Толщина линии | Основное назначение |
|---|---|---|---|---|
| 1 | Сплошная основная | — | S = 0,5…1,4 мм | Линия видимого контура, линии контура вынесенного сечения |
| 2 | Сплошная тонкая | — | От S/3 до S/2 | Линии размерные и выносные, линии штриховки, линия контура наложенного сечения |
| 3 | Сплошная волнистая | — | От S/3 до S/2 | Линии обрыва, линии разграничения вида и разреза |
| 4 | Штриховая | — | От S/3 до S/2 | Линии невидимого контура |
| 5 | Штрих-пунктирная тонкая | — | От S/3 до S/2 | Линии осевые и центровые |
| 6 | Разомкнутая | — | От S до 1,5 S | Линии сечений |
Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе. На рис. 1 приведен образец применения различных типов линий
.
1.1.4 Шрифты чертежные
Все надписи на чертежах и других технических документах выполняются чертежным шрифтом согласно ГОСТ 2.304-81. Стандарт устанавливает десять размеров (1,8; 2.5; 3.5; 5; 7; 10; 14; 20; 28; 40) и четыре типа (тип А с наклоном 75о
и без наклона, тип Б с наклоном 75о и без наклона) шрифта (табл. 5). Размер шрифта определяет высоту цифр, прописных и строчных букв в мм. Тип определяется параметрами шрифта: расстояниями между буквами, минимальный шаг строк, минимальное расстояние между словами и толщина линий шрифта.
| Параметры шрифта | Размер шрифта | 1,8 | 2,5 | 3,5 | 5 | 7 | 10 | 14 | 20 | 28 | 40 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Высота прописных букв и цифр | — | 1,8 | 2,5 | 3,5 | 5 | 7 | 10 | 14 | 20 | 28 | 40 |
| Высота строчных | — | 1,3 | 1,8 | 2,5 | 3,5 | 5 | 7 | 10 | 14 | 20 | 28 |
| Толщина линий шрифта | А | — | 0,18 | 0,25 | 0,35 | 0,5 | 0,7 | 1,0 | 1,4 | 2,0 | 2,8 |
| — | Б | 0,18 | 0,25 | 0,35 | 0,5 | 0,7 | 1,0 | 1,4 | 2,0 | 2,8 | 4,0 |
| Ширина буквы | А | — | 1,1 | 1,5 | 2,1 | 3 | 4,2 | 6 | 8,4 | 12 | 16,8 |
| — | Б | 1,1 | 1,5 | 2,1 | 3 | 4,2 | 6 | 8,4 | 12 | 16,8 | 24 |
| Расстояние между буквами | А | — | 0,35 | 0,5 | 0,7 | 1,0 | 1,4 | 2,0 | 2,8 | 4,0 | 5,7 |
| — | Б | 0,35 | 0,5 | 0,7 | 1,0 | 1,4 | 2,0 | 2,8 | 4,0 | 5,7 | 8 |
| Минимальный шаг строк | А | — | 4,0 | 5,5 | 8,0 | 11,0 | 16,0 | 22,0 | 31,0 | 44 | 61,6 |
| — | Б | 3,1 | 4,3 | 6,0 | 8,5 | 12,0 | 17,0 | 24,0 | 34,0 | 47,6 | 68 |
| Минимальное расстояние между словами | А | — | 1,1 | 1,5 | 2,1 | 3 | 4,2 | 6 | 8,4 | 12 | 16,8 |
| — | Б | 1,1 | 1,5 | 2,1 | 3 | 4,2 | 6 | 8,4 | 12 | 16,8 | 24 |
1.1.5 Основная надпись
На всех чертежах и конструкторских документах обязательно выполняется основная надпись, которая помещается в правом нижнем углу формата вплотную к рамке поля чертежа. На формате А4 основную надпись помещают вдоль короткой стороны формата. На остальных форматах основную надпись располагают как вдоль короткой, так и вдоль длинной сторон. ГОСТ 2.104-68 описывает назначение всех граф основной надписи и заполнение их на производственных чертежах. На рис. 3 приведены размеры основной надписи
.
В основной надписи студенты заполняют следующие графы: 1. Наименование ГР или изделия. 2. Обозначение материала детали. 3. Масштаб. 4. Номер ГР, группы и варианта задания (пример: 1 – 911/1 – 5). 5. Наименование учебного заведения. 6. Фамилии студента и преподавателя.

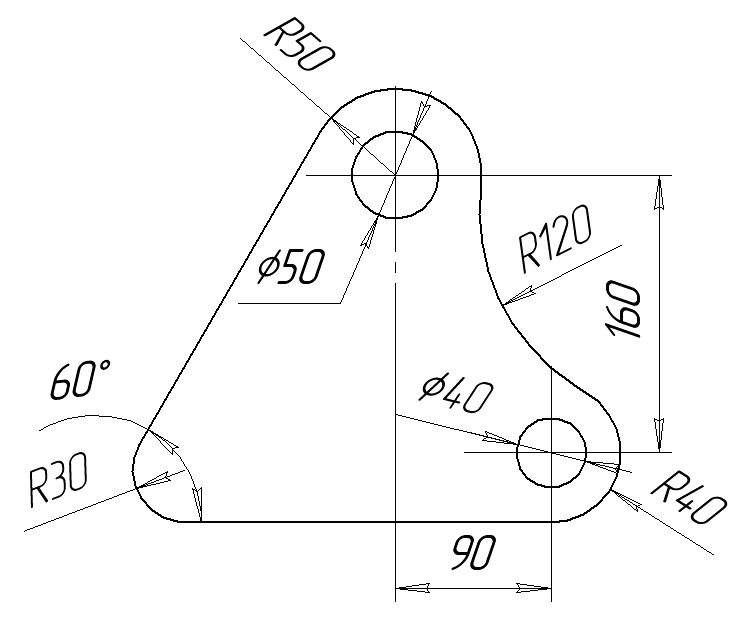

1.1.6 Нанесение размеров на чертежах
Основанием для определения величины изображаемого предмета и его частей служат размерные числа, правила нанесения которых, устанавливает ГОСТ 2.307-68. Общее количество размеров на чертежах должно быть минимальным, но достаточным для изготовления и контроля изделия. Каждый размер на чертеже проставляется только один раз.
Размеры на чертежах указываются размерными линиями, которые ограничивают стрелками, и размерными числами. Форма стрелки и примерное соотношение ее элементов показано на рис. 4. Размерные числа наносят над размерной линией возможно ближе к ее середине. Высота цифр принимается не менее 3,5 мм. Зазор между размерной линией и размерным числом должен быть около 1 мм. Линейные размеры на чертежах проставляются в миллиметрах без обозначения единиц измерения. Величину углов указывают в градусах, минутах, секундах с обозначением единиц измерения [IMAGE_4, IMAGE_5].
Размерная линия проводится параллельно прямолинейному отрезку, размер которого наносится, а выносные линии – перпендикулярно размерным линиям. При нанесении размера угла размерную линию проводят в виде дуги с центром в его вершине, а выносные линии – радиально. Размерные линии предпочтительно выносить за контуры изображения. Выносные линии должны выходить за концы стрелок размерных линий на 1…5 мм. Расстояние от первой размерной линии до параллельной ей линии контура должно быть не менее 10 мм, а расстояние между последующими параллельными размерными линиями должно быть в пределах 7…10 мм. Нельзя использовать в качестве размерных линий контурные, выносные, осевые и центровые линии.
