Данный материал содержит полный перечень из 19 экзаменационных билетов, предназначенных для проверки знаний студентов заочного отделения по курсу инженерной графики. Каждый билет включает теоретический вопрос по основам черчения (виды, разрезы, резьбовые соединения, сборочные чертежи) и практическое задание на построение проекций моделей и нанесение размеров в соответствии с требованиями ГОСТ 2.307-68.
- Экзаменационный билет № 1
- Экзаменационный билет № 2
- Экзаменационный билет № 3
- Экзаменационный билет № 4
- Экзаменационный билет № 5
- Экзаменационный билет № 6
- Экзаменационный билет № 7
- Экзаменационный билет № 8
- Экзаменационный билет № 9
- Экзаменационный билет № 10
- Экзаменационный билет № 11
- Экзаменационный билет № 12
- Экзаменационный билет № 13
- Экзаменационный билет № 14
- Экзаменационный билет № 15
- Экзаменационный билет № 16
- Экзаменационный билет № 17
- Экзаменационный билет № 18
- Экзаменационный билет № 19
Экзаменационный билет № 1
Для учащихся заочного отделения
- Виды: назначение и расположение основных видов.

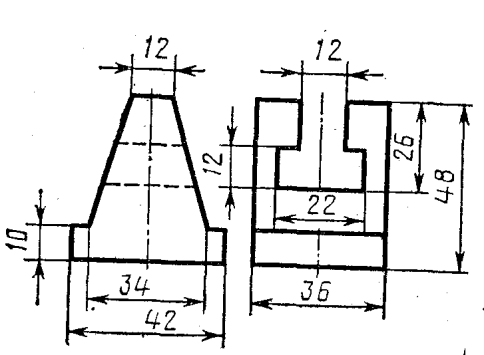

- Построить третий вид модели по двум заданным. Нанести размеры на чертеже согласно ГОСТа 2.307-68.
Экзаменационный билет № 2
Для учащихся заочного отделения
- Виды: назначение и расположение местных и дополнительных видов.

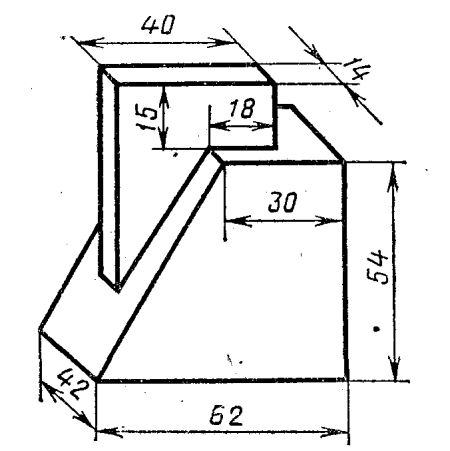

- Построить три вида модели по аксонометрии. Нанести размеры на чертеже согласно ГОСТа 2.307-68.
Экзаменационный билет № 3
Для учащихся заочного отделения
- Простые разрезы: горизонтальный, фронтальный, профильный, наклонный.

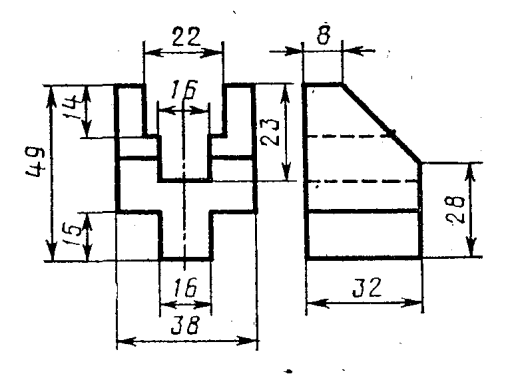

- Построить третий вид модели по двум заданным. Нанести размеры на чертеже согласно ГОСТа 2.307-68.
Экзаменационный билет № 4
Для учащихся заочного отделения
- Понятие о местных разрезах.

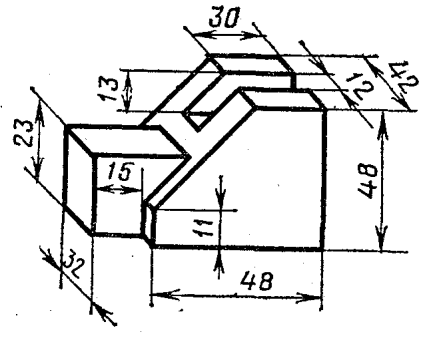

- Построить три вида модели по аксонометрии. Нанести размеры на чертеже согласно ГОСТа 2.307-08.
Экзаменационный билет № 5
Для учащихся заочного отделения
- Соединение половины вида с половиной разреза.
- Построить третий вид модели по двум заданным. Нанести размеры на чертеже согласно ГОСТа 2.307-68.
Экзаменационный билет № 6
Для учащихся заочного отделения
- Сложные разрезы: ступенчатые и ломаные.

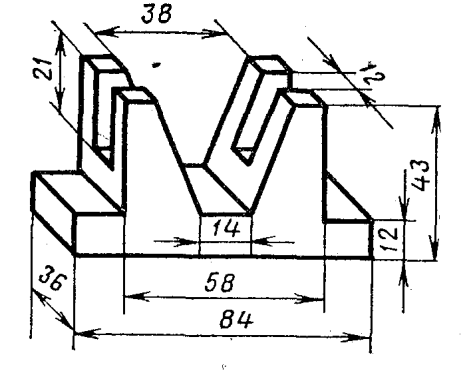

- Построить три вида модели по аксонометрии. Нанести размеры на чертеже согласно ГОСТа 2.307-68.
Экзаменационный билет № 7
Для учащихся заочного отделения
- Разрезы через тонкие стенки и ребра жесткости.

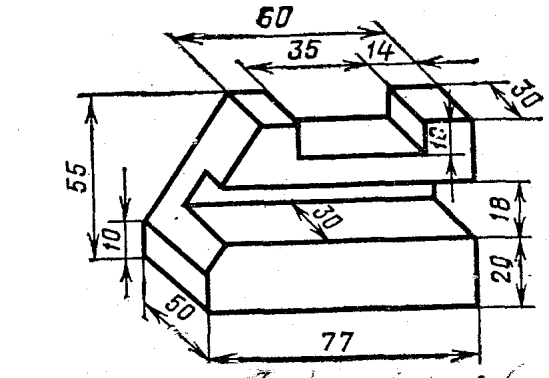

- Построить три вида модели по аксонометрии, нанести размеры на чертеже согласно ГОСТа 2.307-68.
Экзаменационный билет № 8
Для учащихся заочного отделения
- Выносные элементы, их определение и содержание. Применение выносных элементов. Расположение и обозначение выносных элементов.
- Построить третий вид модели по двум заданным. Нанести размеры на чертеже согласно ГОСТа 2.307-68.
Экзаменационный билет № 9
Для учащихся заочного отделения
- Основные сведения о резьбе. Основные типы резьб.
- Построить три вида модели по аксонометрии. Нанести размеры на чертеже согласно ГОСТа 2.307-68.
Экзаменационный билет № 10
Для учащихся заочного отделения
- Профили резьб. Условные изображения резьбы.
- Построить третий вид модели по двум заданным. Нанести размеры на чертеже согласно ГОСТа 2.307-68.
Экзаменационный билет № 11
Для учащихся заочного отделения
- Различные виды разъемных соединений.
- Построить три вида модели по аксонометрии. Нанести размеры на чертеже согласно ГОСТа 2.307-68.
Экзаменационный билет № 12
Для учащихся заочного отделения
- Различные виды неразъемных соединений.
- Построить третий вид модели по двум заданным. Нанести размеры на чертеже согласно ГОСТа 2.307-68.
Экзаменационный билет № 13
Для учащихся заочного отделения
- Сборочный чертеж изделий, его назначение и содержание.
- Построить три вида модели по аксонометрии. Нанести размеры на чертеже согласно ГОСТа 2.307-68.
Экзаменационный билет № 14
Для учащихся заочного отделения
- Понятие о спецификации. Назначение спецификаций.
- Построить третий вид модели по двум заданным. Нанести размеры на чертеже согласно ГОСТа 2.307-68.
Экзаменационный билет № 15
Для учащихся заочного отделения
- Виды: назначение и расположение основных видов.
- Построить третий вид модели по двум заданным. Нанести размеры на чертеже согласно ГОСТа 2.307-68.
Экзаменационный билет № 16
Для учащихся заочного отделения
- Виды: назначение и расположение местных и дополнительных видов.
- Построить три вида модели по аксонометрии. Нанести размеры на чертеже согласно ГОСТа 2.307-68.
Экзаменационный билет № 17
Для учащихся заочного отделения
- Простые разрезы: горизонтальный, фронтальный, профильный, наклонный.
- Построить третий вид модели по двум заданным. Нанести размеры на чертеже согласно ГОСТа 2.307-68.
Экзаменационный билет № 18
Для учащихся заочного отделения
- Понятие о местных разрезах.
- Построить три вида модели по аксонометрии. Нанести размеры на чертеже согласно ГОСТа 2.307-08.
Экзаменационный билет № 19
Для учащихся заочного отделения
- Соединение половины вида с половиной разреза.
- Построить третий вид модели по двум заданным. Нанести размеры на чертеже согласно ГОСТа 2.307-68.
