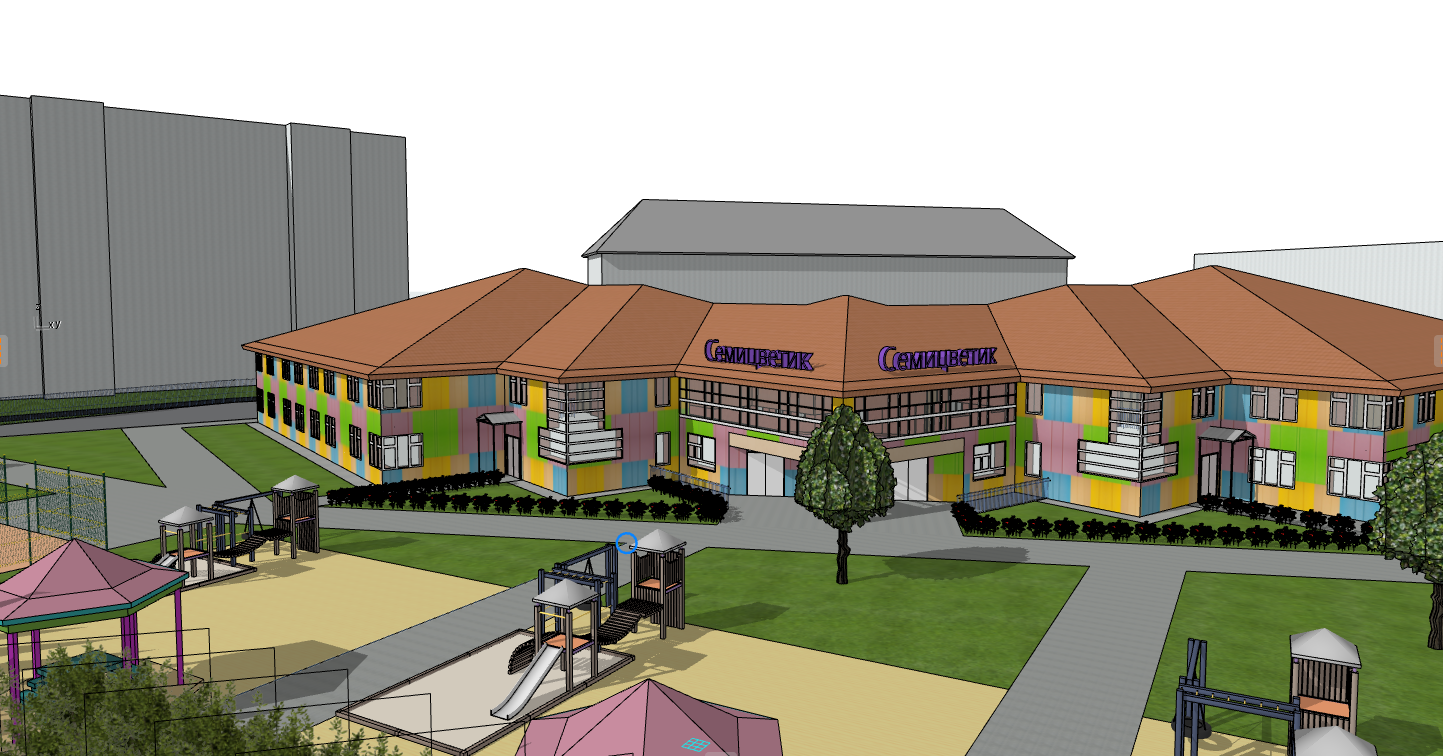

Экспликация помещений и проектная документация здания

В статье представлена детальная экспликация помещений здания, включая площади, категории пожарной опасности и функциональное назначение комнат. Документ содержит данные по планировке 1-го и 2-го этажей, фасадам, разрезам, а также генеральный план участка с условными обозначениями покрытий и элементов благоустройства. Материал является частью проектной документации, выполненной в рамках учебного или профессионального проектирования.

Содержание

Экспликация помещений (1 этаж)
Групповая ячейка (1 этаж)
Экспликация помещений (2 этаж)
Групповая ячейка (2 этаж)
Технические планы и схемы
Генеральный план и благоустройство
Информация о проекте

Экспликация помещений (1 этаж)

№ по плану	Наименование	Площадь, м²
1	Тамбур	7,88
2	Тамбур	12,85
3	Колясочная	14,67
4	Колясочная	14,92
5	Столярная мастерская	12,09
6	Щитовая	8,80
7	Лестничная клетка	23,40
8	Помещение охраны и пожарного поста	25,02
9	Лестничная клетка	23,40
10	Коридор	108,23
11	Загрузочная	10,71
12	Охлаждаемая камера для мяса и рыбы	8,65
13	Кладовая овощей	7,14
14	Охлаждаемая камера молочных продуктов	5,94
15	Женская гардеробная с санузлом	11,82
16	Кладовая сухих продуктов	6,05
17	Моечная обменной тары	6,06
18	Помещение для хранения уборочного инвентаря	2,23
19	Охлаждаемая камера отходов	5,08
20	Коридор	70,04
21	Холодный цех	8,58
22	Овощной цех	8,26
23	Цех первичной обработки овощей	8,26
24	Мясо-рыбный цех	9,58
25	Моечная кухонной посуды	11,03
26	Мужская гардеробная с санузлом	7,53
27	Раздаточная	14,09
28	Помещение для хранения уборочного инвентаря	3,72
29	Раздаточная	58,44
30	Раздевальная	24,85
31	Групповая игровая	56,44
32	Спальная	52,28
33	Буфетная	9,12
34	Санузел для мальчиков	8,98
35	Санузел для девочек	8,98
36	Коридор	97,14
37	Коридор	96,96
38	Лестничная клетка	22,18
39	Приемная мед. блока	20,29
40	Помещение для хранения уборочного инвентаря	4,57
41	Помещение для приготовления дез. растворов	11,85
42	Процедурная	26,19
43	Медицинский кабинет	18,02
44	Санузел	6,44
45	Санузел	5,20
46	Тамбур	7,20
47	Стиральная	28,85
48	Гладильная	13,31
49	Кладовая грязного белья	10,85
50	Кладовая чистого белья	11,59
51	Лестничная клетка	22,18

Групповая ячейка (1 этаж)

Групповая ячейка на 20 человек: S одной ячейки — 149,1 м²; S на этаж (6 групп) — 338,64 м² / 313,68 м² / 54,72 м² / 53,88 м² / 53,88 м². ИТОГО: 1 478,37 м².

Экспликация помещений (2 этаж)

№ по плану	Наименование	Площадь, м²
58	Комната хранения спортивного инвентаря	8,95
59	Музыкальный зал	104,14
60	Комната хранения музыкального оборудования	8,69
61	Кабинет заведующей	14,09
62	Кабинет завхоза и кастелянши	11,12
63	Коридор	14,09
64	Помещение для хранения уборочного инвентаря	3,25
65	Санузел персонала	4,45
66	Коридор	96,96
67	Лестничная клетка	22,18

Групповая ячейка (2 этаж)

Групповая ячейка на 20 человек: S одной ячейки — 173,95 м²; S на этаж (7 групп) — 395,08 м² / 365,96 м² / 63,84 м² / 62,86 м² / 62,86 м².

Дополнительные помещения: 52 — Лестничная клетка (22,18 м²), 53 — Коридор (97,78 м²), 54 — (22,75 м²), 55 — (253,03 м²), 56 — Лестничная клетка (23,40 м²), 57 — Спортивный зал (93,72 м²), Лестничная клетка, Зимний сад. ИТОГО: 1 925,33 м².
