В статье представлены детальные архитектурно-планировочные решения детского сада. Документ включает планы 1-го и 2-го этажей, экспликацию помещений с указанием площадей, разрезы, фасады, генеральный план и ситуационную схему. Приведены технические параметры конструкций, высотные отметки и зонирование территории. Материал является учебной работой, демонстрирующей стандарты проектирования дошкольных образовательных учреждений.
Общие сведения и технические параметры
GSPublisherVersion 0.96.100.100
Высотные отметки:
| ±0,000 | +3,000 | +6,400 | +9,160 |
| +1,500 | +2,100 | +3,000 | +5,100 |
Размеры осей: 4 800, 6 700, 12 600, 6 180.
Генеральный план и благоустройство
Условные обозначения:
- Озеленение
- Покрытие из асфальтобетона
- Покрытие из камня
- Песчаное покрытие
- Покрытие спортивной площадки
Радиус поворота: R=2 272. Улица: ул. Республики.
Фасады здания
Представлены виды западного фасада и общие фасадные решения.
План 1-го этажа (М 1:200)
Экспликация помещений 1-го этажа:
| Помещение | Площадь |
|---|---|
| Медицинский кабинет | 19,94 м² |
| Процедурная | 13,92 м² |
| Помещение для приготовления дез. растворов | 7,66 м² |
| Тамбур-колясочная | 12,00 м² |
| Помещение для хранения уборочного инвентаря | 4,28 м² |
| Санузел с душевой | 8,99 м² |
| Приемная мед. блока | 12,64 м² |
| Загрузочная | 12,00 м² |
| Холодный цех | 17,04 м² |
| Горячий цех | 17,04 м² |
| Мясо-рыбный цех | 11,81 м² |
| Овощной цех | 11,81 м² |
| Охлаждаемая камера молочных продуктов | 5,78 м² |
| Кладовая сухих продуктов | 5,78 м² |
| Охлаждаемая камера для мяса и рыбы | 5,48 м² |
| Охлаждаемая камера отходов | 5,48 м² |
| Моечная кухонной посуды | 5,78 м² |
| Моечная обменной тары | 5,48 м² |
| Помещение персонала с санузлом | 11,70 м² |
| Раздаточная | 11,76 м² |
| Помещение охраны | 9,00 м² |
| Кладовая грязного белья | 12,78 м² |
| Кладовая чистого белья | 12,78 м² |
| Электрощитовая | 5,16 м² |
| Санузел | 5,16 м² |
| Помещение для хранения уборочного инвентаря | 5,16 м² |
| Постирочная | 10,76 м² |
| Гладильная | 16,14 м² |
| Кабинет заведующей | 19,94 м² |
| Кабинет завхоза | 18,20 м² |
| Методический кабинет | 17,39 м² |
| Коридор | 12,64 м² |
| Коридор | 152,69 м² |
| Санузел для мальчиков | 10,22 м² |
| Санузел для девочек | 10,22 м² |
| Спальная | 52,55 м² |
| Групповая игровая | 52,95 м² |
| Раздевальная | 24,87 м² |
| Буфетная | 8,00 м² |
| Лестничная клетка | 18,61 м² |
План 2-го этажа (М 1:200)
Экспликация помещений 2-го этажа:
| Помещение | Площадь |
|---|---|
| Коридор | 147,71 м² |
| Санузел для мальчиков | 10,22 м² |
| Санузел для девочек | 10,22 м² |
| Спальная | 52,55 м² |
| Групповая игровая | 52,95 м² |
| Раздевальная | 24,87 м² |
| Буфетная | 8,00 м² |
| Лестничная клетка | 18,61 м² |
| Спортивный зал | 76,01 м² |
| Музыкальный зал | 76,01 м² |
| Санузел | 16,00 м² |
| Раздевальная | 21,99 м² |
| Спальная | 55,04 м² |
| Групповая игровая | 74,99 м² |
| Зимний сад | 86,64 м² |
Дополнительные материалы и чертежи
В проектную документацию также входят:
- Разрез А-Д (М 1:100)

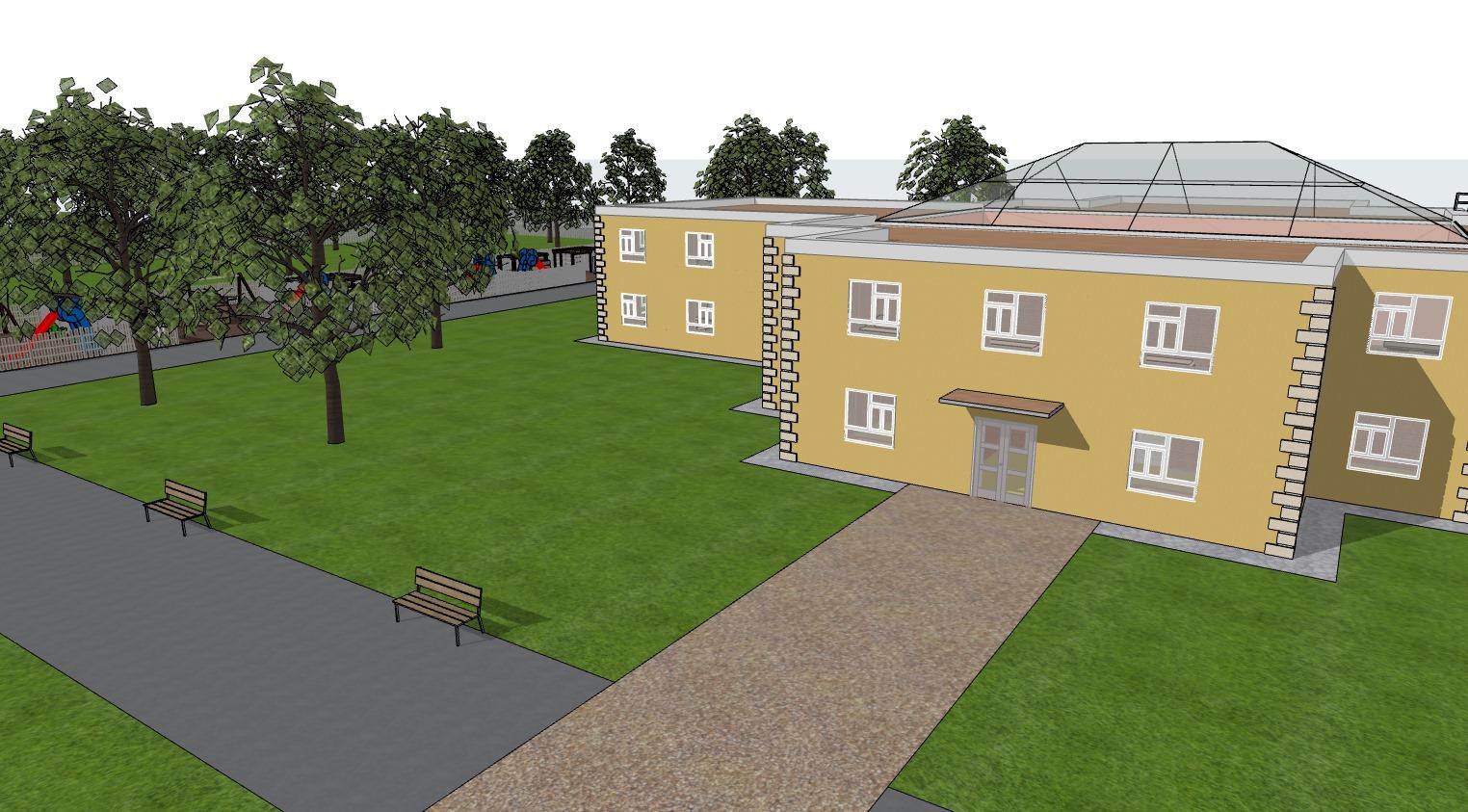

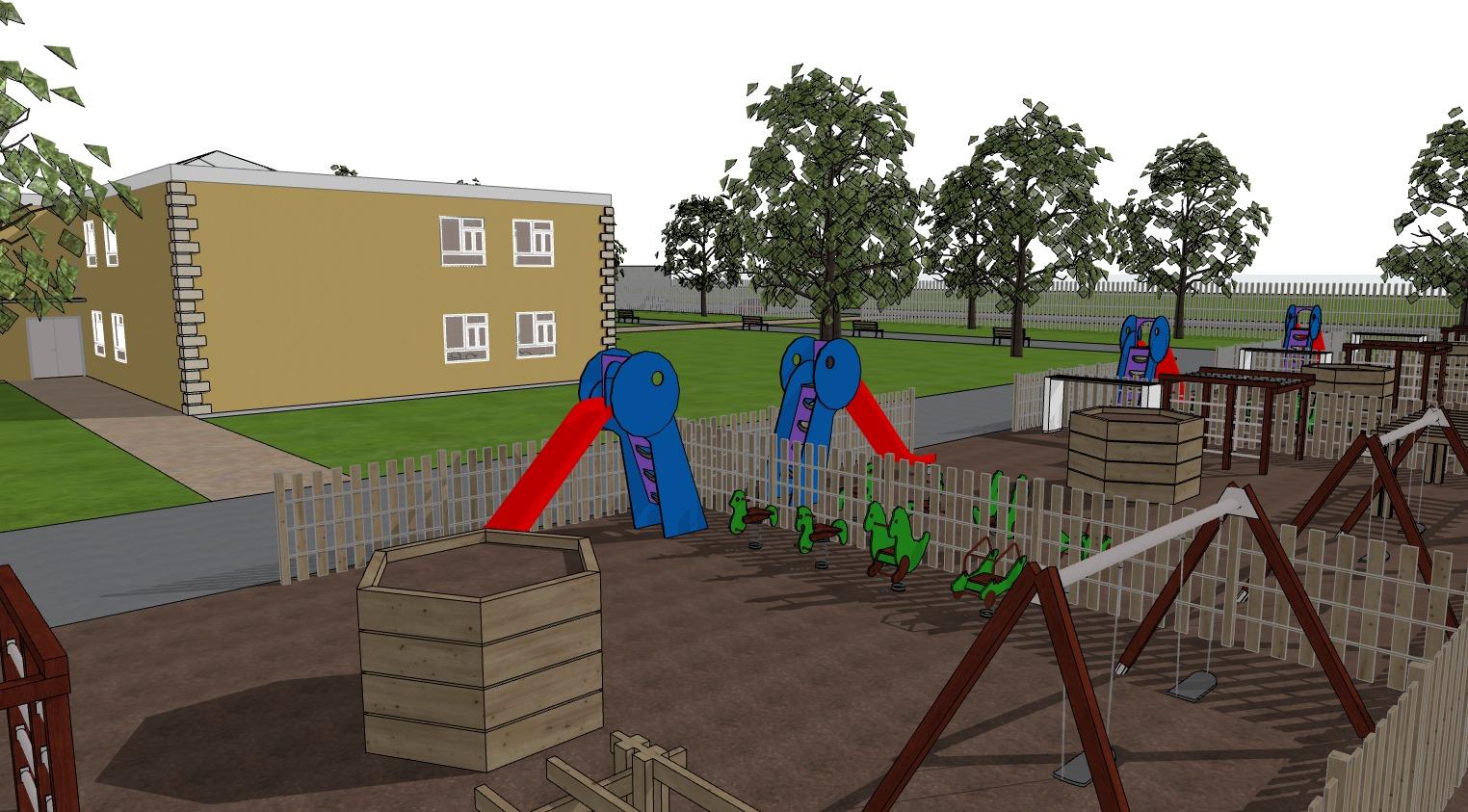

- Перспективный вид 1
- Перспективный вид 2

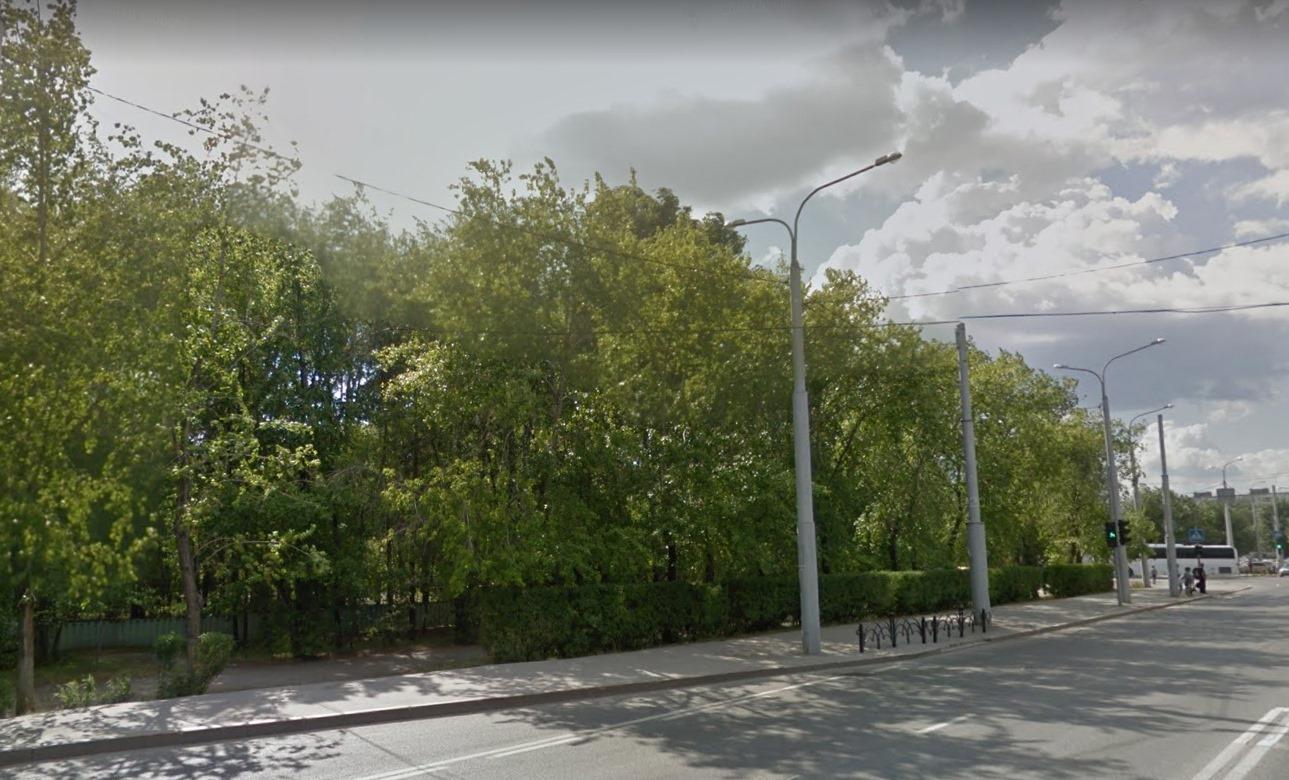

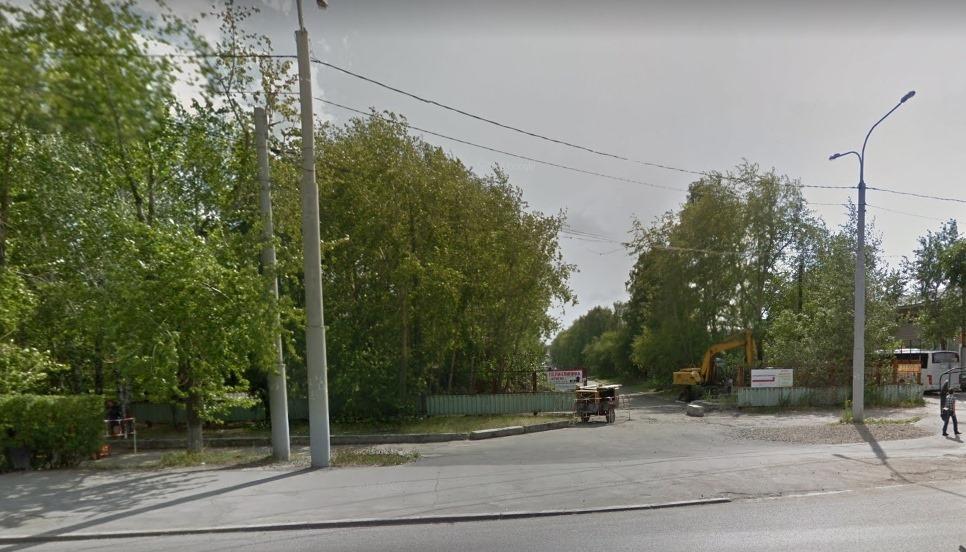

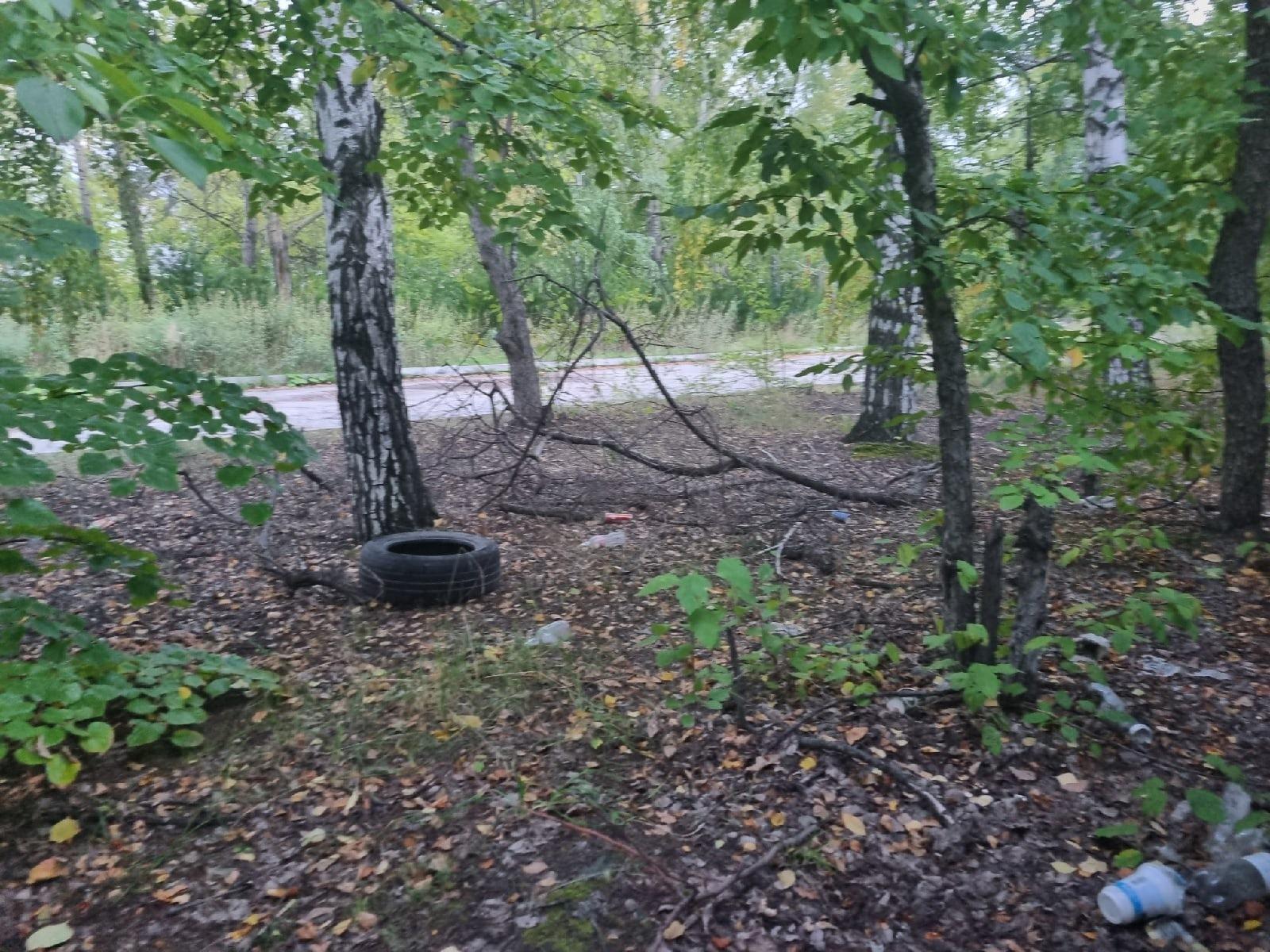

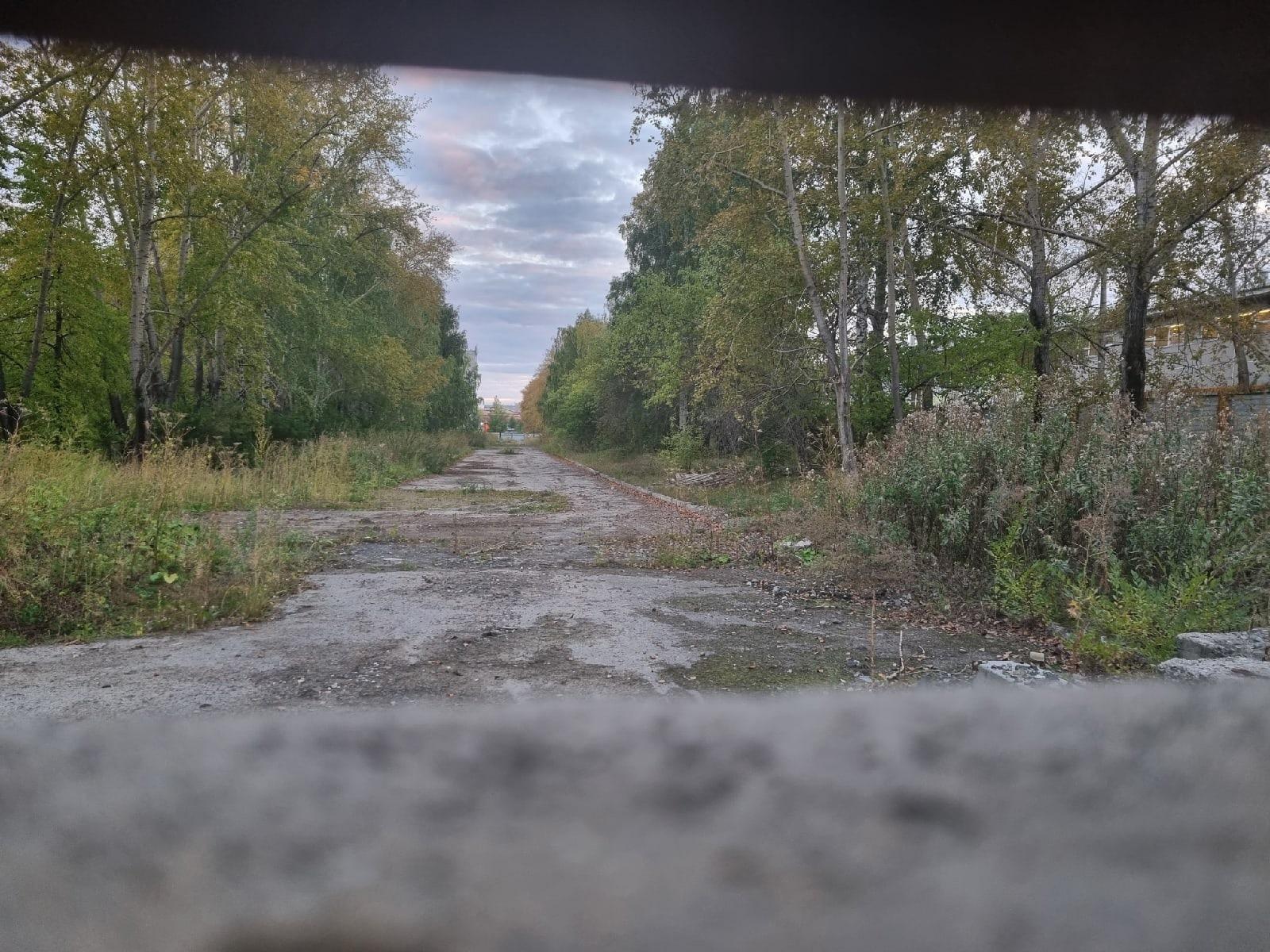

- Фотофиксация территории 1 и 2

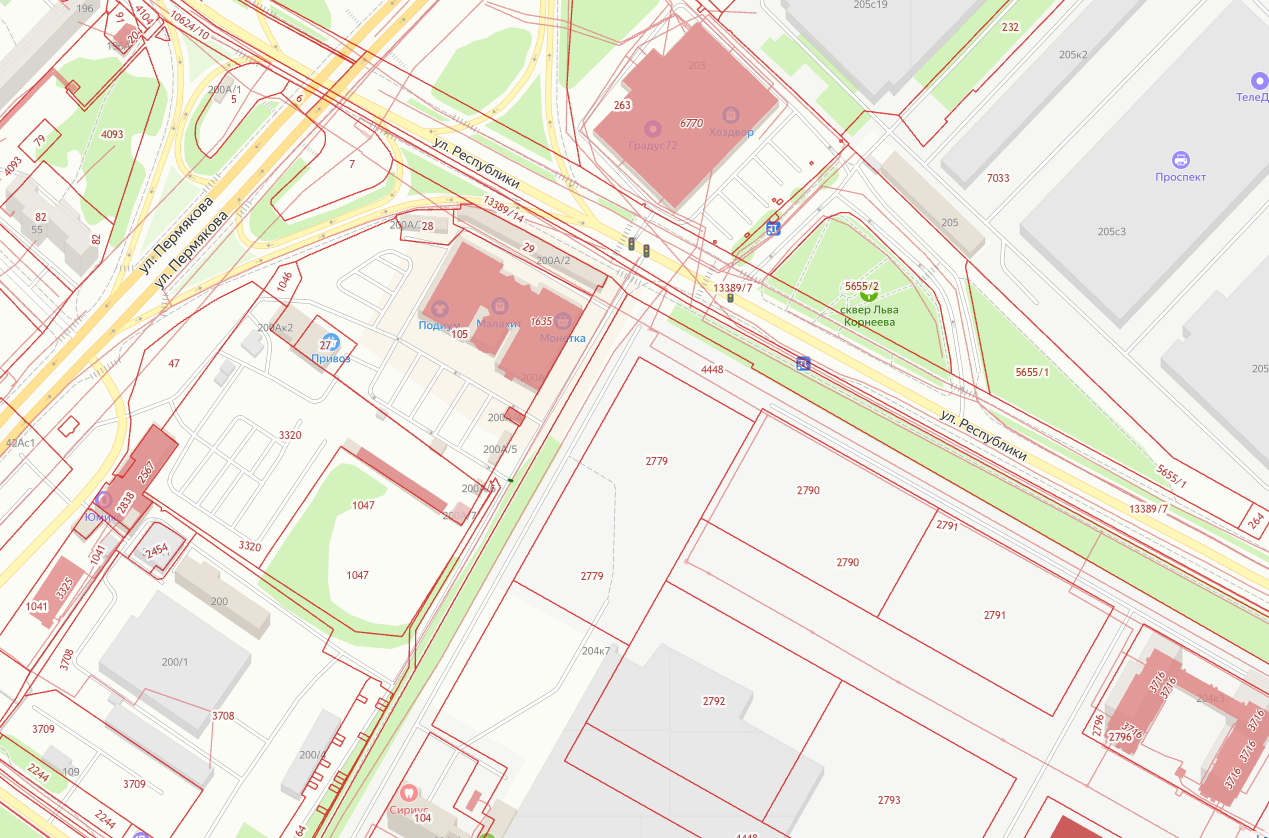

- Ситуационная схема
- Фасад 1-6 (М 1:100)
- Фасад Е-А (М 1:100)
Информация об авторах
Выполнила: студентка группы зб2с-81 Соколова А.А.
Проверила: Керимуллова В.Д.
